- RS Best.-Nr.:
- 765-9325
- Herst. Teile-Nr.:
- MP101401
- Marke:
- ZF
89 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
459 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
6,14 €
(ohne MwSt.)
7,31 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 6,14 € |
5 - 11 | 5,95 € |
12 + | 5,71 € |
- RS Best.-Nr.:
- 765-9325
- Herst. Teile-Nr.:
- MP101401
- Marke:
- ZF
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

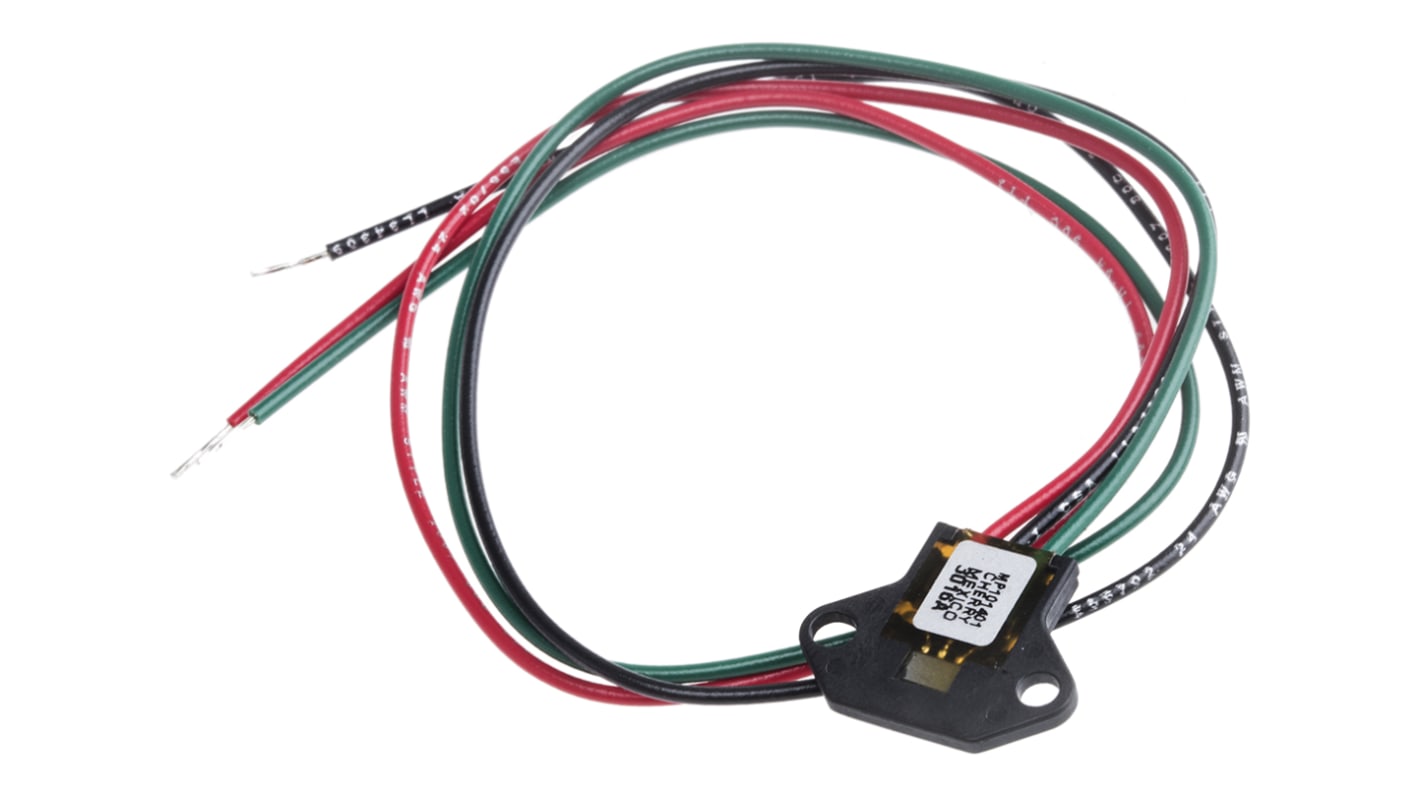

Digitale Hall-Effekt-Sensoren Serie MP1014
Bei der Serie MP1014 handelt es sich um digitale Hall-Effekt-Näherungssensoren in flachem Gehäuse für Flanschmontage. Anwendungen für diese Magnetsensoren sind Flusserfassung, Pedalschalter und Türpositionserfassung.
Kann Millionen von Vorgängen durchführen
Einpolige Schaltung
Verpolungsschutz bis -24 Vdc
Passend zu Magnet AS101001
Max. Versorgungsstrom: 5,2 mA
3-adriger Senkenausgang
Betriebstemperaturbereich: -40 → +85 °C
Passend zu Magnet AS101001
Einpolige Schaltung
Verpolungsschutz bis -24 Vdc
Passend zu Magnet AS101001
Max. Versorgungsstrom: 5,2 mA
3-adriger Senkenausgang
Betriebstemperaturbereich: -40 → +85 °C
Passend zu Magnet AS101001
Technische Daten
Eigenschaft | Wert |
---|---|
Ausgangstyp | NPN |
Gehäuseausführung | Kubisch |
Montageart | Flanschbefestigung |
Versorgungsspannung | 4,5 → 18 V dc |
Anschlusstyp | Drahtanschluss |
Gleichspannung max. | 18V |
Schaltstrom | 20 mA |
Länge | 17.27mm |
Breite | 21.72mm |
Tiefe | 3.3mm |
IP Schutzart | IP68 |
Abmessungen | 17,27 x 21,72 x 3,3 mm |
Betriebstemperatur max. | +85°C |
Betriebstemperatur min. | -40°C |
Verpolungsschutz | Ja |
