- RS Best.-Nr.:
- 617-5087
- Herst. Teile-Nr.:
- AZM 161SK-12/12RKA-024
- Marke:
- Schmersal
- RS Best.-Nr.:
- 617-5087
- Herst. Teile-Nr.:
- AZM 161SK-12/12RKA-024
- Marke:
- Schmersal
Rechtliche Anforderungen
- Ursprungsland:
- DE
Produktdetails

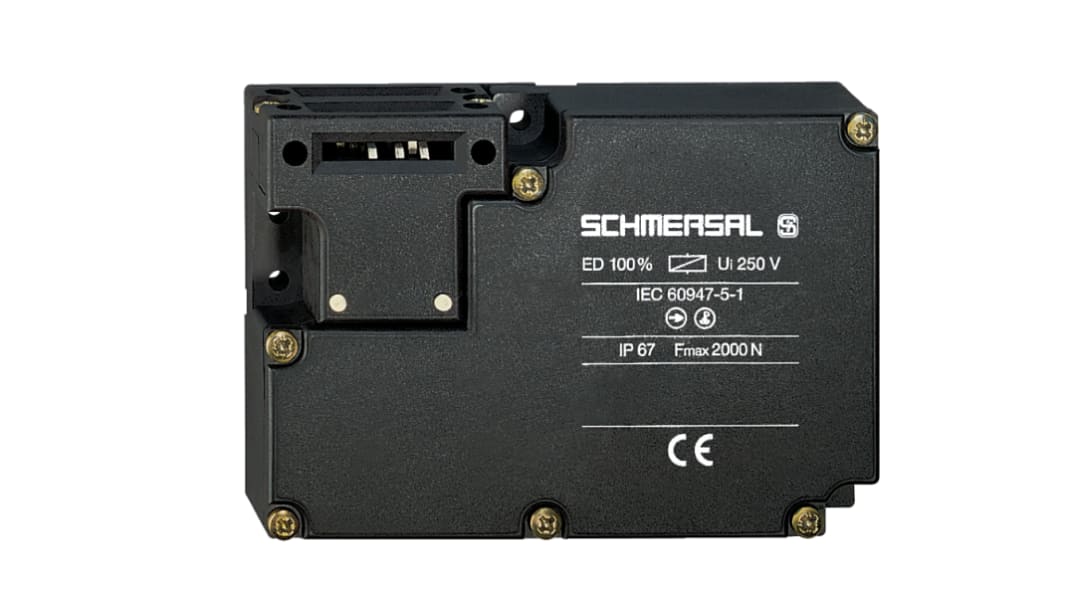

Schmersal Magnet-Verriegelungsschalter mit Verriegelungsfunktion, 24 V ac/dc - Serie AZM 161 - AZM 161SK-12/12RKA-024
Dieser Magnetverriegelungsschalter von Schmersal wurde entwickelt, um zu verhindern, dass bewegliche Schutzvorrichtungen geöffnet werden, bis gefährliche Bedingungen beseitigt sind. Er verfügt über vier Schließer-Sicherheitskontakte und zwei Schließer-Hilfskontakte. Beim Öffnen des Schutzbleches werden die Öffnerkontakte durch den Betätigungsschlüssel zwangsweise geöffnet. Dadurch wird sichergestellt, dass der Stromkreis unterbrochen oder isoliert wird und die Maschine sofort stoppt.
Eigenschaften und Vorteile
Zweifach isoliertes Thermoplastgehäuse mit Schraubklemmen für eine längere Lebensdauer
Schutzart IP (Schutz vor eindringenden Medien) von 67 bedeutet, dass es staubdicht und wasserfest ist
Erfüllt die Sicherheitsnormen IEC/EN60947-5-1 (Internationale Elektrotechnische Kommission/Europäische Norm) für Schaltanlagen und Steuergeräte
Schutzart IP (Schutz vor eindringenden Medien) von 67 bedeutet, dass es staubdicht und wasserfest ist
Erfüllt die Sicherheitsnormen IEC/EN60947-5-1 (Internationale Elektrotechnische Kommission/Europäische Norm) für Schaltanlagen und Steuergeräte
Informationen zu Anwendungen
Automobilherstellung
Robotik
Schienen- und Transportindustrie
Robotik
Schienen- und Transportindustrie
Wie funktionieren Magnetverriegelungsschalter?
Magnetverriegelungsschalter werden durch Magnetkraft betätigt und reagieren, wenn eine Schutzvorrichtung geöffnet oder geschlossen wird. Eine Maschine kann erst starten, wenn die Schutzeinrichtung des Schalters geschlossen und verriegelt ist, und sie hält die Schutzeinrichtung geschlossen, bis gefährliche Prozesse abgeschlossen sind. Verriegelungsschalter verwenden Sicherheitskontakte mit positiver Öffnung für hohe Zuverlässigkeit und können nur mit einem der mitgelieferten Schlüssel bedient werden.
Zulassungen
BG, UL, CSA
Technische Daten
Eigenschaft | Wert |
---|---|
Spannung zum Verriegeln/Entriegeln | Verriegelt bei Spannung |
Versorgungsspannung | 24V ac/dc |
Serie | AZM 161 |
Betätiger inklusive | Nein |
Sicherheitskontakte | 4NC |
Kontakt-Konfiguration | 4NC/2NO |
Leitungseinführung | M16 |
Hilfsschalter | 2Schließer |
Gehäusematerial | Kunststoff |
IP Schutzart | IP 67 |
Tiefe | 130mm |
Leistungsaufnahme | 10W |
Länge | 90mm |
Breite | 30mm |
