Produktdetails

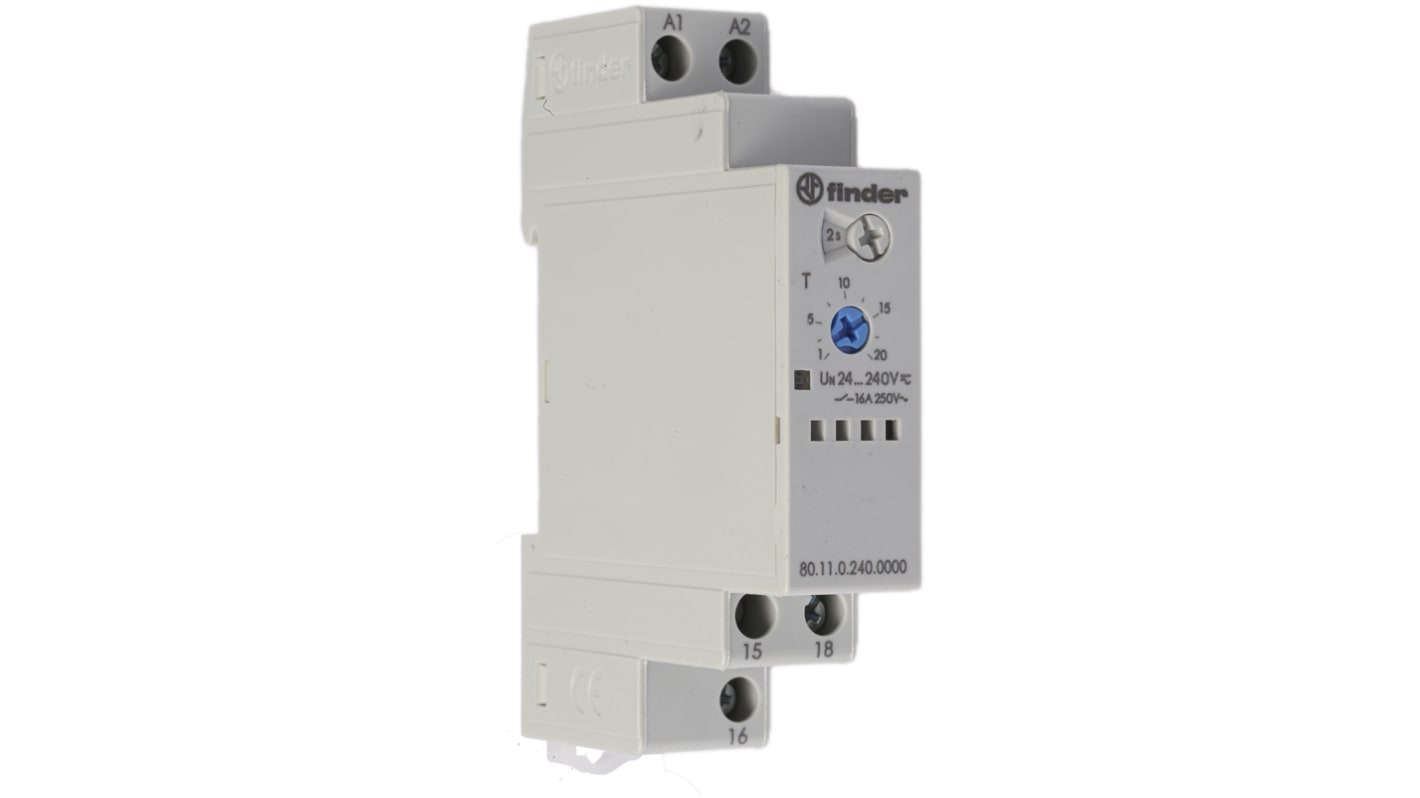

Einzelfunktions-Zeitrelais Finder
Das Einzelfunktions-Zeitrelais Finder ist eine kompakte Halbleiterausrüstung mit hoher Präzision. Er erfüllt die Funktion der Einschaltverzögerung im Bereich von 0,1 Sekunden bis 24 Stunden. Dieses Zeitrelais ist einfach zu bedienen und schnell zu konfigurieren. Dieses Zeitrelais verfügt über zwei wählbare Drehschalter an der Vorderseite des Geräts zur Auswahl des Zeitverzögerungsbereichs. Er ist erschwinglich und leistungsstark und eignet sich daher ideal für eine Vielzahl von Anwendungen in Prozesssteuerungsumgebungen.
Eigenschaften und Vorteile
6 Zeitskalen von 0,1 Sekunden bis 6 Stunden wie 0,1 Sekunden bis 2 Sekunden, 1 Sekunde bis 20 Sekunden, 0,1 Minuten bis 2 Minuten, 1 Minute bis 20 Minuten, 0,1 Stunden bis 2 Stunden und 1 Stunde bis 24 Stunden
Die Versorgungsnennleistung beträgt 24 V dc bis 240 V dc und 24 V ac bis 240 V ac
1-C/O-SPDT-Kontakt-Konfigurationsrelais mit Ausgang 16 A.
Hohe Isolierung zwischen Ein- und Ausgang
Neue Mehrspannungsversionen mit "PWM clever"-Technologie
"Klingenkreuz" - sowohl Flachklinge- als auch Kreuzkopfschraubendreher können zur Einstellung des Bereichs und der Funktionsauswahlen, des Timing-Trimmers und zum Lösen des Schienenmontageclips verwendet werden
Ausführung mit Schraubklemmen
35 mm DIN-Schienenmontage
Die Versorgungsnennleistung beträgt 24 V dc bis 240 V dc und 24 V ac bis 240 V ac
1-C/O-SPDT-Kontakt-Konfigurationsrelais mit Ausgang 16 A.
Hohe Isolierung zwischen Ein- und Ausgang
Neue Mehrspannungsversionen mit "PWM clever"-Technologie
"Klingenkreuz" - sowohl Flachklinge- als auch Kreuzkopfschraubendreher können zur Einstellung des Bereichs und der Funktionsauswahlen, des Timing-Trimmers und zum Lösen des Schienenmontageclips verwendet werden
Ausführung mit Schraubklemmen
35 mm DIN-Schienenmontage
Anwendungen
Textilien
Chemische Industrie
Bergbau
Bewässerung
Handhabung von Rohmaterial
Lebensmittel und Getränke
Industrielle Prozesssteuerung
Chemische Industrie
Bergbau
Bewässerung
Handhabung von Rohmaterial
Lebensmittel und Getränke
Industrielle Prozesssteuerung
Zertifizierungen
CE-zertifiziert
Ausgelegt für IP20
EAC-zertifiziert
Rina-zertifiziert
CULus-zugelassen
Ausgelegt für IP20
EAC-zertifiziert
Rina-zertifiziert
CULus-zugelassen
Technische Daten
Eigenschaft | Wert |
---|---|
Versorgungsspannung | 24 → 240V ac/dc |
Montage Typ | DIN-Schienen |
Anzahl der Zeitfunktionen | Einschaltverzögerung |
Zeitbereich | 0.1 → 20 s, 0.1 → 20 min, 0.1 → 24h |
Anzahl der Kontakte | 1 |
Anzahl der Zeitfunktionen | Einfach |
Kontaktanordnung | 1-poliger Wechsler |
Zeitabschnitt | Stunden, Minuten, Sekunden |
Strom max. | 16A |
Spannung max. | 265V ac/dc |
Schaltkonfiguration | 1-poliger Wechsler |
Anschluss Typ | Schraubbefestigung |
Spannung min. | 16.8V ac/dc |
Spannungsversorgung | Extern |
Breite | 17.5mm |
Tiefe | 60.8mm |
Betriebstemperatur max. | +50°C |
Serie | 80 Series |
Minimaler Nennstrom | 16A |
Länge | 84mm |
Kontaktmaterial | Silber Cadmium Oxid, |
Verzögerungszeit | 100ms |
Betriebstemperatur min. | -10°C |
