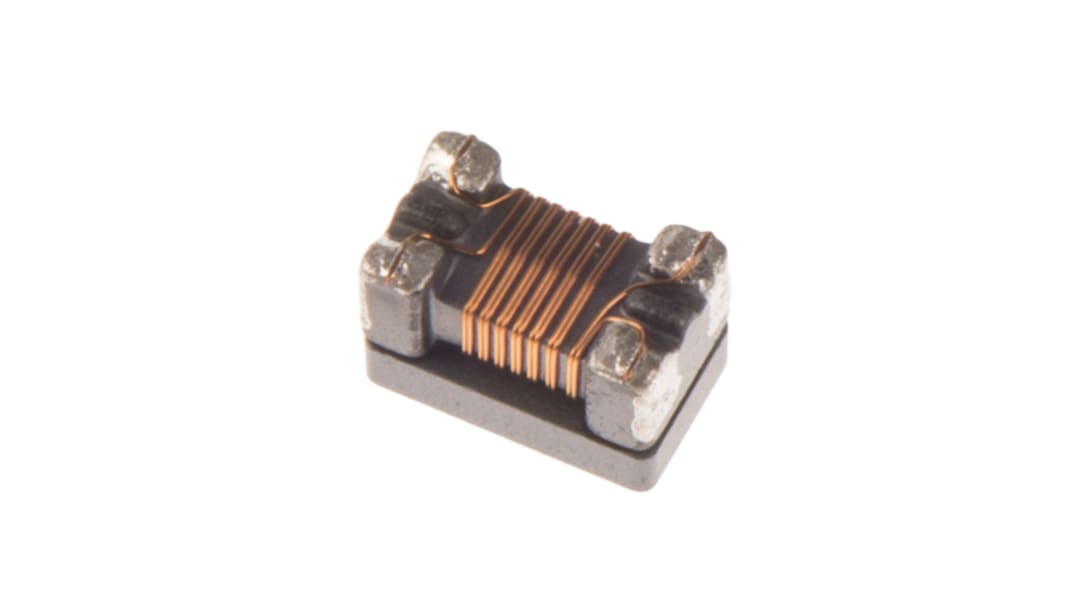

TDK Multilayer Balun-Transformator Übertrager 75Ω Oberflächenmontage 4-polig

  • RS Best.-Nr. 171-0805
  • Herst. Teile-Nr. ATB2012-75011-T
  • Marke TDK
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: JP
Produktdetails

SMD-Balun-Transformatoren TDK, Serie ATB

Die Chip-Balun-Transformatoren der Serie ATB3225 besitzen eine geringe Einfügedämpfung und gute Ausgleichsparameter
Das Gehäuse ist kleiner als das von konventionellen Baluns
Die Frequenzbandbreite für ATB3225-75011CT beträgt 5 bis 200 MHz, für ATB3225-75032CT 5 bis 100 MHz und für ATB3225-75034CT 1 bis 100 MHz
Erfüllt die RoHS-Richtlinie
Anwendung in Kabelmodem

Die Serie ATB2012 wurde für Impedanzsysteme entwickelt; das Impedanzverhältnis beträgt 1:1
ATB2012-50011 und ATB2012E-50011M sind für 50 Ω Impedanz und ATB2012-75011 und ATB2012E-75011M sind für 75 Ω Impedanz vorgesehen
Die Frequenzbandbreite für ATB2012-50011 beträgt 40 MHz bis 860 MHz (Standard IL = 1,0 dB), für ATB2012E-50011M 400 MHz bis 1,8 GHz (Standard IL =1,0 dB), für ATB2012-75011 50 MHz bis 1,2 GHz (Standard IL = 0,8 dB) und für ATB2012E-75011M 400 MHz bis 1,8 GHz (Standard IL = 1,0 dB)
Anwendungen umfassen TV und mobilen Gerätetuner (DVB-T/H, ISDB-T usw.) sowie STB/Tuner-Leistungsteiler

Technische Daten
Eigenschaft Wert
Asymmetrische Impedanz 75Ω
Symmetrische Impedanz 75Ω
Einfügedämpfung max. 1.2dB
Montagetyp Oberflächenmontage
Stiftanzahl 4
Abmessungen 2 x 1.2 x 1.2mm
Höhe 1.2mm
Länge 2mm
Breite 1.2mm
Frequenz max. 1.2GHz
Frequenz min. 50MHz
Betriebstemperatur max. +85°C
Betriebstemperatur min. -40°C
Verfügbarkeitsanzeige zurzeit leider nicht möglich - bitte versuchen Sie es später erneut.
Preis pro: Stück (Auf einer Rolle von 2000)
0,287
(ohne MwSt.)
0,333
(inkl. MwSt.)
Stück
Pro Stück
Pro Rolle*
2000 +
0,287 €
574,00 €
*Bitte VPE beachten
Nicht als Expresslieferung erhältlich.
