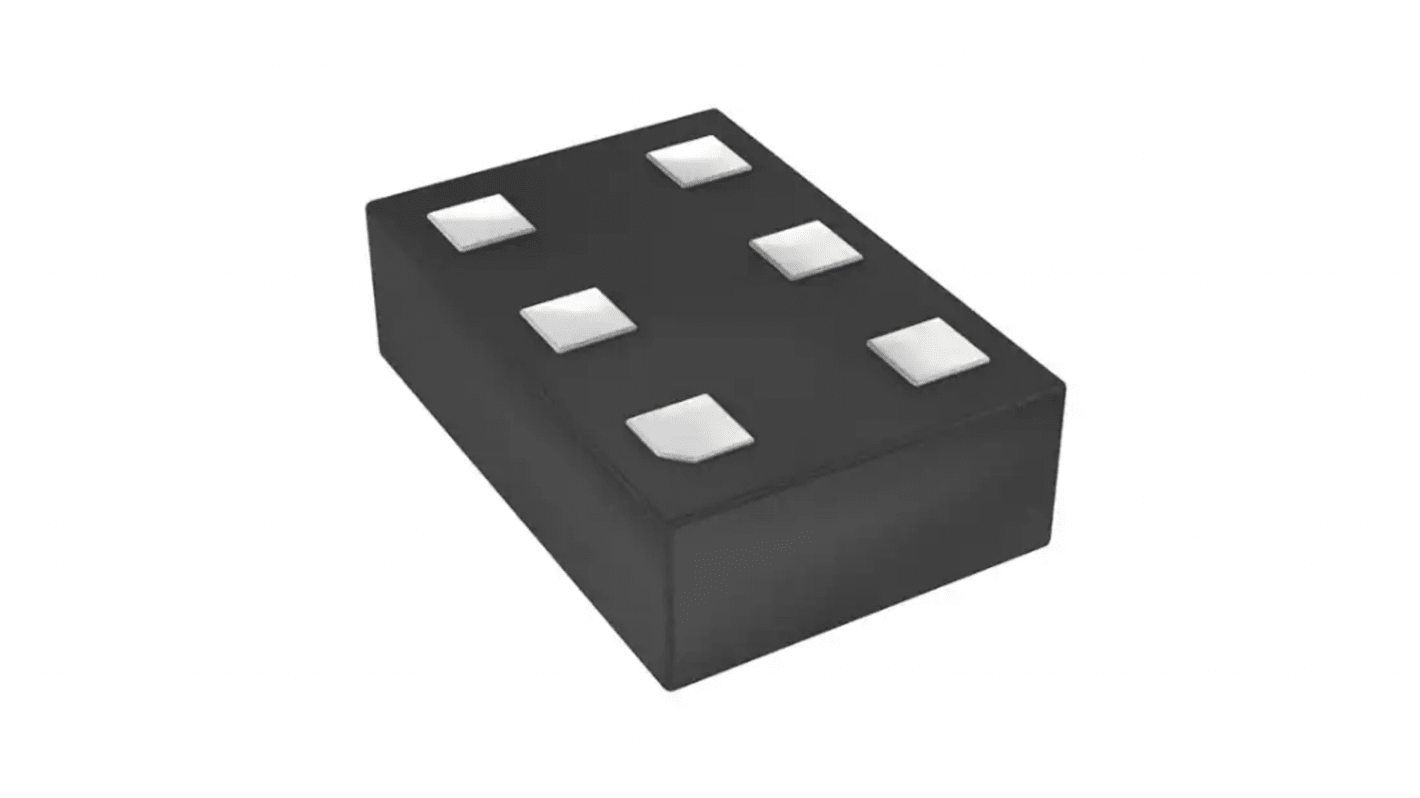

STMicroelectronics Multilayer Chip-Balun Übertrager 50Ω 2.7dB 50Ω Oberflächenmontage 6-polig, 0603mm
- RS Best.-Nr.:
- 190-6818
- Herst. Teile-Nr.:
- BALF-NRF01E3
- Marke:
- STMicroelectronics
4975 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer VPE à 25)
0,154 €
(ohne MwSt.)
0,183 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Packung* |
25 + | 0,154 € | 3,85 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 190-6818
- Herst. Teile-Nr.:
- BALF-NRF01E3
- Marke:
- STMicroelectronics
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
STMicroelectronics Balf-NRF01E3 ist ein ultraminiatures Balun. Der Balf-NRF01E3 integriert ein passendes Netzwerk in einem monolithischen Glassubstrat. Die passende Impedanz wurde für die HF-Transceiver nRF51822-QFAA/AB/AC und nRF51422-QFAA/AB/AC angepasst. Es verwendet STMicroelectronics IPD-Technologie auf nicht leitfähigem Glassubstrat, das die HF-Leistung optimiert.
Niedrige Einfügedämpfung
Geringe Amplitudenasymmetrie
Niedrige Phasenasymmetrie
Beschichteter CSP
Kleine Abmessungen:< 1,5 mm2
Sehr niedrige Bauhöhe
Hohe HF-Leistung
Platzsparende Leiterplatte im Vergleich zu diskreter Lösung
Reduzierung der Stücklistenanzahl
Effiziente Herstellbarkeit
Geringe Amplitudenasymmetrie
Niedrige Phasenasymmetrie
Beschichteter CSP
Kleine Abmessungen:< 1,5 mm2
Sehr niedrige Bauhöhe
Hohe HF-Leistung
Platzsparende Leiterplatte im Vergleich zu diskreter Lösung
Reduzierung der Stücklistenanzahl
Effiziente Herstellbarkeit
Technische Daten
Eigenschaft | Wert |
---|---|
Asymmetrische Impedanz | 50Ω |
Symmetrische Impedanz | 50Ω |
Einfügedämpfung max. | 2.7dB |
Montageart | Oberflächenmontage |
Pinanzahl | 6 |
Abmessungen | 1.6 x 1.1 x 0.48mm |
Höhe | 0.48mm |
Länge | 1.6mm |
Breite | 1.1mm |
Frequenz max. | 2.54GHz |
Frequenz min. | 2400MHz |
Betriebstemperatur max. | +105°C |
Betriebstemperatur min. | -40°C |
