EDAC Schwere Steckverbinder 20-polig Gerade, 8.5A

  • RS Best.-Nr. 476-407
  • Herst. Teile-Nr. 516-020-000-402
  • Marke EDAC
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: Nicht zutreffend
Ursprungsland: CN
Produktdetails

Rack- und Einbau-Buchsengehäuse

Das Rack- und Einbausteckverbindergehäuse von EDAC verfügt über eine Stellschraube, um den Anschluss mit einem entsprechenden Steckverbinder zu ermöglichen.

Für dieses Steckverbindergehäuse stehen Crimp-, Löt und Wire-Wrap-Kontakte zur Verfügung, die separat erhältlich sind.

//media.rs-online.com/t_line/L259956-01.gif

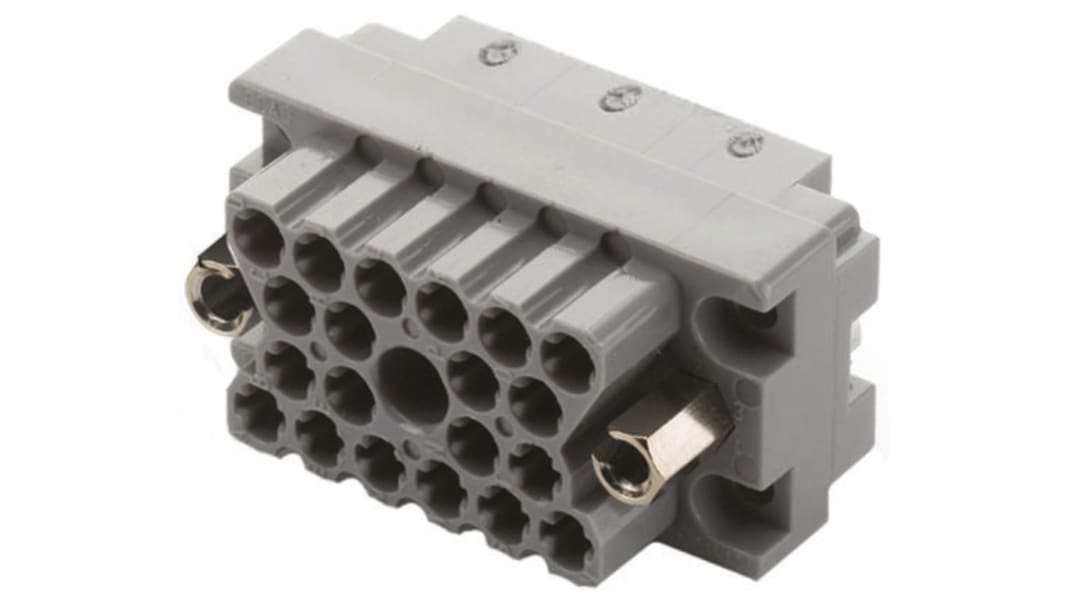

EDAC-Buchse für Hochleistungssteckverbinder

Die rechteckige 20-polige Steckbuchse der EDAC 516-Serie hat einen Crimp-Stiftanschluss. Diese Buchse ist für Anwendungen geeignet, bei denen Sicherheit und hohe Zuverlässigkeit erforderlich sind. Es hat eine hermaphroditische Metall-zu-Metall-Kontaktausführung. Die Stecker oder Buchsen dieses hochdichten Systems können entweder die feste oder freie Hälfte des Steckverbinders bilden, was den Entwicklern eine große Flexibilität bietet. Er verfügt über 20 Kontakte, die aus Phosphorbronze vergoldet sind. Dazu gehören Audioübertragung, Eisenbahnsignalisierung, Öl- und Gasindustrie Steuerungssysteme sowie allgemeine Industrie- und Automobilsteuerungen und Prüfsysteme. Das Gehäuse besteht aus Polycarbonatmaterial. Crimp-, Löt- und Wire-Wrap-Kontakte sind für dieses Steckverbindergehäuse erhältlich und sind separat erhältlich.

Eigenschaften und Vorteile

• Kontakte passen in Stecker und Buchse
• Der Nennstrom beträgt 8,5 A.
• Isolationswiderstand: 5000 MOhm
• Betriebstemperaturbereiche zwischen -65 °C und 105 °C.
• Sichere Verbindung garantiert

Zertifizierungen

• ANSI/ESD S20.20:2014
• BS EN 61340-5-1:2007
• UL-Zulassung

Serie EDAC 516

Diese umfangreiche Serie von 8,5 A Mehrfachsteckern ist für den Einsatz in einer Vielzahl von Anwendungen geeignet, bei denen Sicherheit bzw. hohe Zuverlässigkeit erforderlich sind. Dazu gehören Steuerungssysteme in den Bereichen Rundfunk, Eisenbahnsignalwesen, Öl- und Gasindustrie sowie Steuerungs- und Testsysteme in der allgemeinen Industrie und im Automobilbau. Diese Steckverbinder sind für alle Verbindungen zwischen Mehrfachanschlusskabel und Steuertafel oder zwischen zwei Kabeln geeignet. Die Stecker oder Buchsen dieses System mit hoher Kontaktdichte können entweder die fest eingebaute oder die frei bewegliche Hälfte des Steckverbinders bilden und ermöglichen den Entwicklern dadurch eine größere Flexibilität.

Garantiert sichere Verbindung
Zwitterstecker mit Metall-auf-Metall-Kontaktausführung
Polarisierte Formteile und metallene Feststellstifte
Crimp-, Löt- oder Wire-Wrap-Kontakte
Kontakte passen in Stecker und Buchse

Technische Daten
Eigenschaft Wert
Anzahl der Kontakte 20
Gender Female
Gehäuseausrichtung Gerade
Nennstrom 8.5A
Länge 33.22mm
Breite 17.42mm
Tiefe 66.29mm
Abmessungen 33.22 x 17.42 x 66.29mm
Betriebstemperatur min. -65°C
Betriebstemperatur max. +105°C
Kontaktbeschichtung Gold
Kontaktmaterial Phosphor Bronze
Serie 516
