- RS Best.-Nr.:
- 476-413
- Herst. Teile-Nr.:
- 516-038-000-301
- Marke:
- EDAC
10 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
80 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
18,77 €
(ohne MwSt.)
22,34 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 14 | 18,77 € |
15 - 49 | 16,86 € |
50 - 99 | 15,18 € |
100 + | 13,64 € |
- RS Best.-Nr.:
- 476-413
- Herst. Teile-Nr.:
- 516-038-000-301
- Marke:
- EDAC
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: Nicht zutreffend
Produktdetails

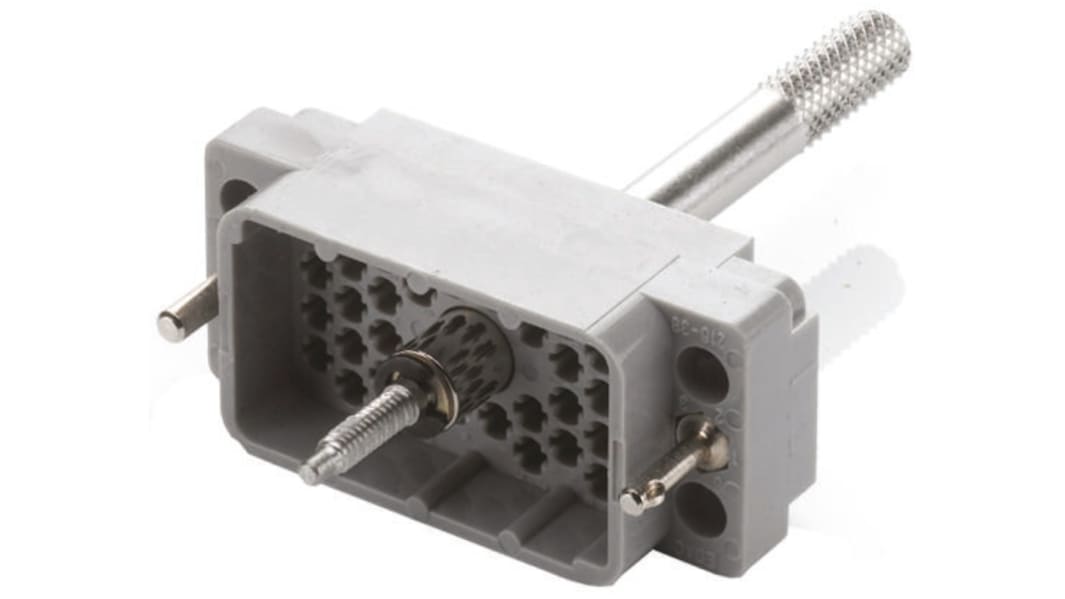

Steckverbindergehäuse für Rack- und Einbaustecker, mit Führungsstift
Das Rack- und Einbausteckverbindergehäuse von EDAC verfügt über eine Stellschraube, um den Anschluss mit einer entsprechenden Buchse zu ermöglichen.
Für dieses Steckverbindergehäuse stehen Crimp-, Löt und Wire-Wrap-Kontakte zur Verfügung, die separat erhältlich sind.
Für dieses Steckverbindergehäuse stehen Crimp-, Löt und Wire-Wrap-Kontakte zur Verfügung, die separat erhältlich sind.
EDAC-Netzstecker in robuster Ausführung
Der rechteckige 38-polige Stecker EDAC 516 hat einen Crimp-Stiftanschluss. Dieser Stecker ist für Anwendungen geeignet, bei denen Sicherheit und hohe Zuverlässigkeit erforderlich sind. Es hat eine hermaphroditische Metall-zu-Metall-Kontaktausführung. Die Stecker oder Buchsen dieses hochdichten Systems können entweder die feste oder freie Hälfte des Steckverbinders bilden, was den Entwicklern eine große Flexibilität bietet. Er verfügt über 38 Kontakte, die aus Phosphorbronze vergoldet sind. Dazu gehören Audioübertragung, Eisenbahnsignalisierung, Öl- und Gasindustrie Steuerungssysteme sowie allgemeine Industrie- und Automobilsteuerungen und Prüfsysteme. Das Gehäuse besteht aus Polycarbonatmaterial. Crimp-, Löt- und Wire-Wrap-Kontakte sind für dieses Steckverbindergehäuse erhältlich und sind separat erhältlich.
Eigenschaften und Vorteile
Kontakte passen in Stecker und Buchse
Der Nennstrom beträgt 8,5 A.
Isolationswiderstand: 5000 mOhm
Betriebstemperaturbereiche zwischen -65 °C und 105 °C.
Sichere Verbindung garantiert
Der Nennstrom beträgt 8,5 A.
Isolationswiderstand: 5000 mOhm
Betriebstemperaturbereiche zwischen -65 °C und 105 °C.
Sichere Verbindung garantiert
Zertifizierungen
ANSI/ESD S20.20:2014
BS EN 61340-5-1:2007
UL-Zulassung
BS EN 61340-5-1:2007
UL-Zulassung
Serie EDAC 516
Diese umfangreiche Serie von 8,5 A Mehrfachsteckern ist für den Einsatz in einer Vielzahl von Anwendungen geeignet, bei denen Sicherheit bzw. hohe Zuverlässigkeit erforderlich sind. Dazu gehören Steuerungssysteme in den Bereichen Rundfunk, Eisenbahnsignalwesen, Öl- und Gasindustrie sowie Steuerungs- und Testsysteme in der allgemeinen Industrie und im Automobilbau. Diese Steckverbinder sind für alle Verbindungen zwischen Mehrfachanschlusskabel und Steuertafel oder zwischen zwei Kabeln geeignet. Die Stecker oder Buchsen dieses System mit hoher Kontaktdichte können entweder die fest eingebaute oder die frei bewegliche Hälfte des Steckverbinders bilden und ermöglichen den Entwicklern dadurch eine größere Flexibilität.
Garantiert sichere Verbindung
Zwitterstecker mit Metall-auf-Metall-Kontaktausführung
Polarisierte Formteile und metallene Feststellstifte
Crimp-, Löt- oder Wire-Wrap-Kontakte
Kontakte passen in Stecker und Buchse
Zwitterstecker mit Metall-auf-Metall-Kontaktausführung
Polarisierte Formteile und metallene Feststellstifte
Crimp-, Löt- oder Wire-Wrap-Kontakte
Kontakte passen in Stecker und Buchse
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl der Kontakte | 38 |
Gender | Stecker |
Gehäuseausrichtung | Gerade |
Nennstrom | 8.5A |
Länge | 50.8mm |
Breite | 22.25mm |
Tiefe | 80.95mm |
Kontaktmaterial | Phosphor Bronze |
Serie | 516 |
Kontaktbeschichtung | Gold |
Abmessungen | 50.8 x 22.25 x 80.95mm |
Betriebstemperatur max. | +105°C |
Betriebstemperatur min. | -65°C |
- RS Best.-Nr.:
- 476-413
- Herst. Teile-Nr.:
- 516-038-000-301
- Marke:
- EDAC
