- RS Best.-Nr.:
- 533-2734
- Herst. Teile-Nr.:
- KFV 70
- Marke:
- Lumberg
55 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
132 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
5,37 €
(ohne MwSt.)
6,39 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 9 | 5,37 € |
10 - 49 | 4,84 € |
50 - 99 | 4,40 € |
100 + | 4,20 € |
- RS Best.-Nr.:
- 533-2734
- Herst. Teile-Nr.:
- KFV 70
- Marke:
- Lumberg
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
KFV Einbaubuchsen
Frontplattenmontage, mit Gewindeanschluss und Lötanschlussklemmen
533-2728 mit Dominoanordnung (Stift an vier Ecken und mittlerer Stift)
533-2728 mit Dominoanordnung (Stift an vier Ecken und mittlerer Stift)
Normen
IEC60130-9
Lumberg DIN-Steckverbinder

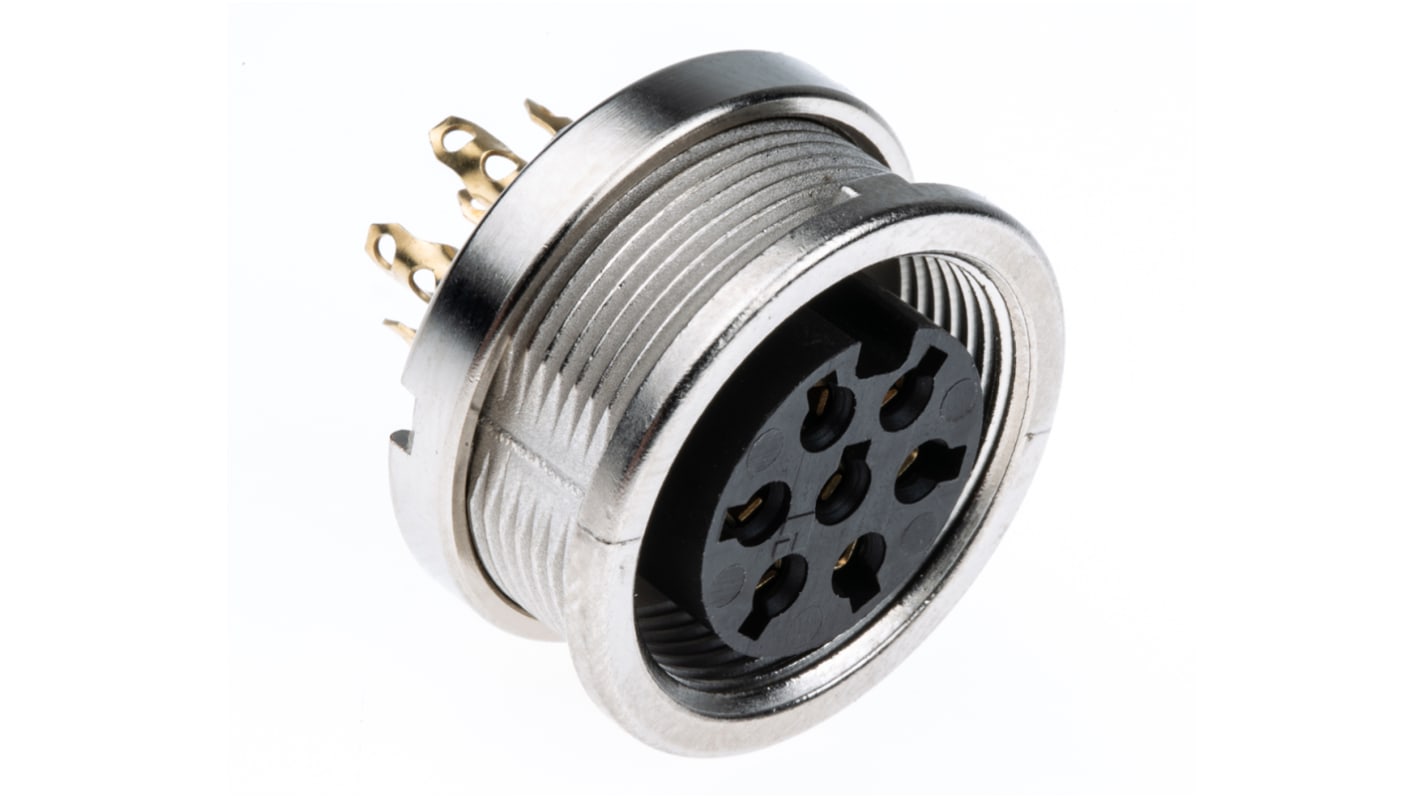

Der Lumberg DIN-Steckverbinder ist eine 7-polige DIN-Buchse der Serie KFV mit einer elektrischen Nennleistung von 250 V ac und 5 A. Er ist rund, wobei die Stifte in einem kreisförmigen Muster innerhalb des Steckverbinders angeordnet sind. Er verfügt über Chassis, Kabelstecker und Buchsen bis zu 12-polig.
Eigenschaften und Vorteile
• 533-2728 ist ein Domino-Layout (mit Stift in vier Ecken und einem mittleren Stift)
• 360° geschirmt
• Kontaktwiderstand ≤5 MOhm
• Frontmontage mit Gewindegelenk
• Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
• Gerät für Frontplattenmontage
• Lötanschlussklemmen
• 360° geschirmt
• Kontaktwiderstand ≤5 MOhm
• Frontmontage mit Gewindegelenk
• Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
• Gerät für Frontplattenmontage
• Lötanschlussklemmen
Anwendungen
• Automationstechnologie
• Medizintechnische Messtechnik
• Medizintechnische Messtechnik
Zertifizierungen
• EN 60529
• IEC60130-9
• Schutzart IP40
• IEC60130-9
• Schutzart IP40
Lumberg-Steckverbinder - IP40
Einbau- und Kabelsteckverbinder nach IEC 60130-9. Typische Anwendungsgebiete sind Steuerungstechnik, Automationstechnologie und medizinische Messtechnik.
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl der Kontakte | 7 |
Gender | Buchse |
Montagetyp | Tafelmontage |
Steckergröße | M16 |
Anschlussart | Löten |
Gehäuseausrichtung | Gerade |
Nennstrom | 5A |
Betriebsspannung | 250 V ac |
Schutzart | IP40 |
DIN-Nummer | DIN EN 60529 |
Serie | KFV |
Betriebstemperatur max. | +85°C |
Kontaktbeschichtung | Gold über Silber |
Betriebstemperatur min. | -40°C |
Kontaktmaterial | Messing |
