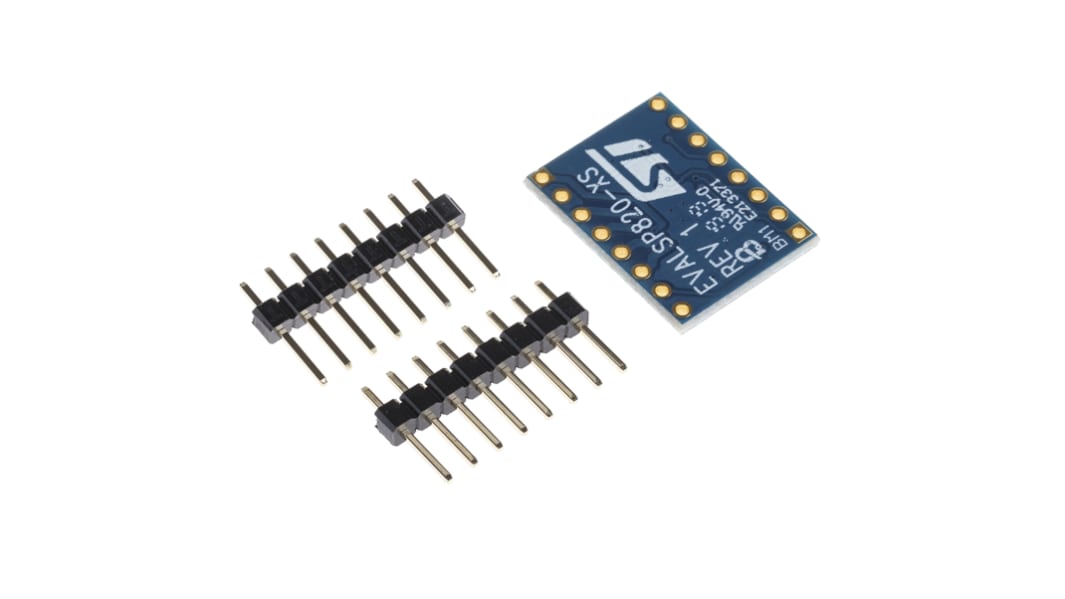

STMicroelectronics EVALSP820-XS Entwicklungsbausatz Spannungsregler, Kompaktes Evaluierungsboard für STSPIN820

Diese Kategorie anzeigen
Mengenrabatt verfügbar

Zwischensumme (1 Stück)*

12,50 €

(ohne MwSt.)

14,88 €

(inkl. MwSt.)

Add to Basket
Menge auswählen oder eingeben
Auf Lager
  • 14 Einheit(en) versandfertig
  • Zusätzlich 29 Einheit(en) versandfertig von einem anderen Standort
  • Zusätzlich 66 Einheit(en) mit Versand ab 16. Februar 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück
Pro Stück
1 - 412,50 €
5 - 912,18 €
10 +11,87 €

*Richtpreis

RS Best.-Nr.:
175-0469
Distrelec-Artikelnummer:
301-76-545
Herst. Teile-Nr.:
EVALSP820-XS
Marke:
STMicroelectronics
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

STMicroelectronics

Produkt Typ

Entwicklungsbausatz Spannungsregler

Leistungmanagement Funktion

Motortreiber

Zur Verwendung mit

STSPIN820

Kit-Klassifizierung

Kompaktes Evaluierungsboard

Vorgestelltes Gerät

EVALSP820-XS

Kit-Name

Kompaktes Evaluierungsboard für STSPIN820 Schrittmotortreiber

Normen/Zulassungen

RoHS

Kompakte STMicroelectronics Evaluierungsplatine


Die kompakte Evaluierungsplatine STMicroelectronics ist ein kompakter und einfach zu bedienender STSPIN820, der weltweit kleinste 45-V-Mikroschrittmotortreiber mit 2,5 A. Es bietet eine sehr kompakte Lösung zur Evaluierung der Leistung des Schrittmotortreibers STSPIN820 mit einem minimalen Satz zusätzlicher Geräte und ohne zusätzliche Geräte. Die Hardware ist vollständig kompatibel für die Verwendung mit RAMPS oder anderen ähnlichen FFF 3D-Druckplattformen, was einen sehr schnellen Austausch ähnlicher Lösungen ermöglicht. Im Gegensatz zu den meisten Konkurrenzlösungen hilft der EVALSP820-XS den Kunden, die Vorteile der Arbeit mit hoher Mikroschrittauflösung zu nutzen.

Eigenschaften und Vorteile


• Einstellbare Stromregelung über ein Potenziometer zur Einstellung der Ref Spannungen

• Dauerstrom bis zu 1,5 A pro Phase

• Integrierte PWM-Stromregelung mit wählbarem Decay-Modus

• Voller Satz integrierter Schutzfunktionen

• Integrierte niedrige RDS(ON)-Leistungsstufen

• Maximaler Strom bis zu 2,5 A pro Phase

• Mikroschritt-Auflösung leicht über Steckbrücken einstellbar: Vollschritt, 1/2, 1/4, 1/8, 1/16, 1/32, 1/128 und 1/256 Schritt

• Betriebsspannungsbereich zwischen 7 V und 45 V

• Einfache Schritt- und Richtungssteuerungsschnittstelle

• Sehr kompakte Abmessungen: 15 mm x 20 mm

Anwendungen


• 3D Drucker

• Geldautomaten und Geldautomaten

• CCTV-, Sicherheits- und Dome-Kameras

• Medizintechnische Geräte

• Büro- und Heimautomatisierung

• POS

• Robotik

• Textil- und Nähmaschinen
