Infineon KIT_XMC1300_DC_V1 Evaluierungsplatine, EVAL_TOLT_DC48V_3kW V 3.0 3-Phasen-Wechselrichter

RS Best.-Nr.:: 262-2569
Herst. Teile-Nr.:: EVALTOLTDC48V3KWTOBO2
Marke:: Infineon

Infineon KIT_XMC1300_DC_V1 Evaluierungsplatine, EVAL_TOLT_DC48V_3kW V 3.0 3-Phasen-Wechselrichter

Mengenrabatt verfügbar

Preis pro Stück**

252,17 €

(ohne MwSt.)

300,08 €

(inkl. MwSt.)

Voraussichtlich ab 19.06.2025 verfügbar.*

* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Nicht als Expresslieferung erhältlich

Stück	Pro Stück
1 - 1	252,17 €
2 - 4	245,71 €
5 +	239,57 €

**Richtpreis

RS Best.-Nr.:: 262-2569
Herst. Teile-Nr.:: EVALTOLTDC48V3KWTOBO2
Marke:: Infineon

Datasheet - EVALTOLTDC48V3KWTOBO2

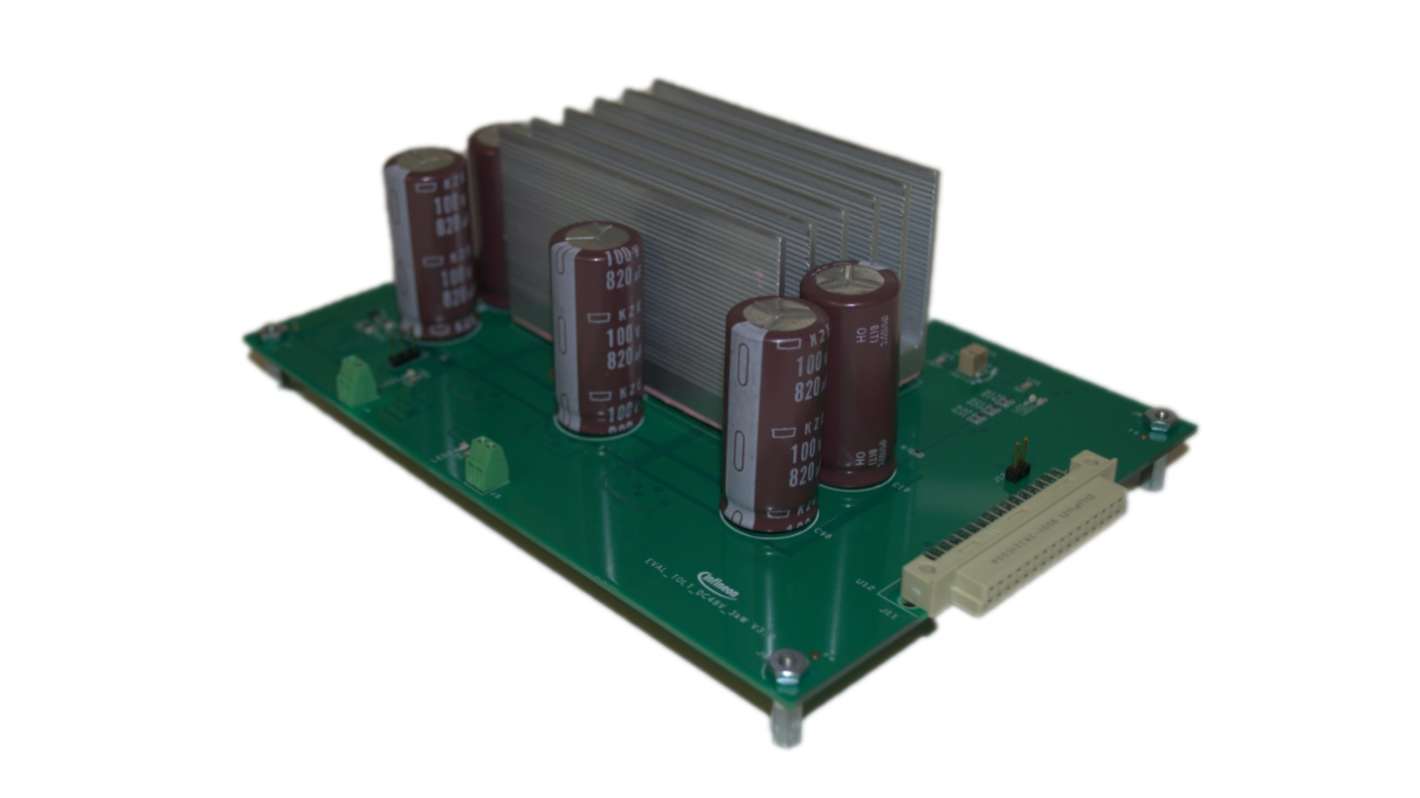

Infineon Evaluierungsboard, 3-Phasen-Wechselrichter, zur Verwendung mit 2EDL8124G EiceDRIVER/OptiMOS™ 100V TOLT MOSFET - EVALTOLTDC48V3KWTOBO2

Dieses Evaluation Board bietet eine praktische Lösung zur Bewertung der Leistung eines dreiphasigen Wechselrichters, der die fortschrittlichen Power-Management-Technologien von Infineon nutzt. Er ist für batteriebetriebene bürstenlose Gleichstrommotoren (BLDC) konzipiert und ermöglicht Ingenieuren in der Elektronik- und Automatisierungsbranche die einfache Entwicklung von Umrichterlösungen mit hoher Leistung.

Eigenschaften und Vorteile

• Verwendet OptiMOS 100 V TOLT MOSFET-Technologie für effiziente Leistung
• Integrierter EiceDRIVER-Gate-Treiber für verbesserte Steuerungssicherheit
• Unterstützt einen Eingangsspannungsbereich von 36V bis 52V
• Integrierte 12-V- und 5-V-Stromversorgung für Zusatzkomponenten
• Ermöglicht programmierbare Überstrom- und Übertemperaturschutzfunktionen
• Implementiert sowohl 6-Schritt-Kommutierung als auch FOC-Steuerung für flexibles Motormanagement

Anwendungsbereich

• Geeignet für den Antrieb von 3-Phasen-BLDC-Motoren mit Präzision
• Ideal für die Entwicklung von Leistungselektronik in batteriebetriebenen Werkzeugen
• Erleichtert eine leistungsstarke Automatisierung die verlässliche Wechselrichterlösungen benötigen
• Kompatibel mit KIT_XMC1300_DC_V1 für erweiterte Motorsteuerungsintegration

Welche Sicherheitsvorkehrungen sollten bei der Verwendung des Boards beachtet werden?

Benutzer sollten nach dem Ausschalten fünf Minuten warten, bis sich die Kondensatoren entladen haben, und beim Anschließen des Zwischenkreises auf die richtige Polarität achten, um Schäden zu vermeiden.

Wie kann der Schwellenwert des Überstromschutzes eingestellt werden?

Der Schwellenwert des Überstromschutzes kann durch Einstellen des Potentiometers (POT2) auf der Platine geändert werden.

Ist für den Betrieb eine externe Stromversorgung erforderlich, oder kann das Gerät unabhängig davon arbeiten?

Die Platine kann mit einem eingebauten Netzteil betrieben werden, es können aber auch externe Netzteile angeschlossen werden, indem die Jumpereinstellungen angepasst werden.

Welche Komponenten werden benötigt, um das Evaluation Board mit der Antriebskarte zu verbinden?

Ein standardmäßiger 32-poliger Stecker/Buchse wird benötigt, um das Evaluation Board mit der XMC1300-Laufwerkskarte zu verbinden.

Wie steuert die Firmware den Betrieb des Evaluation Boards?

Die Firmware wurde speziell für die Verwaltung von Funktionen wie Drehzahlregelung, Strommessung und Fehlerschutz entwickelt und ermöglicht eine effektive Steuerung von BLDC-Motoren.

Eigenschaft	Wert
Funktion für Stromüberwachungseinheiten	3-Phasen-Wechselrichter
Zum Einsatz mit	2EDL8124G EiceDRIVER, OptiMOS™ 100 V TOLT MOSFET
Kit-Klassifizierung	Evaluierungsplatine
Vorgestelltes Gerät	KIT_XMC1300_DC_V1
Kit-Name	EVAL_TOLT_DC48V_3kW V 3.0
