Produktdetails

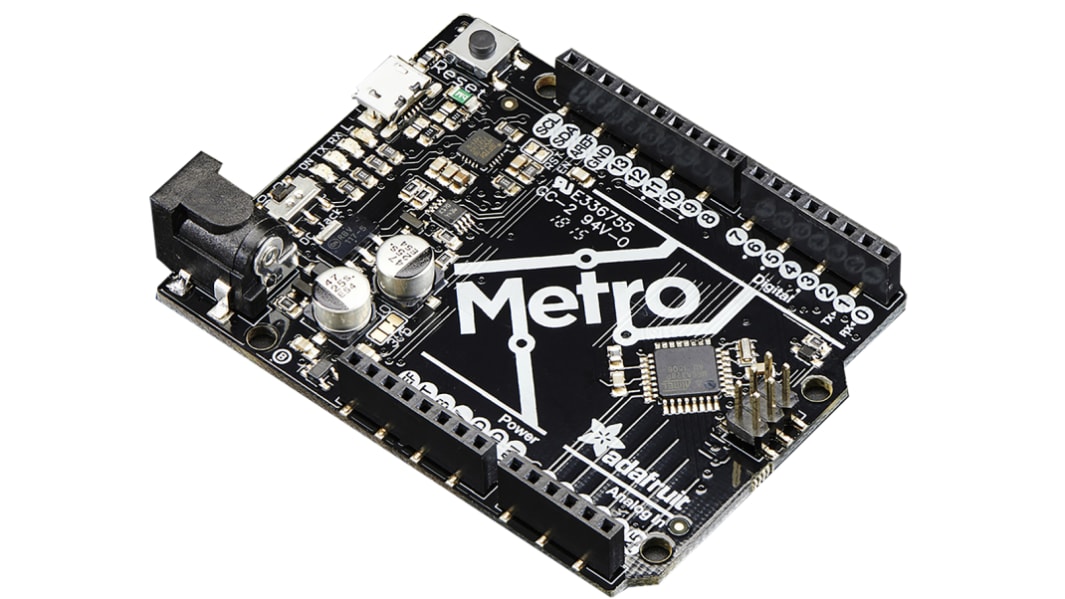

Adafruit METRO Entwicklungsplatine mit Stiftleisten – ATmega328
Adafruit METRO ist eine Abwandlung der Arduino Uno-Platine (RS 769-7409), so können Sie viele Projekte sowie Beispielcode zur Verwendung und Anpassung finden. Bei Betrieb der ATmega328P bei 16 MHz mit 32 KB Flash und 2 KB RAM ist sie perfekt für die meisten einfachen Projekte. Es gibt 19 GPIO-Stifte einschließlich von analogen Eingängen, Hardware-UART, SPI und I²C, Zeitgeber und PWM. Logikebene beträgt 5 V, kann jedoch ganz einfach in 3,3 V umgewandelt werden.
Stiftleisten sind für Sie montiert und angelötet, und die Platine ist vollständig geprüft.
Sie können die METRO mit einem Netzteil für 7 V dc bis 9 V dc über den 2,1-mm-DC-Jack, neben dem sich ein Ein-/Aus-Schalter befindet, mit Strom versorgen. Alternativ können Sie sie über den 5-V-Micro-USB-Steckverbinder versorgen. Die METRO schaltet automatisch zwischen USB und DC um.
Kompatibel mit allen Adafruit-Abschirmungen, die sich direkt aufsetzen lassen, um spezifische Funktionen hinzuzufügen. Die METRO ist mit einer Capacitive-Touch-Abschirmung mit 12 Tasten dargestellt, um zu zeigen, wie sie mit der Abschirmung zusammenpasst, diese ist aber nicht im Lieferumfang enthalten. Vier Anzeige-LEDs befinden sich am Vorderrand der Platine für einfaches Debugging, selbst mit einer Abschirmung an der Oberseite.
Für Projekte, bei denen die Platinengröße wichtig ist, gibt es die kleinere METRO Mini Platine (RS 124-5512).
Stiftleisten sind für Sie montiert und angelötet, und die Platine ist vollständig geprüft.
Sie können die METRO mit einem Netzteil für 7 V dc bis 9 V dc über den 2,1-mm-DC-Jack, neben dem sich ein Ein-/Aus-Schalter befindet, mit Strom versorgen. Alternativ können Sie sie über den 5-V-Micro-USB-Steckverbinder versorgen. Die METRO schaltet automatisch zwischen USB und DC um.
Kompatibel mit allen Adafruit-Abschirmungen, die sich direkt aufsetzen lassen, um spezifische Funktionen hinzuzufügen. Die METRO ist mit einer Capacitive-Touch-Abschirmung mit 12 Tasten dargestellt, um zu zeigen, wie sie mit der Abschirmung zusammenpasst, diese ist aber nicht im Lieferumfang enthalten. Vier Anzeige-LEDs befinden sich am Vorderrand der Platine für einfaches Debugging, selbst mit einer Abschirmung an der Oberseite.
Für Projekte, bei denen die Platinengröße wichtig ist, gibt es die kleinere METRO Mini Platine (RS 124-5512).
- Mikrocontroller ATmega328 mit Optiboot (UNO) Bootloader
- USB-Programmierung und Debugging über die gut unterstützte Original-FTDI FT231X
- Eingangsspannung: 7 V dc bis 9 V dc (ein Netzteil für 9 V dc wird empfohlen)
- 5-V-Regler kann Spitze von ∼800 mA liefern, solange die Die-Temperatur des Reglers nicht höher ist als 150°C
- 3,3-V-Regler kann Spitze von ∼150 mA liefern, solange die Die-Temperatur des Reglers nicht höher ist als 150°C
- 5-V-Logik mit 3,3-V-kompatiblen Eingängen
20 digitale E/A-Stifte: 6 sind auch PWM-Ausgänge und 6 sind auch analoge Eingänge
- 6-polige ICSP-Stiftleiste zur Neuprogrammierung
- 32 KB Flash-Speicher, 0,5 KB für Bootloader, 31,5 KB verfügbar nach Bootloading
- 16 MHz Taktrate
- Kompatibel mit "klassischer" und "R3"-Abschirmung
- Lieferung mit 4 Gummipuffern
- 53 x 71 x 13 mm (2,1 x 2,8 x 0,5 Zoll)
- Gewicht: 19 g
- USB-Programmierung und Debugging über die gut unterstützte Original-FTDI FT231X
- Eingangsspannung: 7 V dc bis 9 V dc (ein Netzteil für 9 V dc wird empfohlen)
- 5-V-Regler kann Spitze von ∼800 mA liefern, solange die Die-Temperatur des Reglers nicht höher ist als 150°C
- 3,3-V-Regler kann Spitze von ∼150 mA liefern, solange die Die-Temperatur des Reglers nicht höher ist als 150°C
- 5-V-Logik mit 3,3-V-kompatiblen Eingängen
20 digitale E/A-Stifte: 6 sind auch PWM-Ausgänge und 6 sind auch analoge Eingänge
- 6-polige ICSP-Stiftleiste zur Neuprogrammierung
- 32 KB Flash-Speicher, 0,5 KB für Bootloader, 31,5 KB verfügbar nach Bootloading
- 16 MHz Taktrate
- Kompatibel mit "klassischer" und "R3"-Abschirmung
- Lieferung mit 4 Gummipuffern
- 53 x 71 x 13 mm (2,1 x 2,8 x 0,5 Zoll)
- Gewicht: 19 g
Hinweis
Wenn Sie einen Mac oder Windows verwenden, installieren Sie die FTDI-VCP-Treiber von FTDI, damit der COM-/serielle Anschluss korrekt angezeigt wird.
Adafruit METRO ATmega328 Entwicklungsplatinen
Technische Daten
Eigenschaft | Wert |
---|---|
Klassifizierung | Development Board |
Kit-Name | METRO 328 |
Technologie | MCU |
Name der Prozessorfamilie | SAM |
Teilenummer des Prozessors | ATmega328 |
Prozessortyp | MCU |
