Seeed Studio 101020013 Evaluation Kit, Development Kit, RTC

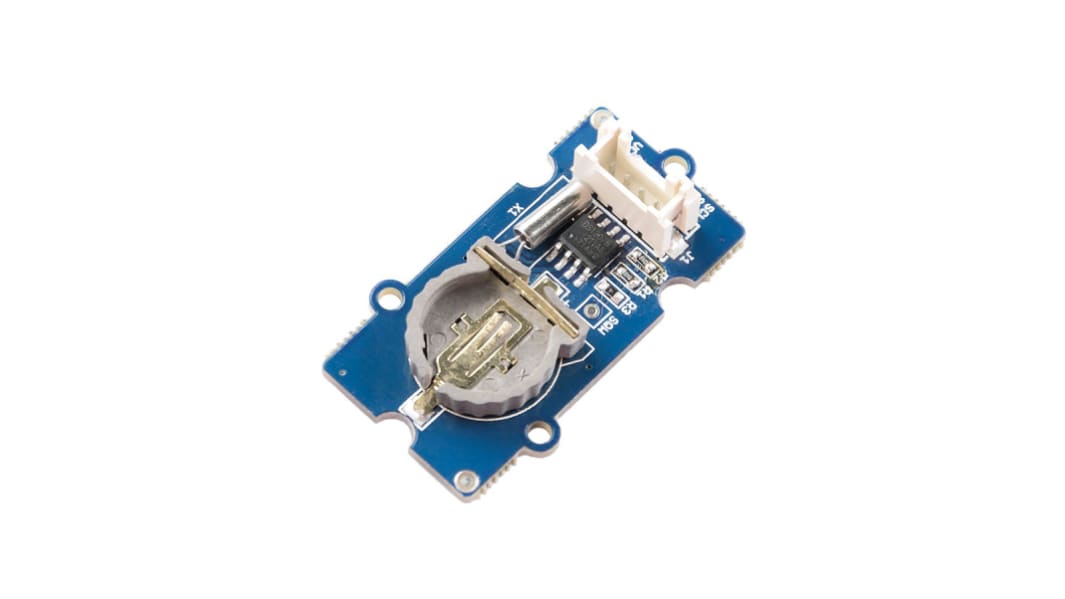

Das RTC-Modul ist ein Mitglied von Twig. Es basiert auf dem Taktgeber-Chip DS1307, der das I2C-Protokoll unterstützt. Es verwendet eine Lithium-Knopfbatterie (CR1225). Die Uhr und der Kalender bieten Informationen zu Sekunden, Minuten, Stunden, Tag, Datum, Monat und Jahr. Das Datum des Monatsendes wird automatisch für Monate mit weniger als 31 Tagen eingestellt, einschließlich Korrekturen für Schaltjahre. Die Uhr arbeitet entweder im 24-Stunden- oder 12-Stunden-Format mit AM/PM-Anzeige.

Echtzeituhr (RTC) zählt Sekunden, Minuten, Stunden, Datum des Monats, Monat, Wochentag und Jahr mit Schaltjahr-Kompensation gültig bis 2100
56 Byte, mit batteriegestütztem , nicht flüchtigem (NV) RAM für Datenspeicherung
Serielle I2C-Schnittstelle
5-V-DC-Netzteil
Programmierbares Rechteckwellenausgangssignal
Automatische Stromausfallerkennung und Schalter-Schaltkreis
Verbrauch liegt unter 500 nA im Batteriepufferungsmodus mit laufendem Oszillator
