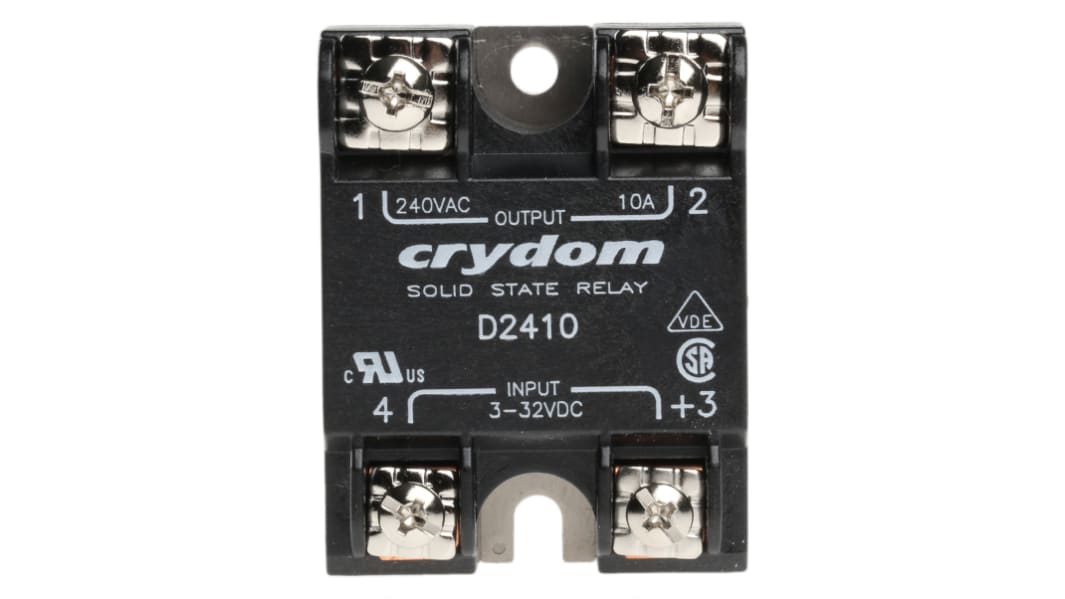

Sensata / Crydom D2410 Halbleiterrelais, 3 → 32 Vdc Spule, SCR-Ausgang, 40 mA / 10 A Effektivwert

Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: MX
Produktdetails

Elektronikrelais der Serie 1 von Crydom

Die Elektronikrelais der Serie 1 von Crydom bieten eine große Spanne an Nennwerten von 10 A bis 125 A bei 24 V ac bis 280 V ac. Crydom hat in diese spezielle Serie von Halbleiterrelais zur Frontplattenmontage viele Merkmale einschließlich AC- oder DC-Steuerung sowie einen Thyristorausgang für schwere industrielle Lasten integriert. Versionen mit Ausgang für Nulldurchgang (ohmsche Lasten) und zufällige Zündung (induktive Lasten) erhältlich.

Eigenschaften und Vorteile

600 V Sperrkapazität Thyristorausgang für schwere industrielle Lasten
Interner Klemmdiodenstromkreis
Filter, Deckel und Thermokissen sind erhältlich.
Schraubklemme; Kabelhalter in U-Form
Eingangs-Ausgangskapazität: 8 pF
Isolationsspannung: 4 kV eff
Abmessungen (H x T x B): 22,9 x 58,4 x 45,7 mm

Hinweis

Kühlkörper nicht inbegriffen. Für Lastverringerung und Kühlkörperdetails, siehe Herstellerdatenblatt

Vorsicht

Durch Herabsetzen der Betriebswerte wird der maximale Laststrom bei Temperaturen über 25 °C begrenzt.

Zulassungen

UL-Zulassung für Kanada und USA, VDE

Zulassungen

UL, CSA, VDE

Crydom-Halbleiterrelais und Zubehör

Technische Daten
Eigenschaft Wert
Laststrom min. 40 mA
Laststrom max. 10 A Effektivwert
Montage Typ Oberflächenmontage
Lastspannung max. 280 Vrms
Steuerspannung max. 32V
Schalttyp Nulldurchgang
Ausgangsschaltung SCR
Einschaltzeit max. 1/2 Zyklus
Abmessungen 58.4 x 45.7 x 23mm
Betriebstemperatur max. +80°C
Länge 58.4mm
Tiefe 45.7mm
Steuerspannungsbereich 3 → 32 Vdc
Betriebstemperaturbereich -40 → +80°C
Lastspannungsbereich 24 → 280V ac
Höhe 23mm
Betriebstemperatur min. -40°C
Leckstrom im "Aus"-Zustand 1
