- RS Best.-Nr.:
- 179-3960
- Herst. Teile-Nr.:
- DSPIC33CK256MP502-I/SS
- Marke:
- Microchip
47 lieferbar innerhalb von 4 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer Stange von 47)
3,434 €
(ohne MwSt.)
4,086 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Stange* |
47 - 94 | 3,434 € | 161,398 € |
141 + | 3,272 € | 153,784 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 179-3960
- Herst. Teile-Nr.:
- DSPIC33CK256MP502-I/SS
- Marke:
- Microchip
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

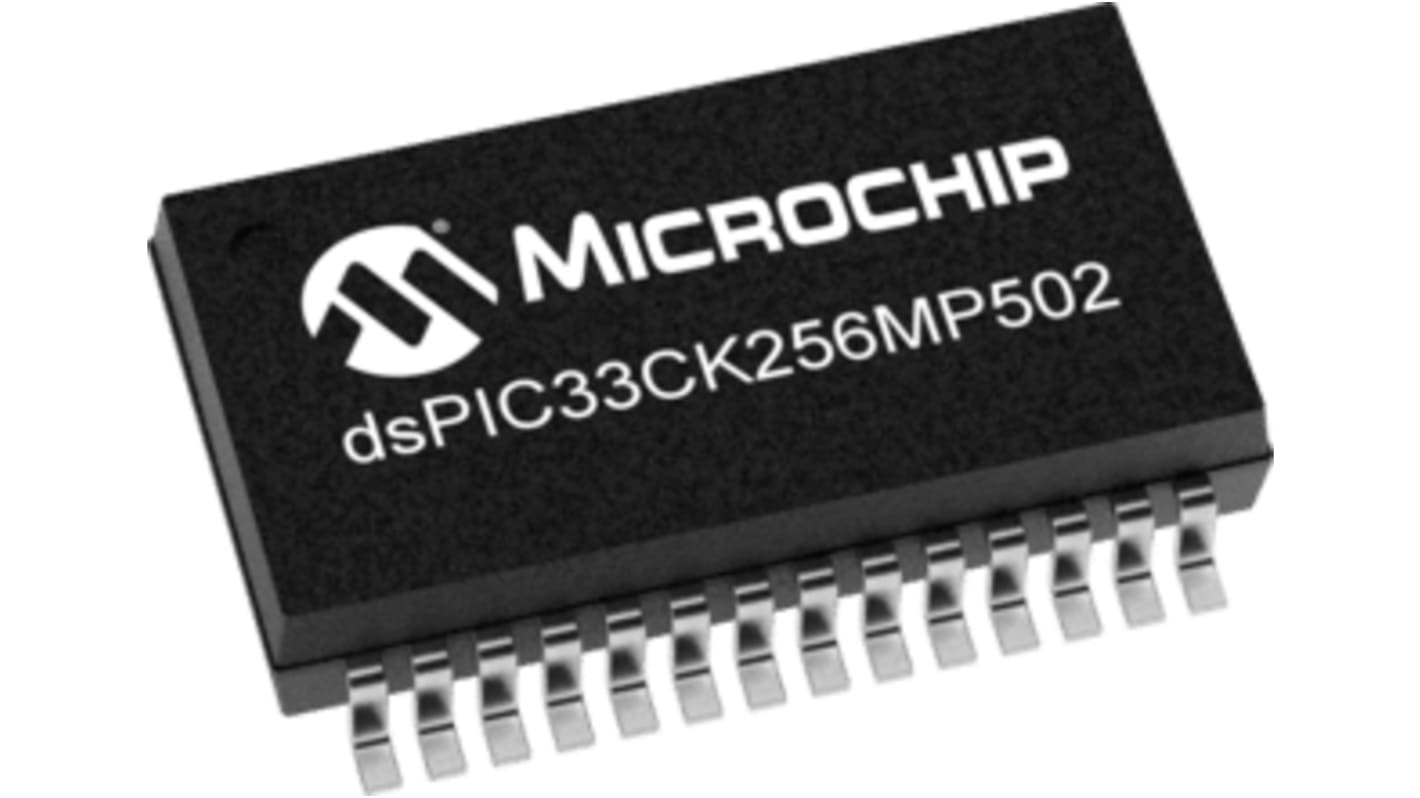

DSP-Mikrocontroller Microchip Technology
Der Microchip Technology DsPIC33CH-Familie Typ SSOP-Gehäuse, Oberflächenmontage, 28-poliger und 16-Bit-CMOS-basierter DSP-Mikrocontroller hat eine Nennspannung zwischen 3 V und 3,6 V. Er verfügt über 32 KB bis 256 KB Programm-Flash mit ECC und 8 K bis 24 K RAM. Dies ermöglicht die Entwicklung von hochleistungsfähigen, präzisen Motorsteuerungssystemen, die energieeffizienter sind. Dieser Mikroprozessor dient zur Steuerung von BLDC-, PMSM-, ACIM-, SR- und Schrittmotoren, die leiser im Betrieb sind, und bietet außerdem eine längere Motorlebensdauer.
Eigenschaften und Vorteile
Hochgeschwindigkeits-PWMs mit 8 Kanälen und einer Auflösung von 250 ps
Codeeffiziente (C und Assembly) CPU-Architektur entwickelt
Kommunikationsschnittstelle UART, SPI/I2S und CAN-Bus
Zwei 40-Bit-Festpunkt-Akkumulatoren (ACC) für DSP-Betrieb
Schnelle 6-Zyklen-Teilung
Vier DMA-Kanäle
Vier Sätze von Interrupt-Kontext-ausgewählten Registern und Akkumulatoren pro Kern für schnelles Interrupt
Integrierter Reset beim Einschalten und Reset bei absinkender Spannung
Modifizierte Harvard-Architektur mit 16-Bit-Daten und 24-Bit-Anweisungen
neun MCCP/SCCP-Module, die Timer, Capture/Compare und PWM umfassen
Ein 16-Bit-Universalzeitgeber
Die Betriebsfrequenz beträgt 100 MHz
Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
Sicherheitsmerkmale sind DMT, ECC, WDT, CRC, Code Guard, ICSP, MBIST und ausfallsichere Taktüberwachungssicherheitsfunktionen
Einzyklus-MAC/MPY mit zweifachem Datenabruf und Ergebnis-zurückschreiben
Unterstützung für DMX-, LIN/J2602-Protokolle und IrDA
Drei 12-Bit-DAC/Analog-Komparatormodule
Drei Energiesparmodi: Standby, Leerlauf und Dösen
Nulldurchschleifen über Kopf
Codeeffiziente (C und Assembly) CPU-Architektur entwickelt
Kommunikationsschnittstelle UART, SPI/I2S und CAN-Bus
Zwei 40-Bit-Festpunkt-Akkumulatoren (ACC) für DSP-Betrieb
Schnelle 6-Zyklen-Teilung
Vier DMA-Kanäle
Vier Sätze von Interrupt-Kontext-ausgewählten Registern und Akkumulatoren pro Kern für schnelles Interrupt
Integrierter Reset beim Einschalten und Reset bei absinkender Spannung
Modifizierte Harvard-Architektur mit 16-Bit-Daten und 24-Bit-Anweisungen
neun MCCP/SCCP-Module, die Timer, Capture/Compare und PWM umfassen
Ein 16-Bit-Universalzeitgeber
Die Betriebsfrequenz beträgt 100 MHz
Betriebstemperaturbereiche zwischen -40 °C und 85 °C.
Sicherheitsmerkmale sind DMT, ECC, WDT, CRC, Code Guard, ICSP, MBIST und ausfallsichere Taktüberwachungssicherheitsfunktionen
Einzyklus-MAC/MPY mit zweifachem Datenabruf und Ergebnis-zurückschreiben
Unterstützung für DMX-, LIN/J2602-Protokolle und IrDA
Drei 12-Bit-DAC/Analog-Komparatormodule
Drei Energiesparmodi: Standby, Leerlauf und Dösen
Nulldurchschleifen über Kopf
Zertifizierungen
AEC-Q100 REVG
IEC 60730
IEC 60730
Technische Daten
Eigenschaft | Wert |
---|---|
Familie | dsPIC |
Datenbus-Breite | 16bit |
Grenzfrequenz | 100MHz |
I/O Spannung | 3 → 3.6V |
Fertigungstechnologie | CMOS |
Montage-Typ | SMD |
Gehäusegröße | SSOP |
Pinanzahl | 28 |
Versorgungsspannnung typ. | 3,6 (Maximum) V |
Abmessungen | 10.5 x 5.6 x 1.85mm |
Betriebstemperatur max. | +85 °C |
Betriebstemperatur min. | –40 °C |
Automobilstandard | AEC-Q100 |
