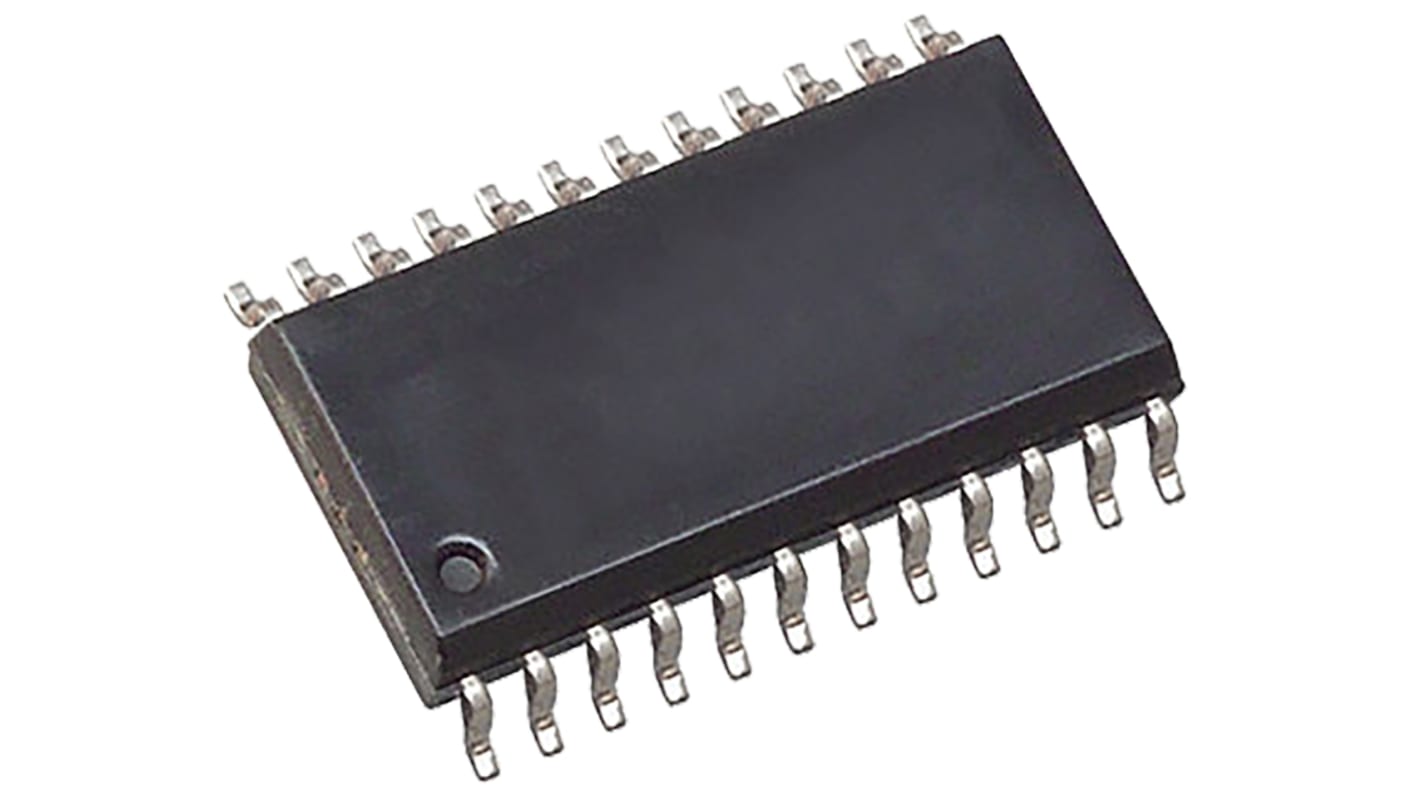

STMicroelectronics Motor Driver IC L6235D, 2.8A, SOIC, 24-Pin, BLDC, 3-phasig
- RS Best.-Nr.:
- 168-6316
- Herst. Teile-Nr.:
- L6235D
- Marke:
- STMicroelectronics
Voraussichtlich ab 16.04.2025 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einer Stange von 32)
4,918 €
(ohne MwSt.)
5,852 €
(inkl. MwSt.)
| Stück | Pro Stück | Pro Stange* |
| 32 - 32 | 4,918 € | 157,376 € |
| 64 - 128 | 4,033 € | 129,056 € |
| 160 + | 3,913 € | 125,216 € |
| *Bitte VPE beachten | ||
- RS Best.-Nr.:
- 168-6316
- Herst. Teile-Nr.:
- L6235D
- Marke:
- STMicroelectronics
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Dreiphasige BLDC-Leitungstreiber, STMicroelectronics
Die Treiber für bürstenlose Gleichstrommotoren umfassen Leistungstreiber in einer 3-phasigen Brückenkonfiguration. Die ICs vereinen eine Decodierungslogik für Hall-Effekt-Sensoren und einen PWM-Stromregler zum autonomen Ansteuern eines BLDC-Motors anhand von Mikrocontroller-Befehlen.
Für die Entwicklung einer robusten und zuverlässigen Elektronik werden oftmals ein integrierter Stromkreisschutz und Diagnosefunktionen beim Auftreten von für Übertemperatur, Überstrom und Unterspannung benötigt.
Für die Entwicklung einer robusten und zuverlässigen Elektronik werden oftmals ein integrierter Stromkreisschutz und Diagnosefunktionen beim Auftreten von für Übertemperatur, Überstrom und Unterspannung benötigt.
Motor-Controller und Treiber, STMicroelectronics
Technische Daten
Eigenschaft | Wert |
|---|---|
| Motortyp | BLDC |
| Ausgangskonfiguration | 3-phasig |
| IGBT Collectorstrom max. | 2.8A |
| Kollektor-Emitter-Spannung | 52 V |
| Montage-Typ | SMD |
| Gehäusegröße | SOIC |
| Pinanzahl | 24 |
| Arbeitsspannnung max. | 52 V |
| Arbeitsspannnung min. | 12 V |
| Höhe | 2.35mm |
| Abmessungen | 15.6 x 7.6 x 2.35mm |
| Betriebstemperatur min. | –40 °C |
| Breite | 7.6mm |
| Betriebstemperatur max. | +150 °C |
| Länge | 15.6mm |
- RS Best.-Nr.:
- 168-6316
- Herst. Teile-Nr.:
- L6235D
- Marke:
- STMicroelectronics
