- RS Best.-Nr.:
- 922-5270
- Herst. Teile-Nr.:
- PP026-1
- Marke:
- Teledyne LeCroy
9 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
Im Warenkorb
Preis pro Stück
425,00 €
(ohne MwSt.)
505,75 €
(inkl. MwSt.)
Stück | Pro Stück |
1 + | 425,00 € |
- RS Best.-Nr.:
- 922-5270
- Herst. Teile-Nr.:
- PP026-1
- Marke:
- Teledyne LeCroy
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- DE
Produktdetails
Passiver Tastkopf Teledyne LeCroy PP026
Passive Tastköpfe sind der Standardtastkopf, der mit den meisten Oszilloskopen bereitgestellt wird. Sie werden auch als separate Einheiten und als Ersatz angeboten. Der PP026 (PP026-1 Einzelpackung, PP026-2 Zweierpackung) hat 500 MHz Bandbreite, 10 pF Eingangskapazität und einen 5 mm Tastkopfspitzendurchmesser. Er ist typisch für passive Tastköpfe, da er eine 10:1-Dämpfung bietet und über einen hohen Widerstand von 10 MΩ verfügt. Durch seinen hohen Eingangswiderstand ist der passive Tastkopf ein hervorragendes Instrument für Signale mit niedriger Frequenz, da die Stromkreisbelastung bei diesen Frequenzen minimiert wird. Passive Tastköpfe sind für die Handhabung von Spannungen von mindestens 400 V ausgelegt. Der PP026 handhabt bis zu 500 V. Passive Teledyne LeCroy-Tastköpfe verfügen über einen Dämpfungstaststift, der das Oszilloskop aktiviert, um Signalformen automatisch ohne Benutzereingaben zu skalieren.
Hinweis
Der passive Tastkopf PP026 ist kompatibel mit den Teledyne LeCroy-Oszilloskopen HDO4000/HDO4000-MS, HDO6000/HDO6000-MS und HDO8000 und mit MDA800-Motortreiberanalysatoren. Durch die Verwendung des entsprechenden passiven Tastkopfs mit einem Oszilloskop oder Analysator wird der Tastkopf über die ganze Bandbreite richtig kompensiert. Andernfalls erfolgt der Ausgleich nur für niedrige Frequenzen.
Geliefert mit

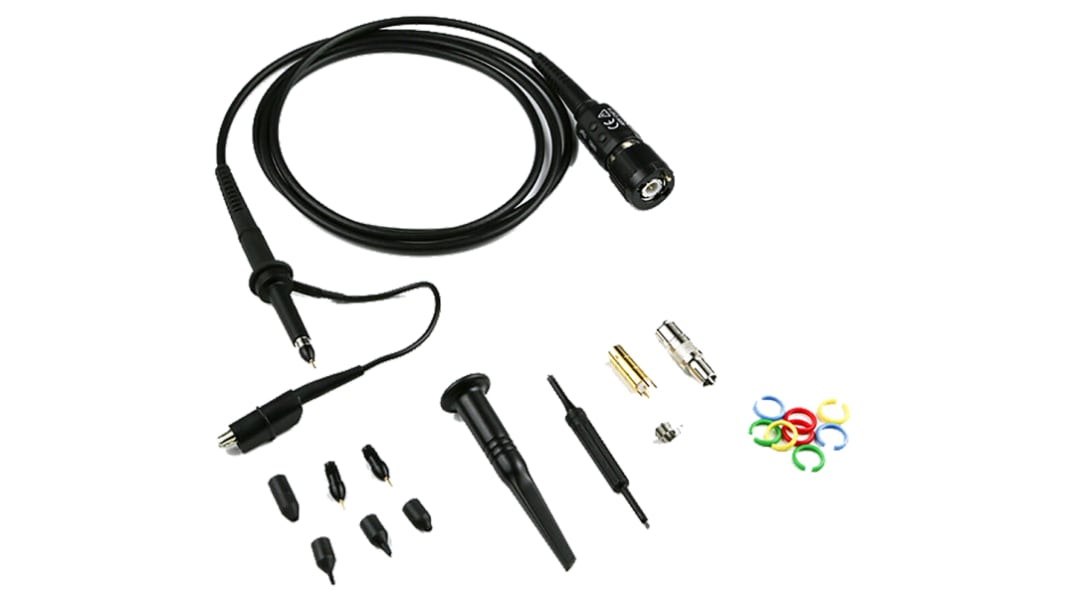

Steife Tastkopfspitze (installiert), steife Tastkopfspitze (Ersatz), Abgleichwerkzeug, Federhaken, farbcodierte Ringe (Gelb, Rot, Grün, Blau – jeweils 2 Stück), Massekabel mit Abgreifklemme, Massefeder, PCB Adapter, BNC-Adapter 5 mm, Federspitze, Tastkopfspitzenabdeckung, IC-Spitzenisolatoren (x 2), Spitzenisolator
Tastköpfe für passive Oszilloskope
Hinweis
Alle Produkte in dieser Reihe werden für den Einsatz mit Messgeräten mit permanentem Erdungsanschluss geliefert.
Technische Daten
Eigenschaft | Wert |
---|---|
Prüfsonden Typ | Passiv |
Dämpfung | 1:10 |
Bandbreite | 500MHz |
Steckertyp | BNC |
Modellnummer | PP026 |
Anzahl der Tastköpfe | 1 |
Sicherheitskategorie | CAT I 500 V, CAT II 400V |
Anstiegszeit | 700ps |
