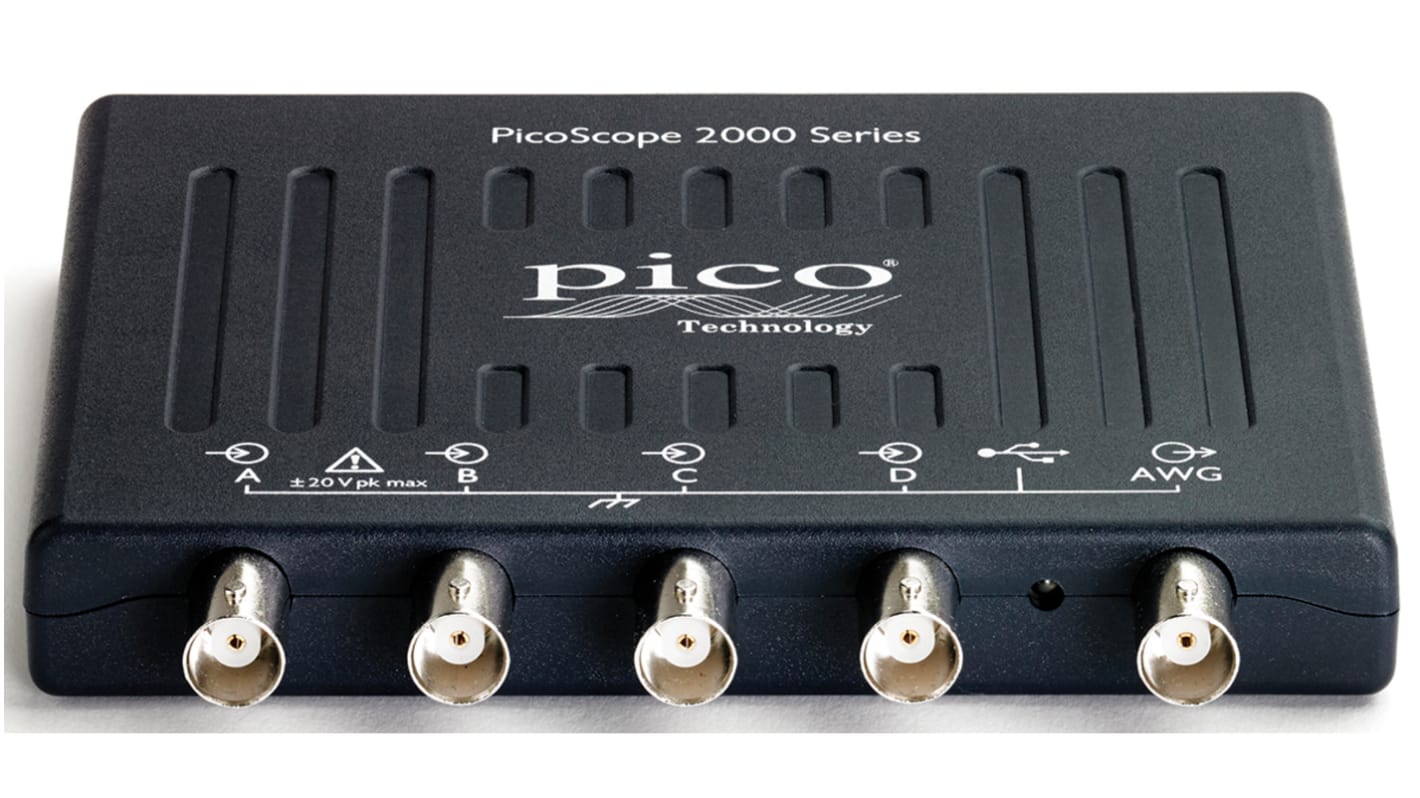

2000 2408B PC Oszilloskop 4-Kanal Analog 100MHz, ISO-kalibriert CAN, IIC, LIN, RS232, SPI, UART, USB

PicoScope 2408B ist ein 100-MHz-4-Kanal-Oszilloskop und verfügt über integrierte Spektralanalyse, Funktions-/Arbiträrwellenformerzeugung und serielle Busanalyse. Das 2408B verfügt über eine maximale Abtastrate von 1 GS/s, Pufferspeicher von 128 Msamples und 1-MHz-AWG-Signalgenerator. Fünfzehn automatische Messungen sind im Scope Mode verfügbar und elf weitere Projekte im Spektralmodus. Serielle Dekodierung ist eine standardmäßige PicoScope-Funktion und umfasst SPI, I2C, FlexRay, CANbus, LINbus und ARINC. Das 2408B bietet ausgezeichnete Wellenformvisualisierung und -messung sowie schnelle Aktualisierungsraten von Wellenformen. Es liefert die erforderliche Leistung für erweiterte Analyse von Wellenformen, einschließlich serieller Dekodierung und Frequenzplots. Das PicoScope 2408B nutzt die Rechen-, Anzeige- und Kommunikationsleistung eines angeschlossenen Laptops oder Desktop-PCs – jetzt einschließlich Funktionen zum Verkleinern, Vergrößern und Ziehen.

Leistungsstark, tragbar, kompakt
4 analoge Kanäle
100 MHz Bandbreite
Integrierter Arbiträrsignalgenerator
1 GS/s, 128 MS Puffer
Anschluss und Stromversorgung über USB
Serielle Dekodierung/erweiterte FFT-Signalformanalyse im Lieferumfang enthalten
Ausgezeichnete Signalintegrität
Abmessungen: 130 x 104 x 18,8 mm
Gewicht<: 200 g

Form
Test
Unterrichtswesen:
Service
Überwachung
Fehlersuche
Reparatur

Software im Lieferumfang enthalten: PicoScope 6 für Microsoft Windows 7, 8 (nicht Windows RT) und 10; 32-Bit- und 64-Bit-SDK für Windows 7, 8 (nicht Windows RT) und 10; 32-Bit- und 64-Bit-Beispielprogramme (C, Microsoft Excel VBA, LabVIEW). Software frei erhältlich zum Download unter www.picotech.com: PicoScope 6 (Beta) für Linux und OS X; SDK (Beta) für Linux und OS X. Unterstützte Sprachen: Vereinfachtes Chinesisch; Tschechisch; Dänisch; Niederländisch; Englisch; Französisch; Deutsch; Griechisch; Ungarisch, Italienisch, Japanisch, Koreanisch, Norwegisch, Polnisch; Portugiesisch; Rumänisch, Russisch, Spanisch; Schwedisch; Türkisch. Zusatz- und/oder Ersatztastköpfe, Kabel und Prüfklemmen sind separat erhältlich.

EN 61010-1: 2010

USB 2.0-Kabel, passive Tastköpfe (4x), Schnellstartübersicht, Software und Referenz-CD

Das PC-basierte 4-Kanal-PC-Oszilloskop Pico Technology 2000 mit 100 MHz ist klein, leicht und eine moderne Alternative zu Tischgeräten. Er wird auf der Werkbank verwendet, sodass er wenig Platz beansprucht und direkt neben dem zu prüfenden Stromkreis SIT sitzen kann. Die PicoScope6-Software (im Lieferumfang enthalten) ermöglicht die Integration von High-End-Funktionen wie serielle Dekodierung und Maskenbegrenzungsprüfung als Standard. Er hat eine Abtastrate von 1 GS/s. Der USB-Anschluss erleichtert das Drucken, Kopieren, Speichern und Senden von Felddaten. Die Hochgeschwindigkeits-USB-Schnittstelle sorgt für eine schnelle Datenübertragung und USB-Stromversorgung, wodurch ein sperriger externer Stromversorgungen überflüssig wird.
Hinweis:
Die mitgelieferte Software umfasst PicoScope6, Windows und Linux SDK, Beispielprogramme C, Visual Basic, Excel VBA, LabVIEW. Die PC-Anforderungen für PicoScope Software sind Microsoft Windows XP (SP3), Windows Vista, Windows 7 oder Windows 8 (nicht Windows RT) 32-Bit oder 64-Bit.
Lieferumfang:
60-MHz-Tastköpfe (2), USB-Kabel, Schnellstartübersicht, Software und Referenz-CD
Pico PC-basierte Instrumente

Tischleistung im Taschenformat
Einfache, preiswerte Lösung
Schnelle Echtzeit-Abtastraten
Äquivalentzeit-Sampling-Modus (ETS)
Integrierter Arbiträrsignalgenerator
Erweiterte digitale Trigger
Persistenz-Anzeigemodi
Anschluss und Stromversorgung über USB
Kostenlose Software-Upgrades
Masken-Grenzwertprüfung
Serielles Bus-Dekodieren
10.000 Signalformen Rundpuffer

Form
Test
Unterrichtswesen
Wartung
Überwachung
Fehlersuche
Reparaturen

EN 61010-1: 2010
WEEE-zertifiziert
EN61326-1:2006
FCC Teil 15 Unterteil B

Pico PC-gestützte Instrumente
