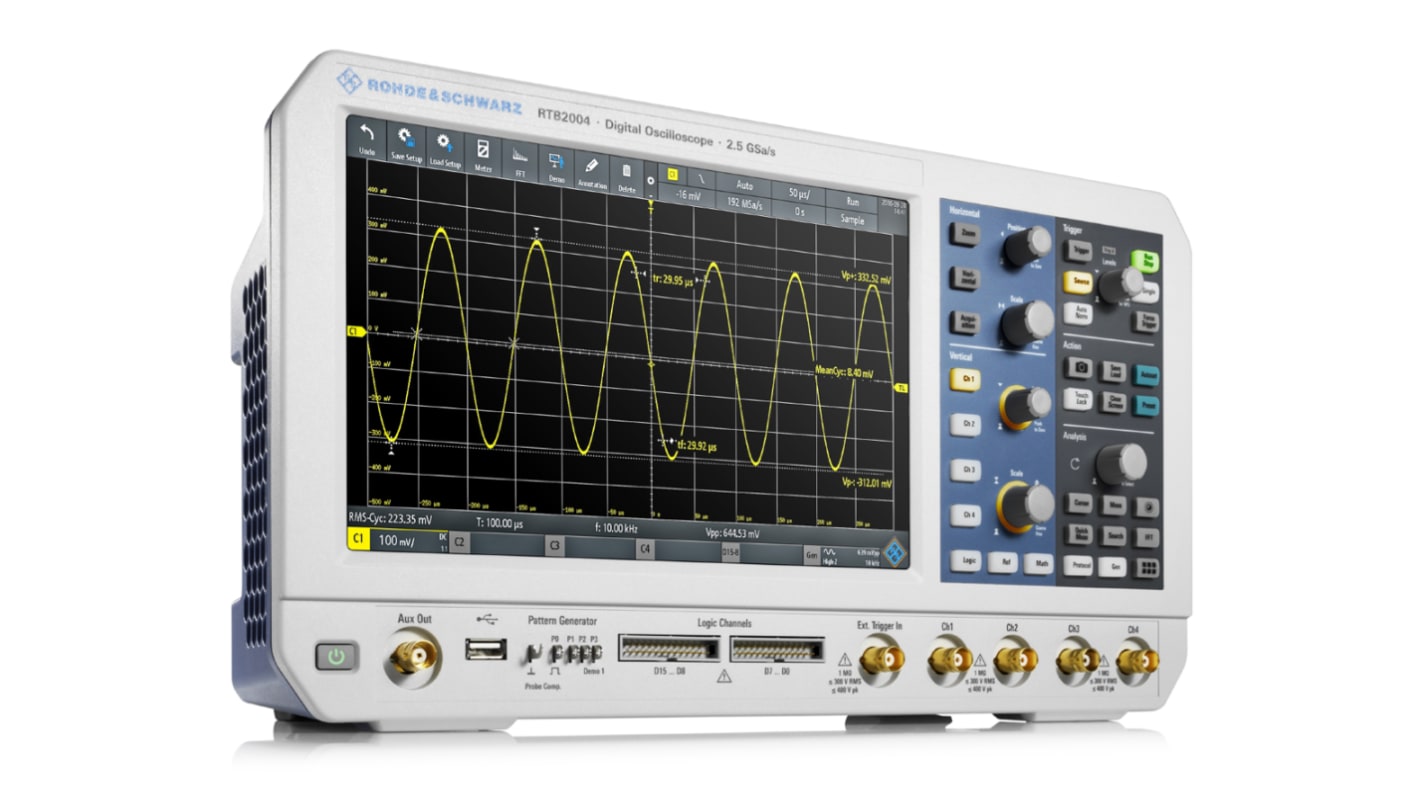

Rohde & Schwarz RTB-2004 Oszilloskop 4-Kanal Analog 70MHz, ISO-kalibriert CAN, IIC, LIN, RS232, RS422, RS485, SPI,
- RS Best.-Nr.:
- 143-9381
- Herst. Teile-Nr.:
- RTB2K-74
- Marke:
- Rohde & Schwarz
17 Verfügbar. Lieferzeit 1 Werktag(e) (Mo-Fr) zuzüglich 10 Werktage für Kalibrierung.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
2.665,00 €
(ohne MwSt.)
3.171,35 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 + | 2.665,00 € |
- RS Best.-Nr.:
- 143-9381
- Herst. Teile-Nr.:
- RTB2K-74
- Marke:
- Rohde & Schwarz
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CZ
Produktdetails
Rohde & Schwarz Digitale Oszilloskope der Serie RTB2000
Die digitalen Oszilloskope der Serie RTB2000 von Rohde & Schwarz bieten die zehnfache Leistung: 10-bit-ADC, 10-M-Sample-Speicher und 10,1-Zoll-Farb-Touchscreen. Diese Merkmale sowie die smarten Bedienkonzepte machen die RTB2000-Serie von R&S® zum idealen Werkzeug für Universitätslabors, für die Fehlersuche an integrierten Designs bei der Entwicklung und für die Produktions- und Wartungsabteilungen.
Diese Serie von Oszilloskopen bietet das branchenweit größte (10,1 Zoll) kapazitive Touchscreen-Display mit der höchsten Auflösung von 1280 x 800 Pixeln. Der Touchscreen ermöglicht eine schnelle Navigation durch die Pop-up-Menüs, einfaches Anpassen der Skalierung, Vergrößern oder die Bewegung einer Signalform und sogar Kommentieren auf dem Display und die Aufnahme von Screenshots. Er funktioniert genau wie Ihr Smartphone-Touchscreen.
Die RTB2000-Serie von R&S® bietet dem Benutzer mehr als nur ein Oszilloskop. Sie enthält außerdem einen Logikanalysator, einen Protokollanalysator, einen Funktions- und Mustergenerator sowie ein digitales Spannungsmessgerät. Spezielle Betriebsarten für Frequenzanalyse, Maskenprüfungen und lange Datenübernahmen sind ebenfalls integriert. Das Debugging aller Arten von elektronischen Systemen ist einfach und effizient.
Merkmale
Vertikale 10-bit-Auflösung
1 mV/div: volle Messbandbreite und geringes Rauschen
10 M Sample Standard und 20 M Sample überlappend
Segmentierter Speicher: 160 M Sample mit Verlauf
Hochauflösender kapazitiver 10,1-Zoll-Touchscreen mit Gestenunterstützung
Kommentarfunktion auf dem Bildschirm mit dem Finger sowie Screenshot-Erfassung
Schneller Zugriff auf wichtige Werkzeuge
Ausbildungsmodus deaktiviert die automatischen Funktionen für erweiterte manuelle Steuerung
Unterstützung mehrerer Sprachen
1 mV/div: volle Messbandbreite und geringes Rauschen
10 M Sample Standard und 20 M Sample überlappend
Segmentierter Speicher: 160 M Sample mit Verlauf
Hochauflösender kapazitiver 10,1-Zoll-Touchscreen mit Gestenunterstützung
Kommentarfunktion auf dem Bildschirm mit dem Finger sowie Screenshot-Erfassung
Schneller Zugriff auf wichtige Werkzeuge
Ausbildungsmodus deaktiviert die automatischen Funktionen für erweiterte manuelle Steuerung
Unterstützung mehrerer Sprachen
Option für Mixed-Signal-Betrieb (MSO) (modellabhängig, alle Oszilloskope können mit der RTB-MSO-B1-Option für MSO nachgerüstet werden (RS 143-9334))
Oszilloskopauswahl:
143-9311 RTB2002, 70 MHz, 2 Kanäle
143-9312 RTB2002, 70 MHz, 2 Kanäle, MSO
143-9313 RTB2004, 70 MHz, 4 Kanäle
143-9315 RTB2004, 70 MHz, 4 Kanäle, MSO
143-9316 RTB2002, 100 MHz, 2 Kanäle
143-9317 RTB2004, 100 MHz, 2 Kanäle, MSO
143-9318 RTB2004, 100 MHz, 4 Kanäle
143-9319 RTB2004, 100 MHz, 4 Kanäle, MSO
143-9321 RTB2002, 200 MHz, 2 Kanäle
143-9322 RTB2002, 200 MHz, 2 Kanäle, MSO
143-9323 RTB2004, 200 MHz, 4 Kanäle
143-9324 RTB2004, 200 MHz, 4 Kanäle, MSO
143-9325 RTB2002, 300 MHz, 2 Kanäle
143-9326 RTB2002, 300 MHz, 2 Kanäle, MSO
143-9327 RTB2004, 300 MHz, 4 Kanäle
143-9328 RTB2004, 300 MHz, 4 Kanäle, MSO
Wachstumspotenzial
Die Oszilloskope der Serie RTB2000 von Rohde & Schwarz können durch die Installation von Software-Updates angepasst werden. Diese Updates gelten für Auslösung und Dekodierung von seriellen Protokollen und dem Verlauf und dem segmentierten Speichermodus. Der Signalform- und Mustergenerator und die MSO-Fähigkeiten (modellabhängig, siehe unten) sind integriert und müssen lediglich aktiviert werden. Die Bandbreite kann auf bis zu 300 MHz hochgestuft werden, wodurch funktionelle Nachrüstung sehr einfach ist.
Bandbreiten-Upgrades:
Auslösung und Dekodierung
Verlauf und segmentierter Speicher
143-9332 RTB-K15 Verlauf und segmentierter Speicher
Softwareoptionspaket
143-9333 RTB-PK1 Softwareoptionspaket
Mixed-Signal-Option
143-9334 RTB-B1 Mixed-Signal-Option
Funktionsgenerator
143-9335 Funktionsgenerator RTB-B6
Vordere Abdeckung und Tragetasche
Digitale Oszilloskope der RTB2000-Serie von Rohde & Schwarz
Technische Daten
Eigenschaft | Wert |
|---|---|
| Bandbreite | 70MHz |
| Anzahl Analogkanäle | 4 |
| Serie | RTB2000 |
| Kalibriert | ISOCAL |
| Interface | CAN, IIC, LIN, RS232, RS422, RS485, SPI, UART, USB |
| Stromversorgung | Netzbetrieb |
| Anzeigentyp | WXGA |
| Vertikalempfindlichkeit min. | 1mV/div |
| Vertikalempfindlichkeit max. | 5V/div |
| Zeitbasis min. | 1ns/div |
| Display Größe | 10.1Zoll |
| Zufalls-Abtastrate | 2,5 G Sample/Sek. (überlappend) |
| Höhe | 220mm |
| Gewicht | 2.5kg |
| Länge | 390mm |
| Zeitbasis max. | 500s/div |
| Vertikalauflösung | 10 bit, 16 bit (High-Resolution-Dezimationsmodus) |
| Abmessungen | 390 x 152 x 220mm |
| Anstiegszeit | <5ns |
| Sicherheitskategorie | CAT II 400V, CAT III 400V, CAT IV 400V |
