Rohde & Schwarz RTH1002 Handheld Oszilloskop 2-Kanal Analog 100MHz, ISO-kalibriert CAN, IIC, LIN, RS232, RS422, RS485,
- RS Best.-Nr.:
- 188-8103
- Herst. Teile-Nr.:
- RTH1012
- Marke:
- Rohde & Schwarz
- RS Best.-Nr.:
- 188-8103
- Herst. Teile-Nr.:
- RTH1012
- Marke:
- Rohde & Schwarz
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CZ
Produktdetails

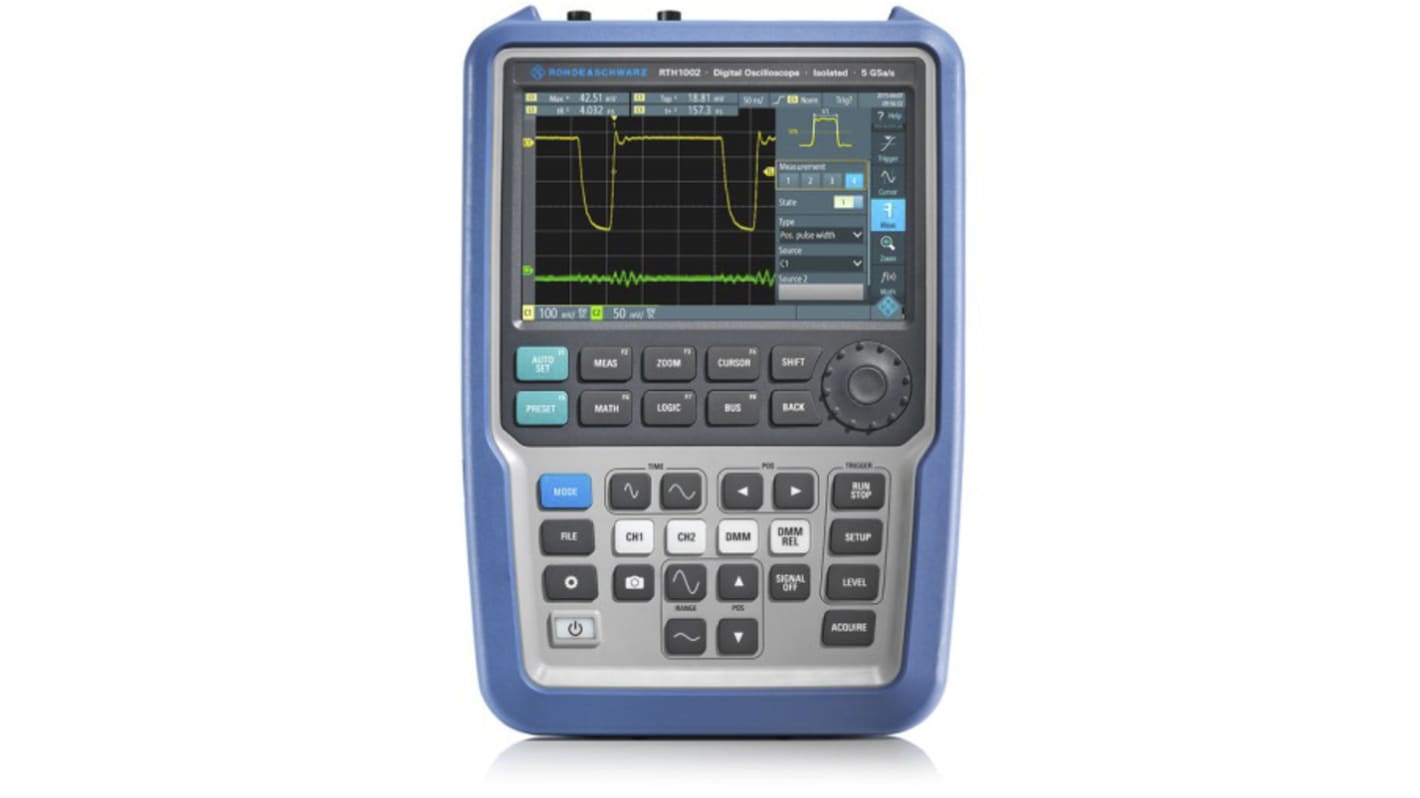

Oszilloskop RTH1002 von Rohde & Schwarz RTH100
Das tragbare digitale Oszilloskop Rohde & Schwarz RTH100 ist ein tragbares Universalwerkzeug für den Einsatz im Labor und im Außendienst. Er ermöglicht eine Bandbreite von 100 MHz, eine Speichertiefe von bis zu 50 MS und eine Abtastrate von bis zu 5 GS/s. Die für den Betrieb dieses Geräts erforderliche Eingangsspannung beträgt 300 V. Dieses Oszilloskop verfügt über ein LCD-TFT-Touch-Display von 7 Zoll mit einer Auflösung von 800 x 480 Pixel. Die Auflösung des Analog-Digital-Wandlers beträgt 10 Bit. Er verfügt über zwei Kanäle. Das Oszilloskop verfügt über isolierte Kanäle für Leistungssignalmessungen bis CAT IV 600 V. Er erfüllt mehrere Funktionen wie Laborleistungs-Oszilloskop, Logik- und Protokollanalysator, Signalform- und Mustergenerator in einem Gerät.
Eigenschaften und Vorteile
• Logik-Tastkopf mit Kabelsatz und 8 Mikrotest-Steckverbindern
• Die Bandbreite kann über Software-Schlüsselcode aktualisiert werden
• Funktioniert mit einem Akku
• Optionale Softwarepakete erhältlich
• Automatische Messung mehrerer Parameter
• Die Bandbreite kann über Software-Schlüsselcode aktualisiert werden
• Funktioniert mit einem Akku
• Optionale Softwarepakete erhältlich
• Automatische Messung mehrerer Parameter
Anwendungen
Bildungseinrichtungen
• Verwendet von Wartungstechnikern
• F&E-Fehlersuche
• Produktionsprüfung
Leistungselektronik
• Verwendet von Wartungstechnikern
• F&E-Fehlersuche
• Produktionsprüfung
Leistungselektronik
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl Analogkanäle | 2 |
Bandbreite | 100MHz |
Oszilloskop Typ | Handheld |
Serie | RTH100 |
Kalibriert | ISOCAL |
Interface | CAN, IIC, LIN, RS232, RS422, RS485, SPI, UART, USB |
Stromversorgung | Batterie-, Netzbetrieb |
Anzeigentyp | TFT LCD |
Vertikalempfindlichkeit min. | 2mV/div |
Vertikalempfindlichkeit max. | 100V/div |
Zeitbasis min. | 1ns/div |
Display Größe | 7Zoll |
Zufalls-Abtastrate | 2,5 Gsps |
Höhe | 293mm |
Länge | 201mm |
Zeitbasis max. | 500s/div |
Vertikalauflösung | 9 bit |
Abmessungen | 201 x 74 x 293mm |
Batterie-Einsatzdauer | 4 Std. |
Gewicht | 2.4kg |
Batterietyp | Aufladbarer Li-Ion-Akku |
Sicherheitskategorie | CAT II 1000 V, CAT III 1000 V, CAT IV 600V |
Anstiegszeit | 3.5ns |
