- RS Best.-Nr.:
- 480-2248
- Marke:
- RS PRO
- RS Best.-Nr.:
- 480-2248
- Marke:
- RS PRO
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- IT

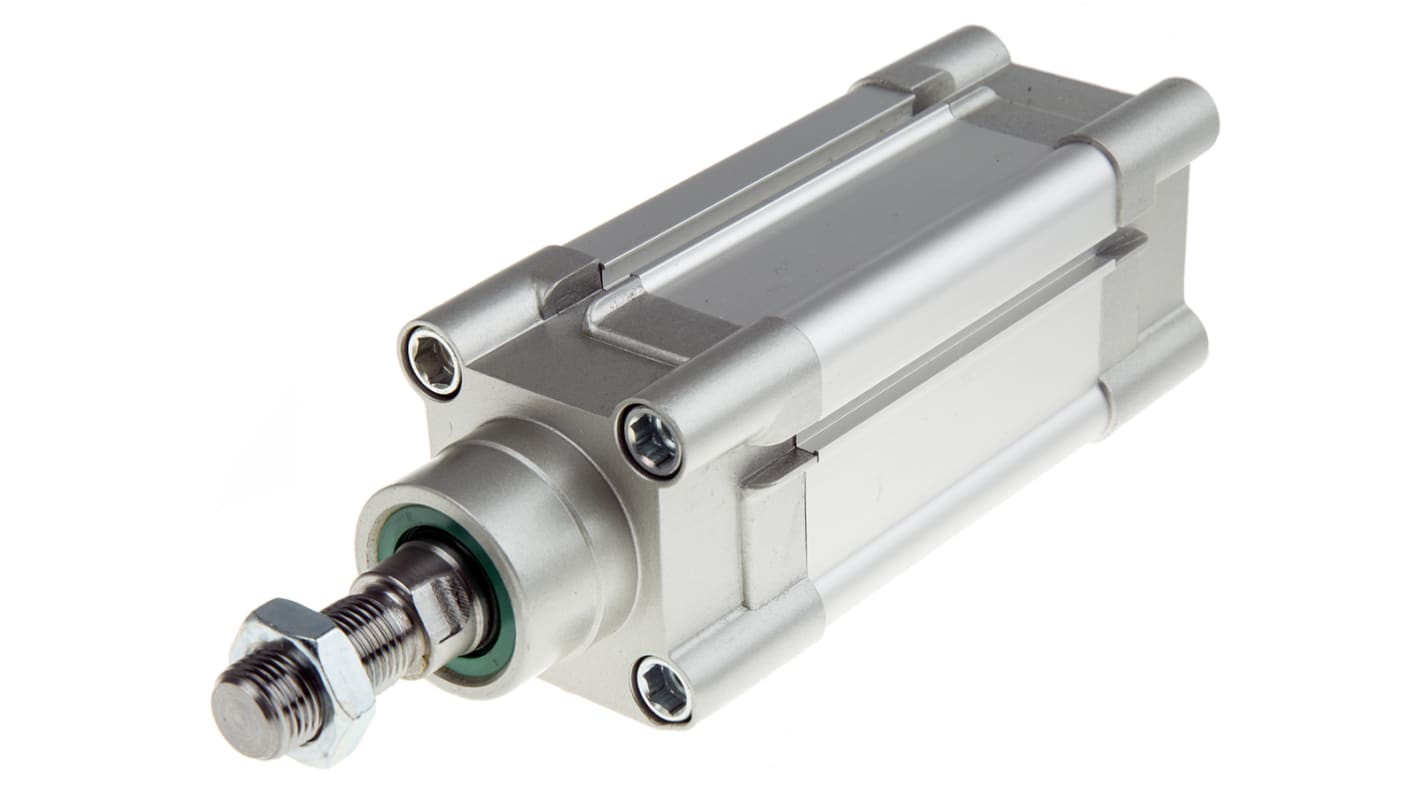

Produktdetails
VDMA-Profilbereich: Ø 32–50 mm
Entspricht den Normen: VDMA 24562 (1992); ISO 6431
Ausführungen: doppeltwirkend und mit Durchsteckstab
Serienmäßig mit Magnetkolben
Clean-Line-Zylinder
Edelstahlkolbenstange
Integrierter Steckplatz für Reed-Schalter
Dichtungskits erhältlich (ein Satz von O-Ringen zur Aufbereitung von RS VDMA-Zylindern)
Komplett mit Kolbenstangenmutter
Ausführungen: doppeltwirkend und mit Durchsteckstab
Serienmäßig mit Magnetkolben
Clean-Line-Zylinder
Edelstahlkolbenstange
Integrierter Steckplatz für Reed-Schalter
Dichtungskits erhältlich (ein Satz von O-Ringen zur Aufbereitung von RS VDMA-Zylindern)
Komplett mit Kolbenstangenmutter
Hinweis
Die folgende Tabelle zeigt theoretische Zylinderschübe in Newton nach Zylinderbohrung, Hub nach außen oder innen und Luftdruck. Diese Zahlen sollten mit dem Faktor 0,85 multipliziert werden, um die Zylindereffizienz zu erhalten.
Technische Daten
Eigenschaft | Wert |
---|---|
Hub | 50mm |
Bohrung | 50mm |
Ausführung | Zweifach |
Serie | CDEM |
Länge | 193mm |
Endlagendämpfung | Gummi |
Abmessungen | 193 x 65 x 65mm |
Breite | 65mm |
Betriebsdruck max. | 10 bar |
Höhe | 65mm |
Betriebstemperatur min. | -20°C |
VDMA Standard | 24562 |
ISO Standard | 6431 |
Betriebstemperatur max. | +80°C |
