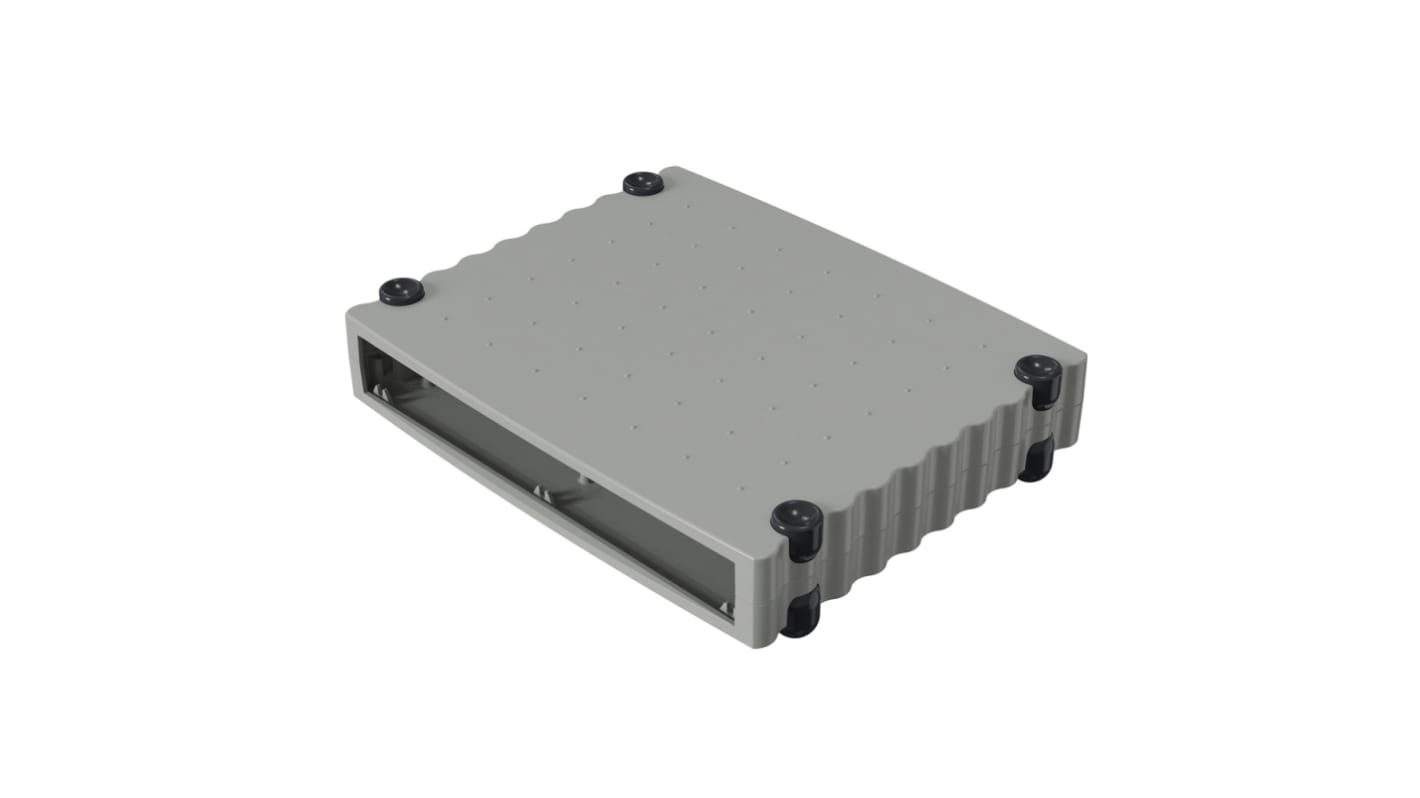

Rose Wavetronic Aluminium Pultgehäuse angeschrägt, Schwarz, 268 x 324 x 55mm

  • RS Best.-Nr. 287-4673
  • Herst. Teile-Nr. 77002010
  • Marke Rose
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: HU
Produktdetails

Wavetronic-Tischgehäuse aus Aluminium Top IP40.

Rose Wavetronic-Tischgehäuse bestehen aus 2 Aluminiumhalbschalen, die Ihnen Top Schutz vor Störimpulsen und Wellen bieten, besonders wichtig bei kleinen Messsignalen. Das Wavetronic-Gehäuse wird für empfindliche Messsysteme für C- und I- und PC-Systeme verwendet. Das Design ermöglicht das Stapeln mehrerer Gehäuse und mit den Füßen und Kopfteilen können Sie bei Bedarf ein Tower-System entwickeln. Das vielseitige Gehäuse kann eine integrierte Elektronikplatine aufnehmen oder an den Halbschalen des Gehäuses befestigt werden.

Eigenschaften und Vorteile.

• Wavetronic-Tischgehäuse.
• Halbschalter-Aluminium-Gehäuse DIN EN 1706 EN AC-AlSi 12 (Fe).
• Seitenprofile aus DIN EN 573 EN AW-AlMgSi.
• Schützt vor Störimpulsen und Wellen.
• Empfindliche Messsysteme für C- und I- und PC-Systeme.
• Ermöglicht das Stapeln mehrerer Gehäuse mit Füßen und Kopfteilen (Entwicklung von Tower-Systemen).
• Kann die integrierte Elektronik aufnehmen.
• IP 40 gemäß EN 60529.
• Temperaturbereich: -40 °C bis +80 °C.

Farben: Pulverbeschichtet.

• Gehäuse hellgrau (RAL 7035). • Gehäuse Fuß Graphitgrau (RAL 7034).
• Gehäuse schwarz (RAL 9005).
• Gehäusefuß Rot (RAL 3003).

Top Modelle erhältlich.

• Best.-Nr. 2874667, Teilenummer 77,00 10 10, Typ WT 1-1, 324 x 268 x 55 mm (schwarz/grau).
• Best.-Nr. 2874673, Teilenummer 77,00 20 10, Typ WT 2-1, 324 x 268 x 55 mm (schwarz).
• Best.-Nr. 2874689, Teilenummer 77,00 20 20, Typ WT 2-2, 324 x 268 x 101 mm (schwarz).
• Best.-Nr. 2874695, Teilenummer 77,00 10 20, Typ WT 1-2, 324 x 268 x 101 mm (schwarz/grau).
• Best.-Nr. 2874702, Teilenummer 77,00 10 30, Typ WT 1-3, 324 x 268 x 147 mm (schwarz/grau).
• Best.-Nr. 2874724, Teilenummer 77,00 20 30, Typ WT 2-3, 324 x 268 x 174 mm (schwarz).
• Best.-Nr. 2874730, Teilenummer 77,00 10 40, Typ WT 1-4, 324 x 268 x 193,5 mm (schwarz/grau).

Gehäusezubehör erhältlich.

• Best.-Nr. 2874752, Typ WT 1-1, WT 2-1, Frontplatte/Platte, 287 x 37 mm.
• Best.-Nr. 2874768, Typ WT 2-2, WT 1-2, Frontplatte/Platte, 287 x 83 mm.
• Best.-Nr. 2874774, Typ WT 1-3, WT 2-3, Frontplatte/Platte, 287 x 129 mm.
• Best.-Nr. 2874780, Typ WT 1-4, Frontplatte. 287 x 176 mm.

Typische Anwendungen:

• MCR-Technologie.
• C und I.
• PC-Systeme.

(IP) Schutz vor eindringenden Medien und was es bedeutet.

• Die erste Zahl ist der Schutz vor Feststoffen.
• Die zweite Zahl ist der Schutz vor Flüssigkeiten.
• Die Schutzart IP klassifiziert die Schutzarten gegen das Eindringen von festen Objekten (einschließlich Körperteilen wie Händen und Fingern), Staub, versehentlichen Kontakt und Wasser in elektrische Gehäuse.

Häufig gestellte Fragen.

Kann das Gehäuse im Außenbereich verwendet werden? Nein, IP40 bietet Staubschutz und Schutz auch vor Feststoffen über 1 mm, es gibt keinen Schutz vor Flüssigkeiten.

Was ist im Lieferumfang enthalten?

• Gehäuse.
• Fuß- und Kopfbefestigungen zum Stapeln.

Normen

IP 40 EN 60529.

Technische Daten
Eigenschaft Wert
Gehäusematerial Aluminium
Länge Außen 268 mm
Breite Außen 324 mm
Höhe Außen 55 mm
Abmessungen Außen 268 x 324 x 55mm
Gewicht 2.3kg
Geneigte Front Nein
Farbe Schwarz
Serie Wavetronic
Besondere Merkmale MCR-Technologie
Innenmontagetyp Montagevorsprünge
Gehäuseschutzart IP40
