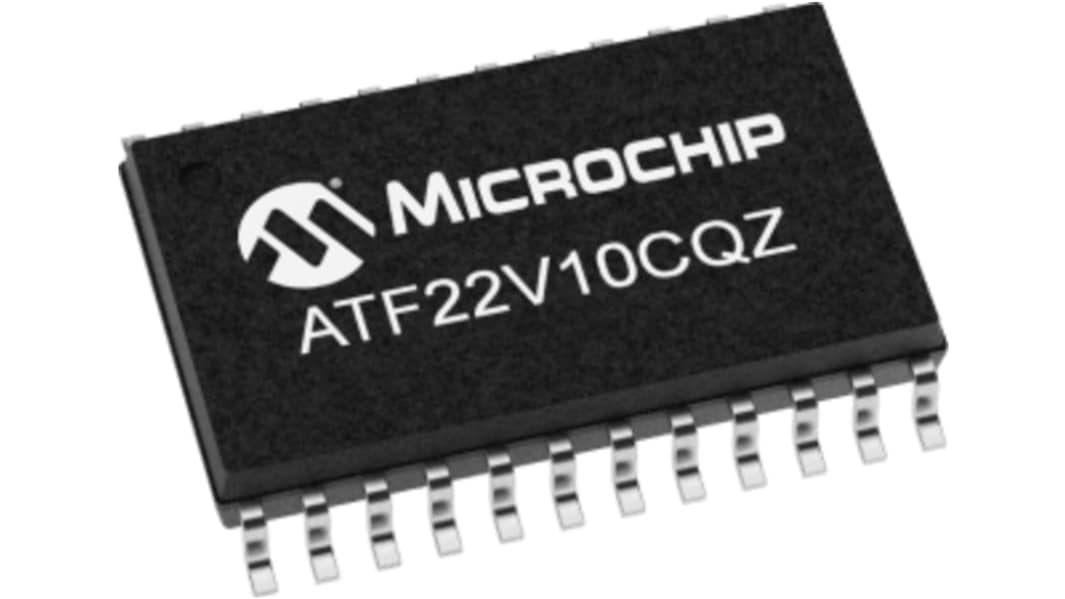

ATF22V10CQZ-20XU, SPLD (Simple Programmable Logic Device) ATF22V10CQZ 10 Makrozellen 22 I/O 12ns CMOS 24-Pin TSSOP

  • RS Best.-Nr. 177-1510
  • Herst. Teile-Nr. ATF22V10CQZ-20XU
  • Marke Microchip
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: TW
Produktdetails

Das leistungsstarke CMOS-programmierbare Logikgerät (PLD) mit dem bewährten, elektrisch löschbaren Microchip-Flash-Speicher unterstützt Geschwindigkeiten von bis zu 25 ns. Alle Drehzahlbereiche sind über den Bereich von 3,0 V bis 5,5 V für industrielle und gewerbliche Temperaturbereiche spezifiziert. Das Gerät bietet eine Niederspannungs- und Kantensensorik- "Null"-Leistungs-CMOS-PLD-Lösung mit "Null"-Standby-Strom (typischerweise 5 μA).

Leistungsmerkmale:Betriebsbereich: 3,0 V bis 5,5 VFortschrittlicher, elektrisch löschbarer, programmierbarer Niederspannungs-LogikschaltkreisBenutzergesteuerte Abschaltstrom-Pin-Optionim gesteuerten Standby-Leistungsmodus (10 μA typisch)Gut geeignet für batteriebetriebene Systeme10 ns maximale AusbreitungsverzögerungCMOS- und TTL-kompatible Ein- und AusgängeLatch-Funktion-Hold-Eingänge zu vorherigen LogikzuständenFortschrittliche elektrisch löschbare TechnologieReprogrammierbar100 % getesteter, hochzuverlässiger CMOS-ProzessDatenspeicherung auf 20 Jahre100 Lösch-/Schreibzyklen2000 V ESD-Schutz 200 mA Latch-Up-StörfestigkeitTemperaturbereiche in der Industrie

Technische Daten
Eigenschaft Wert
Familie ATF22V10CQZ
Anzahl der Makro-Zellen 10
Anzahl der User I/Os 22
In System Programmierbarkeit In System
Reprogrammierbarkeit-Support Ja
Montage-Typ SMD
Gehäusegröße TSSOP
Pinanzahl 24
Signalverzögerungszeit max. 12ns
Fertigungstechnologie CMOS
Abmessungen 7.9 x 4.48 x 1.05mm
Höhe 1.05mm
Betriebstemperatur max. +85 °C
Signalverzögerungszeit @ Testbedingung 50pF
Länge 7.9mm
Arbeitsspannnung max. 5,5 V
Breite 4.48mm
Betriebstemperatur min. –40 °C
Arbeitsspannnung min. 4,5 V
124 lieferbar innerhalb von 2 Werktag(en) (Mo-Fr).
Preis pro: Stück (In einer Stange von 62)
1,532
(ohne MwSt.)
1,777
(inkl. MwSt.)
Stück
Pro Stück
Pro Stange*
62 +
1,532 €
94,984 €
*Bitte VPE beachten
Nicht als Expresslieferung erhältlich.
