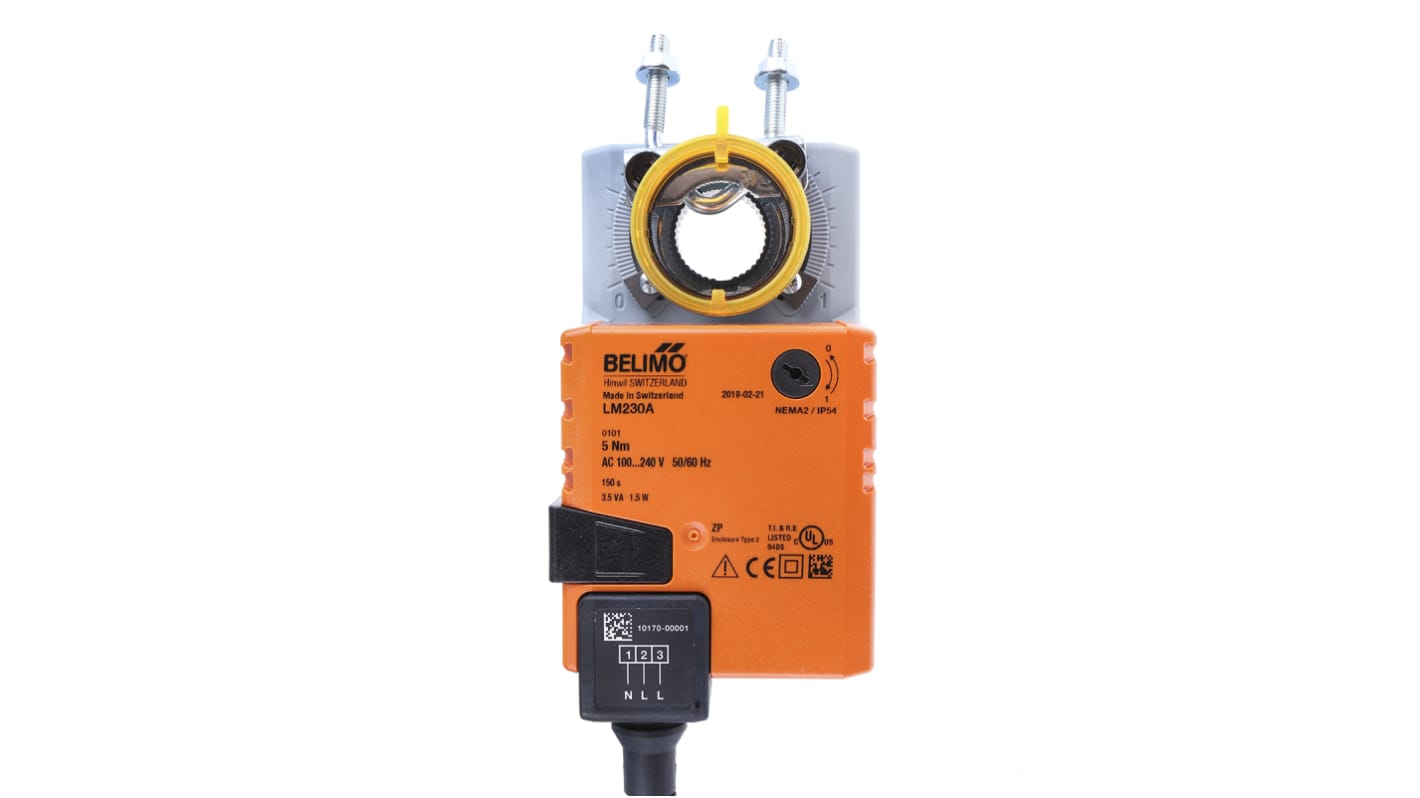

Drosselklappenantrieb Offen/Geschlossen, 240 V ac, 5Nm

  • RS Best.-Nr. 504-1191
  • Herst. Teile-Nr. LM230A
  • Marke Belimo
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: CH
Produktdetails

Belimo Klappenbetätigungselement

Das Belimo Dämpferbetätigungselement hat eine Steuerung mit offener/enger Öffnung. Dieses Betätigungselement verfügt über eine einstellbare U-Klemme, die runde oder quadratische Wellen aufnimmt. Es handelt sich um einen Dreh-/Lüftungsschlitzantrieb. Er ist kompatibel mit allen führenden Marken von HLK-Steuerungen. Das Dämpferbetätigungselement wird zur Einstellung von Luftklappen in Lüftungs- und Klimaanlagen in Gebäuden verwendet. Dieses Betätigungselement arbeitet mit der Kippdrehmomenttechnologie, die keine Endschalter erfordert. Das Dämpferbetätigungselement hat keine Endschalter und ist überlastfest. Er erfordert eine Versorgungsspannung von 240 V ac/dc.

Optionaler Hilfsschalter (Best.-Nr. 504-1545) geeignet für den Einsatz mit LM-, NM-, SM- und GM-Dämpfer-Betätigungselementen, verfügt über 2 SPDT-Schalter für 3 (0,5) A 250 V ac und wird mit 1 m Kabel geliefert.

Eigenschaften und Vorteile

Die Lebensdauer beträgt mindestens 60000
Drucktaste zur Handhilfsbetätigung
Richtungsänderungsschalter
Die Kabellänge beträgt 1 m
Umgebungstemperaturbereiche zwischen -30 °C und 50 °C.
Wartungsfrei
Niedriger Energieverbrauch von bis zu 1,5 W
Die maximale Dämpferfläche beträgt 1 m2
Die Kompatibilität der Dämpferspindel liegt zwischen 6 mm und 20 mm
Das Motordrehmoment beträgt 5 Nm
Der Geräuschpegel beträgt 35 dB

Zertifizierungen

Schutzart IP54
CE gemäß 89/336/EEC
92/31/EWG
UL-Gehäuse Typ 2
IEC/EN 60730-1
IEC/EN 60730-2-14

Technische Daten
Eigenschaft Wert
Klappengröße max. 1m²
Luftklappen Kompatibilität 6 → 20mm
Leistungsaufnahme 1.5W
Ansteuerung Offen/Geschlossen
Versorgungsspannung 240 V ac
Motormoment 5Nm
Geräuschpegel 35dB(A)
Achsgröße max. 20mm
Achsgröße min. 6mm
4 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
22 weitere lieferbar innerhalb 2 Werktag(e) (Mo-Fr).
Preis pro: Stück
101,08
(ohne MwSt.)
117,25
(inkl. MwSt.)
Stück
Pro Stück
1 - 9
101,08 €
10 - 24
96,03 €
25 +
90,97 €
