Bluetooth-System-on-Chip (SOC) NRF51422-QFAA-T , Mikrocontroller für Aktive RFID, Publikums-Rückmeldesysteme,

Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: TW
Produktdetails

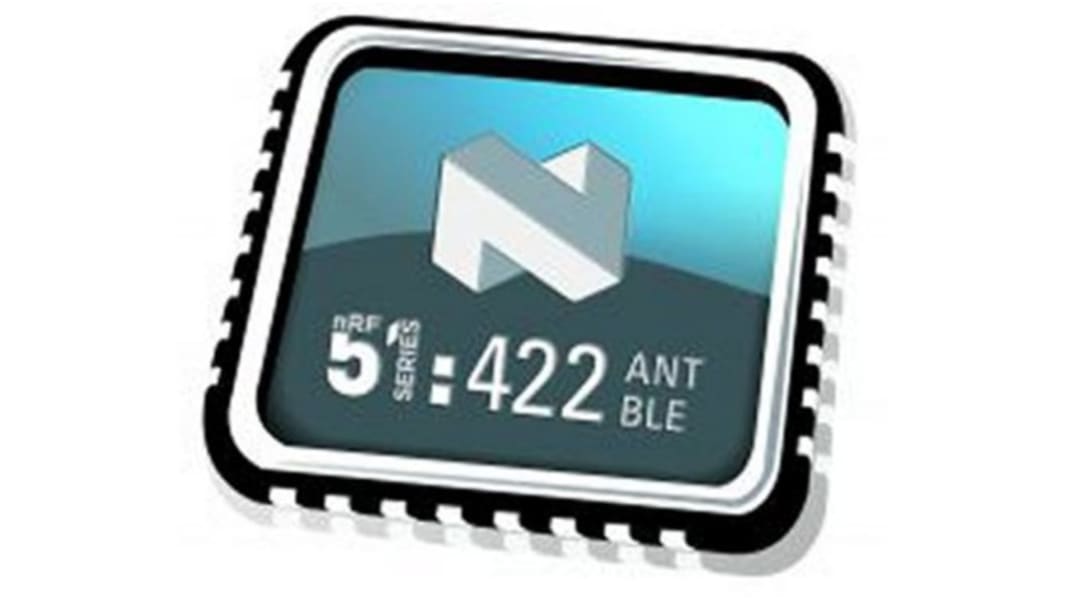

nRF51422 ANT™/ Bluetooth Smart Transceiver-SoC

Der nRF51422 von Nordic Semiconductors ist ein 2,4 GHz Multi-Protokoll HF-Transceiver für ANT, Bluetooth Smart und NordicGazell-Protokollstapel-Anwendungen. Er umfasst einen HF-Transceiver, einen ARM Cortex-M0 Core-Mikrocontroller, Flash-Speicher und analoge/digitale Peripheriegeräte auf einem einfachen QFN- oder WLCSP-Chip. Das Gazell-Protokoll ist kompatibel mit den Transceivern der Serie nRF24L.

HF-Transceiver Serie nRF51, 2,4 GHz
HF-Ausgangsleistung: +4 dBm
Empfängerempfindlichkeit: –93 dBm @ 1 Mbit/s (BLE), –90 dBm @ 1 Mbit/s (ANT)
OTA-Datenrate: bis zu 2 Mbit/s
Unterstützt die energiesparenden Protokoll Bluetooth BLE/Smart, ANT und Gazell
32 bit ARM Cortex-M0 Core-Mikrocontroller
ADC mit 8 Kanälen, 8/9/10 bit
31 x GPIO
Serielle Kommunikation: UART, SPI, I²C
Quadraturdekoder
AES-Verschlüsselung
Echtzeituhr (RTC)
Flexibles Stromüberwachungssystem
Stromversorgung: +1,8V bis 3,6 V dc
Betriebstemperaturbereich: –25 bis +75 °C
Anwendungen: Mobiltelefon-Zubehör, in die Kleidung integrierte Geräte, Smart Home, Näherungs-/Alarmsensoren, Sport, Fitness- und Gesundheitssensoren, Smart RF-Tags, Spielzeuge und elektronische Spiele, intelligente Haushaltsgeräte, industrielle und gewerbliche Sensoren, Internet der Dinge (IoT)

RS-Produktcodes
nRF51422-QFAA 256 KB Flash-Speicher, 16 KB RAM (885-5760)
nRF51422-QFAC 256 KB Flash-Speicher, 32 KB RAM (885-5772)
nRF51422-QFAB 128 KB Flash-Speicher, 16 KB RAM (885-5779)

Technische Daten
Eigenschaft Wert
Prozessoreinheit Mikrocontroller
Anwendung Aktive RFID, Ferngesteuertes Spielzeug, Heim- oder industrielle Automatisierung, Interaktive Unterhaltungsgeräte, Logistik und Warenverfolgung, Personal-Area-Netzwerke, Publikums-Rückmeldesysteme, Umgebungssensornetzwerke
Technologie Bluetooth Smart
Montage-Typ SMD
Gehäusegröße QFN
Pinanzahl 48
Abmessungen 6 x 6 x 0.9mm
Höhe 0.9mm
Länge 6mm
Arbeitsspannnung max. 3,6 V
Betriebstemperatur max. +75 °C
Arbeitsspannnung min. 1,8 V
Betriebstemperatur min. –25 °C
Breite 6mm
110 lieferbar innerhalb von 2 Werktag(en) (Mo-Fr).
Preis pro: Stück (In einer VPE à 2)
2,375
(ohne MwSt.)
2,826
(inkl. MwSt.)
Stück
Pro Stück
Pro Packung*
2 +
2,375 €
4,75 €
*Bitte VPE beachten
Nicht als Expresslieferung erhältlich.
Verpackungsoptionen:
