- RS Best.-Nr.:
- 165-6021
- Herst. Teile-Nr.:
- VS-2N5206
- Marke:
- Vishay
Voraussichtlich ab 18.09.2024 verfügbar.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück (In einem Beutel mit 100)
12,881 €
(ohne MwSt.)
15,328 €
(inkl. MwSt.)
Stück | Pro Stück | Pro Beutel* |
100 + | 12,881 € | 1.288,10 € |
*Bitte VPE beachten |
- RS Best.-Nr.:
- 165-6021
- Herst. Teile-Nr.:
- VS-2N5206
- Marke:
- Vishay
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- IN
Produktdetails

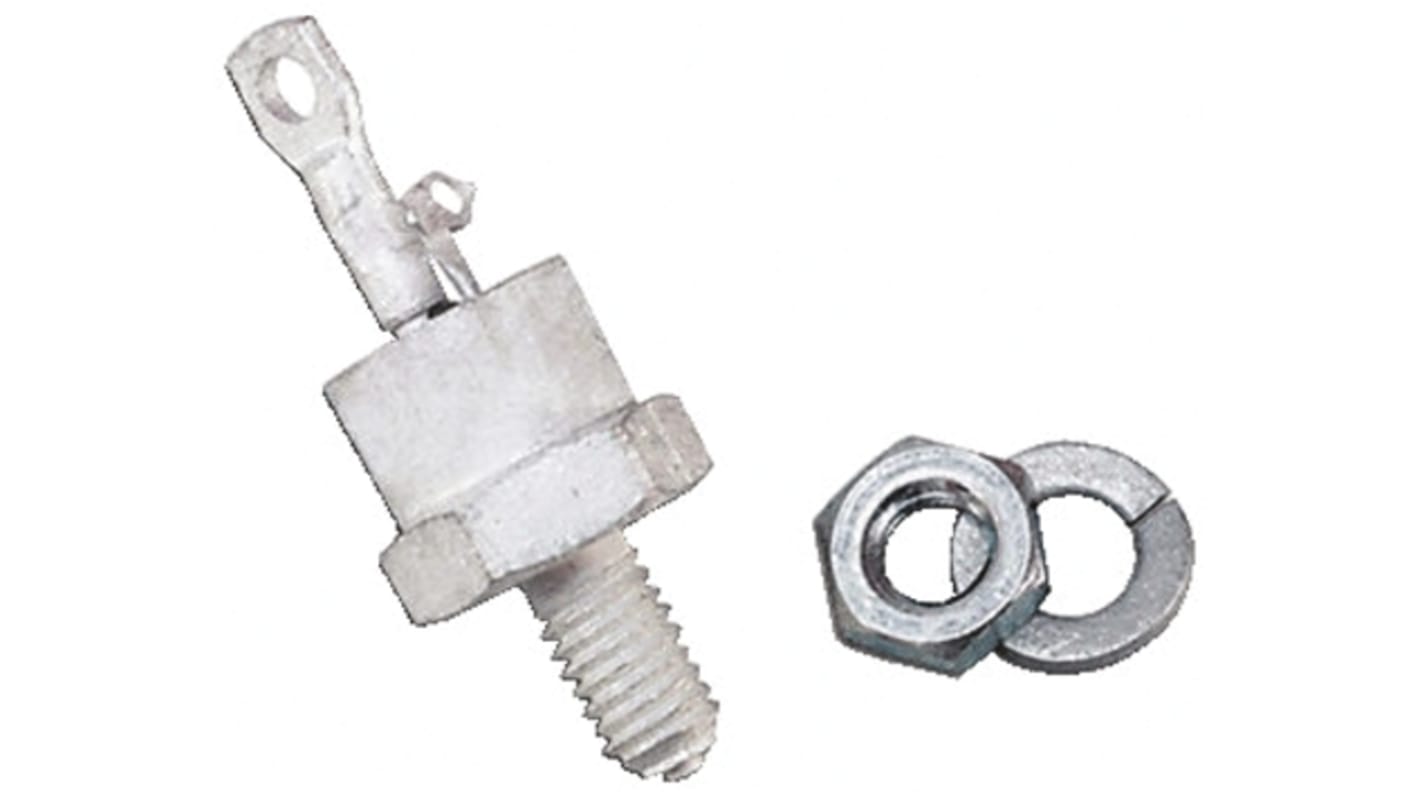

Phasenanschnittsteuerungs-Thyristoren, Vishay Semiconductor
Thyristoren - Vishay Semiconductor
Ein Thyristor ist ein Halbleitergerät mit vier Schichten aus abwechselndem n- und p-Material. Er verhält sich wie ein bistabiler Schalter, ist leitend, wenn sein Gate einen Stromstoß empfängt, und leitet weiterhin, solange eine Vorspannung anliegt. Thyristoren sind gleichbedeutend mit gesteuerten Silizium-Gleichrichtern (Silicon-Controlled Rectifier; SCR).
Kapselthyristoren mit elektrisch isolierter Grundplatte. Geeignet für Batterieladegeräte, Schweiß- und Galvanisieranlagen, regelbare Netzteile sowie Temperatur- und Drehzahlsteuerungen
Kapselthyristoren mit elektrisch isolierter Grundplatte. Geeignet für Batterieladegeräte, Schweiß- und Galvanisieranlagen, regelbare Netzteile sowie Temperatur- und Drehzahlsteuerungen
Technische Daten
Eigenschaft | Wert |
---|---|
On-State Strom durchschnittlich | 22A |
Thyristor-Typ | SCR |
Gehäusegröße | TO-208AA |
Spitzen-Sperrspannung periodisch | 1000V |
Spitzenstrom | 340A |
Montage-Typ | Schraubmontage |
Gate-Triggerstrom max. | 80mA |
Gate-Triggerspannung max. | 3V |
Haltestrom max. | 200mA |
Pinanzahl | 2 |
Abmessungen | 15.5 x 14.3 x 41.7mm |
Durchmesser | 15.5mm |
Durchlassspannung-Spitzenwert | 2.3V |
Betriebstemperatur max. | +125 °C |
Betriebstemperatur min. | –40 °C |
- RS Best.-Nr.:
- 165-6021
- Herst. Teile-Nr.:
- VS-2N5206
- Marke:
- Vishay
