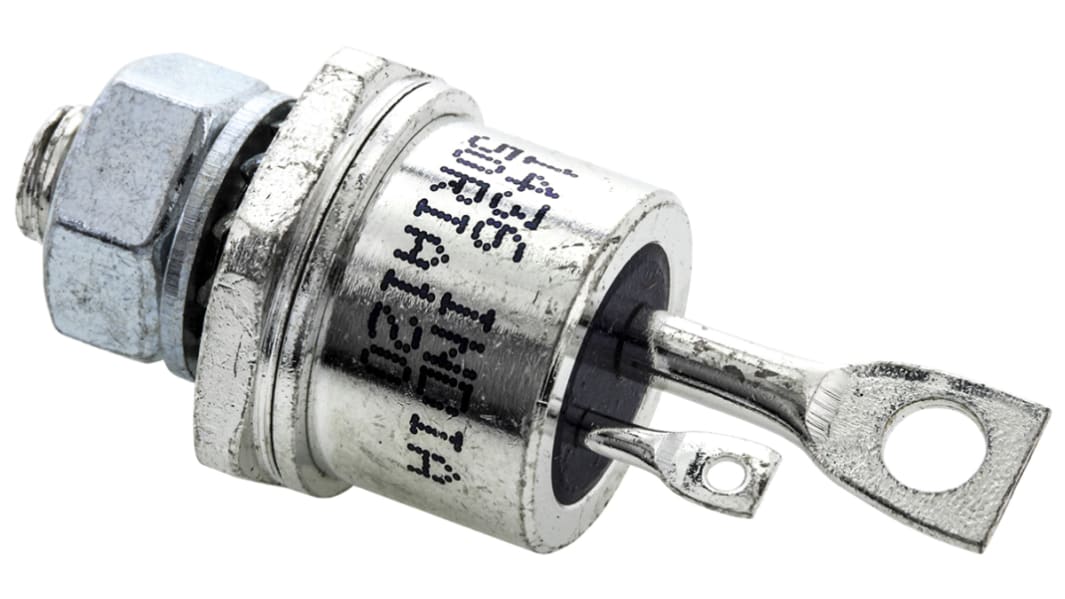

SCR Thyristor VS-50RIA120, 1200V 50A, Gate-Trigger 100mA, TO-65 2-Pin

  • RS Best.-Nr. 395-3474
  • Herst. Teile-Nr. VS-50RIA120
  • Marke Vishay
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Produktdetails

Phasenanschnittsteuerungs-Thyristoren, Vishay Semiconductor

Thyristoren - Vishay Semiconductor

Ein Thyristor ist ein Halbleitergerät mit vier Schichten aus abwechselndem n- und p-Material. Er verhält sich wie ein bistabiler Schalter, ist leitend, wenn sein Gate einen Stromstoß empfängt, und leitet weiterhin, solange eine Vorspannung anliegt. Thyristoren sind gleichbedeutend mit gesteuerten Silizium-Gleichrichtern (Silicon-Controlled Rectifier; SCR).
Kapselthyristoren mit elektrisch isolierter Grundplatte. Geeignet für Batterieladegeräte, Schweiß- und Galvanisieranlagen, regelbare Netzteile sowie Temperatur- und Drehzahlsteuerungen

Technische Daten
Eigenschaft Wert
On-State Strom durchschnittlich 50A
Thyristor-Typ SCR
Gehäusegröße TO-65
Spitzen-Sperrspannung periodisch 1200V
Spitzenstrom 1490A
Montage-Typ Gewindemontage
Gate-Triggerstrom max. 100mA
Gate-Triggerspannung max. 2.5V
Haltestrom max. 200mA
Pinanzahl 2
Länge 19.2mm
Breite 17.35mm
Höhe 42.5mm
Abmessungen 19.2 x 17.35 x 42.5mm
Spitzen Off-State Strom periodisch 15mA
Durchlassspannung-Spitzenwert 1.6V
Spitzen-Sperr-Durchlassspannung periodisch 1200V
Betriebstemperatur max. +125 °C
Betriebstemperatur min. -40 °C
43 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
68 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Preis pro: Stück
20,71
(ohne MwSt.)
24,64
(inkl. MwSt.)
Stück
Pro Stück
1 - 4
20,71 €
5 - 19
18,84 €
20 - 49
18,25 €
50 - 99
16,37 €
100 +
15,58 €
Verpackungsoptionen:
