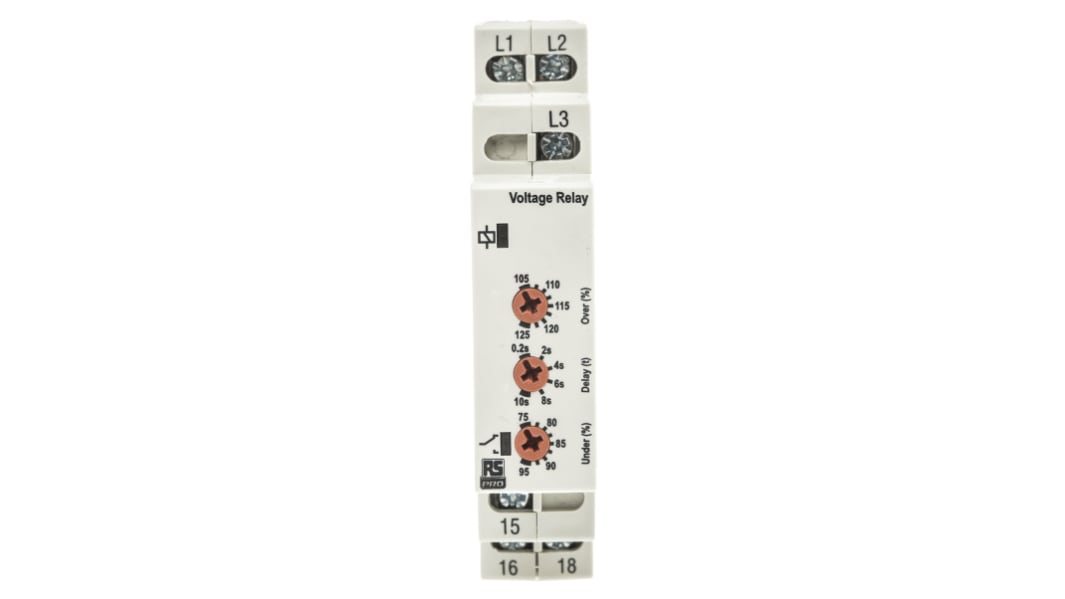

RS PRO Überwachungsrelais, für Phase, Spannung 3-phasig, 1-poliger Wechsler Überspannung, Unterspannung DIN-Schienen
- RS Best.-Nr.:
- 102-6137
- Marke:
- RS PRO
3 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
34 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Im Warenkorb
Preis pro Stück
83,58 €
(ohne MwSt.)
99,46 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 - 4 | 83,58 € |
| 5 - 9 | 80,23 € |
| 10 - 24 | 79,40 € |
| 25 + | 75,22 € |
- RS Best.-Nr.:
- 102-6137
- Marke:
- RS PRO
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- GB
Produktdetails
RS Pro Phase, Spannungsüberwachungsrelais mit 1-poligen Wechslerkontakten, 3-phasig, Überspannung, Unterspannung
Sie müssen Geräte vor Ausfällen durch Überspannung und Unterspannung schützen? Testen Sie dieses dreiphasige Überwachungsrelais von RS Pro. Diese Komponente verfügt über Mikroprozessortechnologie, die in der Lage ist, Messungen von Phase-zu-Phasen-Spannungen durchzuführen und die Verbindung im Stromkreis zu unterbrechen, wenn die Spannung zu hoch oder zu niedrig wird.
Es ist schnell und einfach, das Relais an Ihre Bedürfnisse anzupassen. Die Mindestspannung kann für Unterspannung auf 380 V und für Überspannungen auf 500 V geändert werden. Es gibt auch eine Zeitverzögerung, die die Auslösung stoppt, wenn eine temporäre Spannungseinbrüche vorhanden sind.
Es ist schnell und einfach, das Relais an Ihre Bedürfnisse anzupassen. Die Mindestspannung kann für Unterspannung auf 380 V und für Überspannungen auf 500 V geändert werden. Es gibt auch eine Zeitverzögerung, die die Auslösung stoppt, wenn eine temporäre Spannungseinbrüche vorhanden sind.
Eigenschaften und Vorteile
- Einpolige Doppelumschalter (SPDT) Kontaktkonfiguration
- Abmessungen: 17,5 x 66,5 x 89 mm (Höhe)
- Drei Phasen
- Frequenzbereich von 48 bis 63 Hz
- Betriebstemperaturbereich von -20 °C bis +60 °C.
- Spannungserfassungsbereich von 300 bis 380 V (Unterspannung), 420 bis 500 V (Überspannung)
- Phasen- und Spannungsüberwachungsanwendung
- DIN-Schienenmontage
- Einpolig
- Phasenausfall und Phasenfolgeempfindlichkeit
- Zu den besonderen Merkmalen gehören zwei LEDs zur Anzeige von Betriebszuständen, Erkennung von falscher Phasenfolge und Phasenausfall, feste Zeitverzögerung, fester Unterspannungsauslösepegel, Messung von Phase-zu-Phasen-Spannungen, mikroprozessorbasiertes Relais, Überwachung der eigenen Versorgung zur Erkennung einer Unterspannung auf einer oder mehreren Phasen, Echt-Effektivwert Überwachung (ROTRONIC-Überwachungssystem)
- Erfüllt die Normen CE, EMV (elektromagnetische Verträglichkeit) EN 61000-6, IEC
- Versorgungsspannung von 400 V ac
- Ausführung mit Schraubklemmen
- Zeitverzögerung von 0,2 bis 10 s.
- Überspannungs- und Unterspannungsempfindlichkeit
Technische Daten
Eigenschaft | Wert |
|---|---|
| Überwachungsanwendungen | Phase, Spannung |
| Elektrische Phasen | 3 |
| Kontaktanordnung | 1-poliger Wechsler |
| Spannungsempfindlichkeit | Überspannung, Unterspannung |
| Montage Typ | DIN-Schienen |
| Empfindlichkeit der Phase | Phasenausfall, Phasenfolge |
| Verzögerungszeit | 0,2 → 10s |
| Frequenzabtastungsbereich | 48 → 63Hz |
| Serie | L |
| Betriebstemperatur min. | -20°C |
| Abmessungen | 17.5 x 66.5 x 89mm |
| Betriebstemperatur max. | +60°C |
| Breite | 17.5mm |
| Höhe | 89mm |
| Anzahl der Pole | 1 |
| Besondere Merkmale | 2 LEDs für die Anzeige der Betriebszustände, Einstellung für Zeitverzögerung, Einstellung des Grenzwertes für die Unterspannungsauslösung. Erkennt falsche Phasenfolge und Phasenausfall, misst die Phase-Phase-Spannungen. Mikroprozessorbasiertes Relais, Überwacht die eigene Versorgung und erkennt eine bestehende Unterspannung auf einer oder mehreren Phasen, Echt-Effektivwert-Überwachung |
| Anschluss Typ | Schraubbefestigung |
| Länge | 66.5mm |
| Betriebstemperaturbereich | +60°C |
