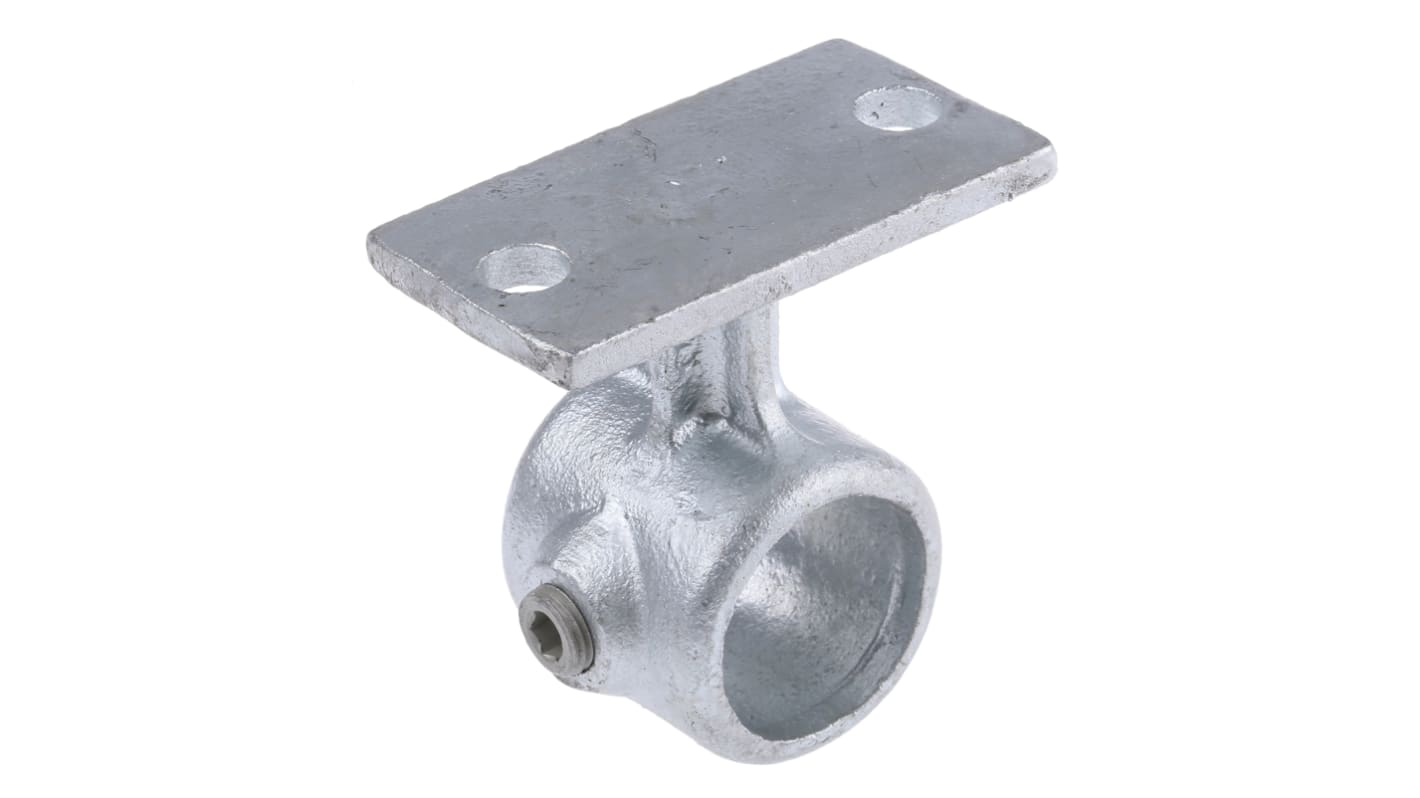

RS PRO Handlaufhalter, System 143, Ø 33.7mm Gusseisen

Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: Nicht zutreffend
Ursprungsland: GB
Produktdetails

Handlauf, Wandmontage

Auch zur Befestigung von Strukturen an Wänden oder von Verschleißplatten an der Basis einer Aufwärtsschiene

Abmessungen (mm)
Rohrgröße Ref. B C D E F
1 57 44 82 63 10
2 63 44 102 76 10
3 67 48 108 85 10

Hinweis

In der Tabelle "Auswahlhilfe" sind die alphabetischen Schlüssel in der Abbildung mit den spezifischen Armaturen (es ist auch eine typische Bestell-Nr. genannt) verknüpft.

//media.rs-online.com/t_line/L286368-01.gif

Normen

BS 1387

Treppenhausfittings

Die Strichzeichnung zeigt einige typische Anwendungen für die Fittings bei der Auslegung von Treppenhaus-Handläufen.

Für Rohrreferenzgrößen 1, 2 und 3.

Die Auswahltabelle zeigt die Verbindung zwischen dem alphabetischen Schlüssel in der Zeichnung und dem jeweiligen Fitting (mit Angabe einer typischen Bestellnummer).

Auswahltabelle
Schlüssel Beschreibung Fitting Best.-Nr.
H 90° Bogen
286-3370
M Flanschschienenbefestigung
286-3623
Q Drahtgitterclip, einzeln
415-7037
S Handlaufhalter
286-3689
T Schwenkkombination, einzeln
286-3522
U Schwenkkombination, doppelt
286-3544
V Variables Winkelstück 15° bis 60°
415-5968
W Einst. Kurzes T-Stück 30° bis 60°
415-6006
X Zweifach-Buchsenkreuz, einstellbar 30° bis 45°
415-6034
J Kurzer T-Schwenkarm
415-6191
Z Endanschlag aus Kunststoff
286-3718

Hinweis

Die Auswahltabelle zeigt die Verbindung zwischen dem alphabetischen Schlüssel in der Zeichnung und dem jeweiligen Fitting (mit Angabe einer typischen Bestellnummer).

Technische Daten
Eigenschaft Wert
Strukturelement-Typ Rundrohr
Anschlusstyp Geländerhalterung
Passend für Strebenprofil Typ 1
Passend für Rohrdurchmesser 33.7mm
Produktfamilie RS Handlaufsystem
Material Gusseisen
Produkt-System 143
