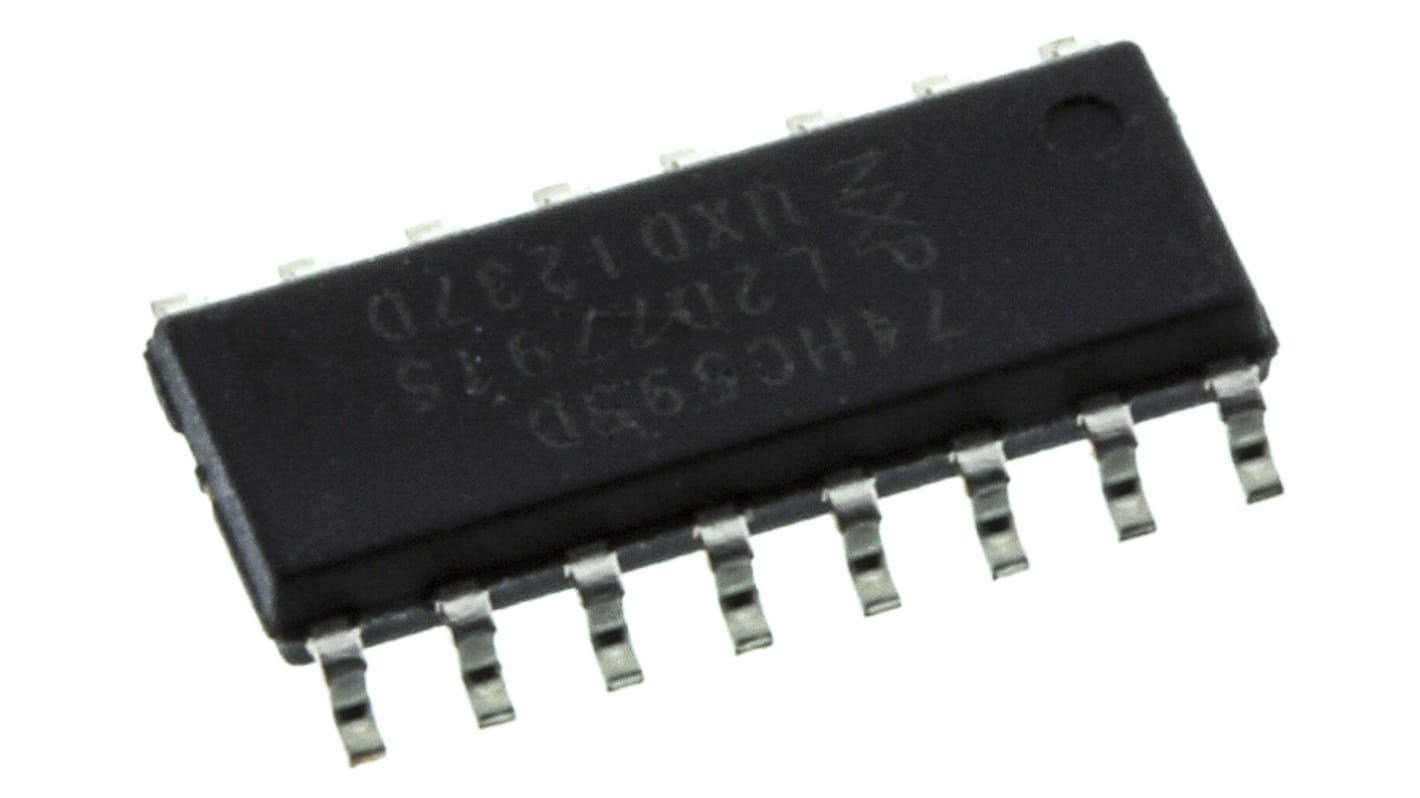

74HC595D,112 8-Bit Schieberegister HC Seriell - Seriell/Parallel Uni-Directional 16-Pin SOIC 1

  • RS Best.-Nr. 436-7638
  • Herst. Teile-Nr. 74HC595D,112
  • Marke Nexperia
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: kompatibel (Zertifikat anzeigen)
Ursprungsland: CN
Produktdetails

Zähler und Schieberegister Familie 74HC, Nexperia

Eine Serie von Zählern und Schieberegistern aus der 74HC-Familie von CMOS-Logik-ICs von NXP. Die 74HC-Familie basiert auf CMOS-Technologie mit Siliziumgatter, um ähnliche Betriebsgeschwindigkeiten zu erreichen wie die LSTTL-Familie, jedoch mit dem geringen Stromverbrauch normaler integrierter CMOS-Schaltkreise.

Hochgeschwindigkeits-CMOS-Logikschaltkreise
Betriebsspannung: 2 bis 6 V
Kompatiblität: Eingang CMOS, Ausgang CMOS

74HC595 und 74HCT595 sind 8-Bit Serial-In/Serial oder Parallel-Out-Schieberegister mit einem Speicherregister und Tri-State-Ausgängen. Schiebe- und Speicherregister haben separate Takte. Das Gerät verfügt über einen seriellen Eingang (DS) und einen seriellen Ausgang (Q7S) zur Aktivierung der Kaskadierung und eines asynchronen Rückstellungs-MR-Eingang. Ein LOW am MR führt zur Rücksetzung des Schieberegisters. Daten werden an den LOW-to-HIGH-Übergängen des SHCP-Eingangs verschoben. Die Daten im Schieberegister werden an das Speicherregister an einem LOW-to-HIGH-Übergang des STCP Eingangs verschoben. Wenn beide Takte miteinander verbunden sind, liegt das Schieberegister immer einen Taktimpuls vor dem Speicherregister.

Einfache SteuerungsschnittstelleE/A-ErweiterungAsynchrone und synchrone LadeoptionenHohe FrequenzKaskadierbarLED-TreiberAnwendungsbereicheDisplayBedienteile

Produktfamilie 74HC

Technische Daten
Eigenschaft Wert
Gehäusegröße SOIC
Logikfunktion Schieberegister
Anzahl der Zustände 8
Logikfamilie HC
Montage-Typ SMD
Betriebsart Seriell - Seriell/Parallel
Anzahl der Elemente 1
Pinanzahl 16
Arbeitsspannnung min. 2 V
Arbeitsspannnung max. 6 V
Abmessungen 10 x 4 x 1.45mm
Länge 10mm
Breite 4mm
Trigger-Typ Positiv-Flanke
Reset-Typ Asymmetrisch
Betriebstemperatur min. -40 °C
Betriebstemperatur max. +125 °C
Direction Typ Uni-Directional
Höhe 1.45mm
2100 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
1100 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
Preis pro: Stück (In einer Stange von 50)
0,285
(ohne MwSt.)
0,331
(inkl. MwSt.)
Stück
Pro Stück
Pro Stange*
50 - 50
0,285 €
14,25 €
100 - 200
0,134 €
6,70 €
250 - 450
0,128 €
6,40 €
500 - 950
0,117 €
5,85 €
1000 +
0,101 €
5,05 €
*Bitte VPE beachten
