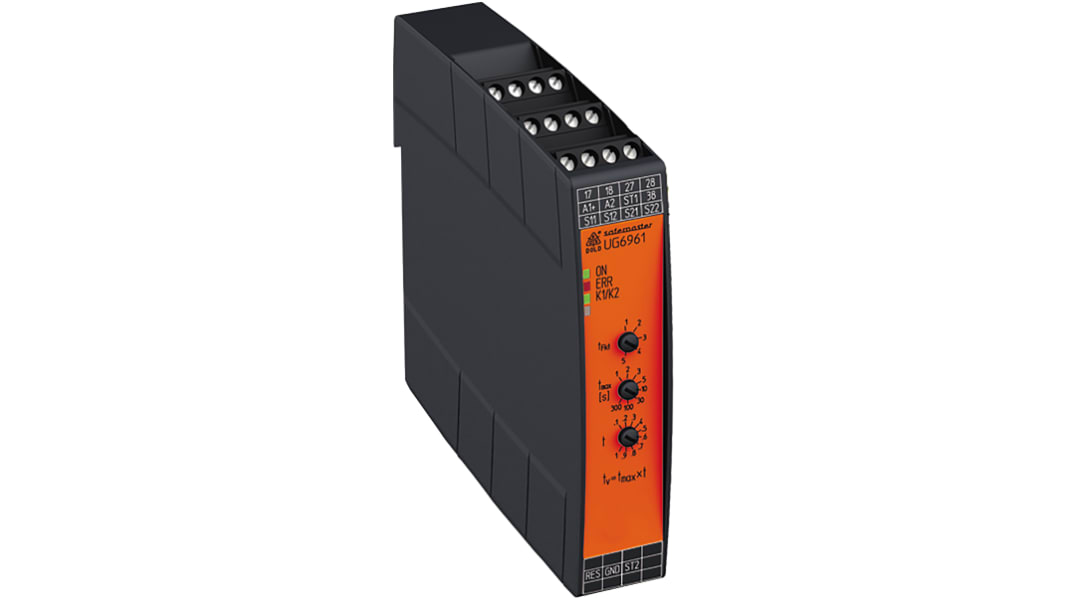

- RS Best.-Nr.:
- 181-2778
- Herst. Teile-Nr.:
- UG6961.02PS/100/61 DC24V 300s
- Marke:
- Dold
- RS Best.-Nr.:
- 181-2778
- Herst. Teile-Nr.:
- UG6961.02PS/100/61 DC24V 300s
- Marke:
- Dold
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- DE
Produktdetails
Erkennung von hoher oder niedriger Drehzahl/Standzeit (einstellbare Funktion)
Als Option mit Eingang für NAMUR-Sensoren mit Sensor- und Drahtschutz gegen Unterbrechung und Kurzschluss
Einstellbare Hysterese 0,5... 50 %
Einstellbare Anlaufzeitverzögerung 0... 50 s, Steuerung mit externem Kontakt
Einstellbare Überwachungszeit für fehlendes Eingangssignal bei Funktion über Frequenz, zusätzliche Verwendung als Stillstandspegel
Programmierbar über Anschlussklemmen:
Alarmverzögerung von 0... 100 s.
Mit manuellem Reset oder automatischer Rückstellung
LED-Anzeige für Hilfsspannung, Messeingang und Ausgangsrelais, zusätzliche LED zur Anzeige von Draht-/Sensorausfall am NAMUR-Eingang
2 Wechslerkontakte, Betrieb im geschlossenen Stromkreis
Leerlaufbetrieb auf Anfrage
Als Option mit Analogausgang, proportional zur Geschwindigkeit
Gerät erhältlich mit 2 Ansprechwerten und separat gesteuerten Ausgangsrelais für Unter- und Überfrequenz
Als Option mit Eingang für NAMUR-Sensoren mit Sensor- und Drahtschutz gegen Unterbrechung und Kurzschluss
Einstellbare Hysterese 0,5... 50 %
Einstellbare Anlaufzeitverzögerung 0... 50 s, Steuerung mit externem Kontakt
Einstellbare Überwachungszeit für fehlendes Eingangssignal bei Funktion über Frequenz, zusätzliche Verwendung als Stillstandspegel
Programmierbar über Anschlussklemmen:
Alarmverzögerung von 0... 100 s.
Mit manuellem Reset oder automatischer Rückstellung
LED-Anzeige für Hilfsspannung, Messeingang und Ausgangsrelais, zusätzliche LED zur Anzeige von Draht-/Sensorausfall am NAMUR-Eingang
2 Wechslerkontakte, Betrieb im geschlossenen Stromkreis
Leerlaufbetrieb auf Anfrage
Als Option mit Analogausgang, proportional zur Geschwindigkeit
Gerät erhältlich mit 2 Ansprechwerten und separat gesteuerten Ausgangsrelais für Unter- und Überfrequenz
Technische Daten
Eigenschaft | Wert |
---|---|
Versorgungsspannung | 24V dc |
Montage Typ | DIN-Schienen |
Anzahl der Zeitfunktionen | Kontinuierlich |
Zeitbereich | 300s |
Anzahl der Kontakte | 2 |
Anzahl der Zeitfunktionen | Multifunktion |
Kontaktanordnung | DPST |
Zeitabschnitt | Sekunden |
Strom max. | 2A |
Spannung max. | 24V dc |
Anschluss Typ | Schraubbefestigung |
Breite | 120.3mm |
Serie | UG6961 |
Betriebstemperatur max. | +55°C |
Tiefe | 110mm |
Länge | 22.5mm |
Verzögerungszeit | <40ms |
Betriebstemperatur min. | -25°C |
