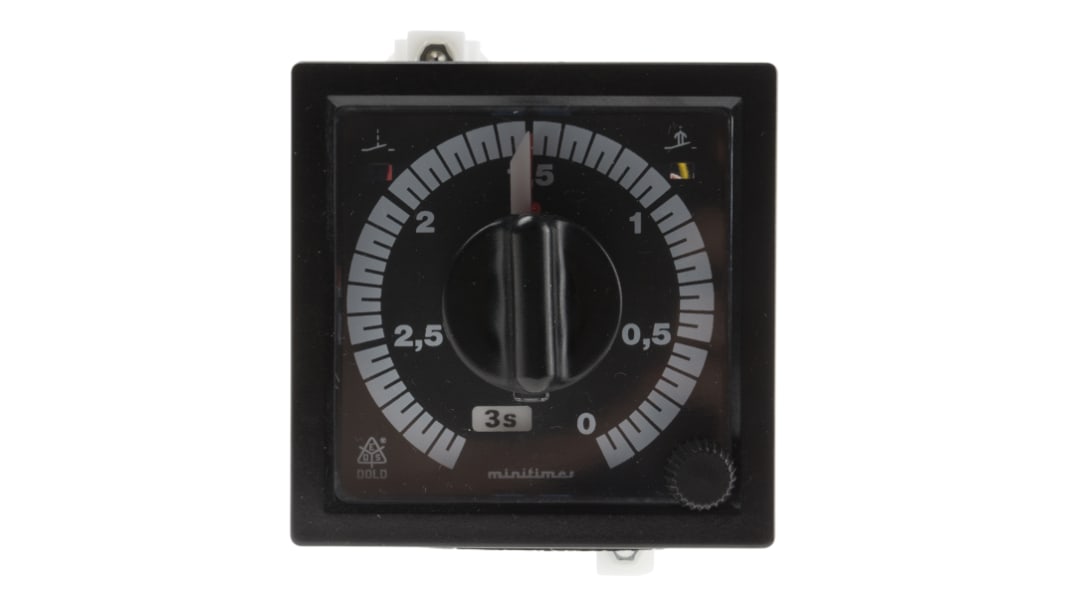

Dold EF7616 Zeitrelais, Frontplattenmontage, 0.15 s → 30h, 230V ac, 2 Kont. Einfach, 1-poliger Wechsler
- RS Best.-Nr.:
- 500-3521
- Herst. Teile-Nr.:
- EF7616.24 AC50/60HZ 230V 0.15S-30H
- Marke:
- Dold
7 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
Im Warenkorb
Preis pro Stück
297,37 €
(ohne MwSt.)
353,87 €
(inkl. MwSt.)
Stück | Pro Stück |
1 + | 297,37 € |
- RS Best.-Nr.:
- 500-3521
- Herst. Teile-Nr.:
- EF7616.24 AC50/60HZ 230V 0.15S-30H
- Marke:
- Dold
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- DE
Produktdetails
Dold Zeitgeber
Das Dold Zeitrelais ist eine kompakte, einfach zu bedienende und schnell zu konfigurierende Ausrüstung. Er erfüllt die Funktion einer kontinuierlichen Verzögerung im Bereich von 0,15 Sekunden bis 30 Stunden. Dieser verfügt über zwei auswählbare Drehschalter an der Vorderseite des Geräts zur Auswahl des Zeitverzögerungsbereichs. Durch seine niedrigen Kosten und seine hohe Leistung ist er ideal für eine Vielzahl von Anwendungen in Prozesssteuerungsumgebungen.
Eigenschaften und Vorteile
Motorbetriebenes Zeitrelais
Die Versorgungsspannung beträgt 230 V ac
2-C/O-SPDT-Kontaktkonfiguration mit Relaisausgang von 3 A.
6 schaltbare Zeitbereiche, einstellbar auf der Vorderseite
Wiederholgenauigkeit ≤ ± 0,5 % (≤ ± 1 % für Bereiche 3 Sekunden und 6 Sekunden)
Zeitrafferanzeige
Schaltstellungsanzeige
Mit unverzögertem Kontakt
Spannungsfrei erhältlich
Konfigurierbar über Vorderseite
Die Frontplatte mit den Abmessungen 2 mm x 72 mm ist gegen Strahlwasser geschützt
Die Versorgungsspannung beträgt 230 V ac
2-C/O-SPDT-Kontaktkonfiguration mit Relaisausgang von 3 A.
6 schaltbare Zeitbereiche, einstellbar auf der Vorderseite
Wiederholgenauigkeit ≤ ± 0,5 % (≤ ± 1 % für Bereiche 3 Sekunden und 6 Sekunden)
Zeitrafferanzeige
Schaltstellungsanzeige
Mit unverzögertem Kontakt
Spannungsfrei erhältlich
Konfigurierbar über Vorderseite
Die Frontplatte mit den Abmessungen 2 mm x 72 mm ist gegen Strahlwasser geschützt
Anwendungen
Textilien
Chemische Industrie
Bergbau
Bewässerung
Handhabung von Rohmaterial
Lebensmittel und Getränke
Industrielle Prozesssteuerung
Chemische Industrie
Bergbau
Bewässerung
Handhabung von Rohmaterial
Lebensmittel und Getränke
Industrielle Prozesssteuerung
Zertifizierungen
Schutzart IP65 (Vorderseite)
CSA-zertifiziert
GL-zertifiziert
TÜV-zertifiziert
CE-zertifiziert
IEC/EN 61 000-4-2
IEC/EN 61 000-4-3
IEC/EN 61 000-4-4
IEC/EN 61 000-4-5
IEC/EN 61 000-4-5
IEC/EN 61 000-4-6
En 55 011
IEC/EN 60 529
IEC/EN 60 068-2-6
IEC/EN 60 068-1
IEC/EN 60 999-1
IEC/EN 60 715
IEC/EN 60 947-5-1
CSA-zertifiziert
GL-zertifiziert
TÜV-zertifiziert
CE-zertifiziert
IEC/EN 61 000-4-2
IEC/EN 61 000-4-3
IEC/EN 61 000-4-4
IEC/EN 61 000-4-5
IEC/EN 61 000-4-5
IEC/EN 61 000-4-6
En 55 011
IEC/EN 60 529
IEC/EN 60 068-2-6
IEC/EN 60 068-1
IEC/EN 60 999-1
IEC/EN 60 715
IEC/EN 60 947-5-1
Technische Daten
Eigenschaft | Wert |
---|---|
Versorgungsspannung | 230V ac |
Montage Typ | Frontplattenmontage |
Anzahl der Zeitfunktionen | Kontinuierlich |
Zeitbereich | 0.15 s → 30h |
Anzahl der Kontakte | 2 |
Anzahl der Zeitfunktionen | Einfach |
Kontaktanordnung | 1-poliger Wechsler |
Zeitabschnitt | Stunden, Sekunden |
Strom max. | 3A |
Spannung max. | 230V ac |
Anschluss Typ | Schraubbefestigung |
Schaltkonfiguration | 1-poliger Wechsler |
Spannungsversorgung | Extern |
Breite | 72mm |
Serie | EF7616 |
Länge | 72mm |
Tiefe | 128mm |
Betriebstemperatur max. | +55°C |
Kontaktmaterial | AgNi |
Verzögerungszeit | 150ms |
Betriebstemperatur min. | -20°C |
- RS Best.-Nr.:
- 500-3521
- Herst. Teile-Nr.:
- EF7616.24 AC50/60HZ 230V 0.15S-30H
- Marke:
- Dold
