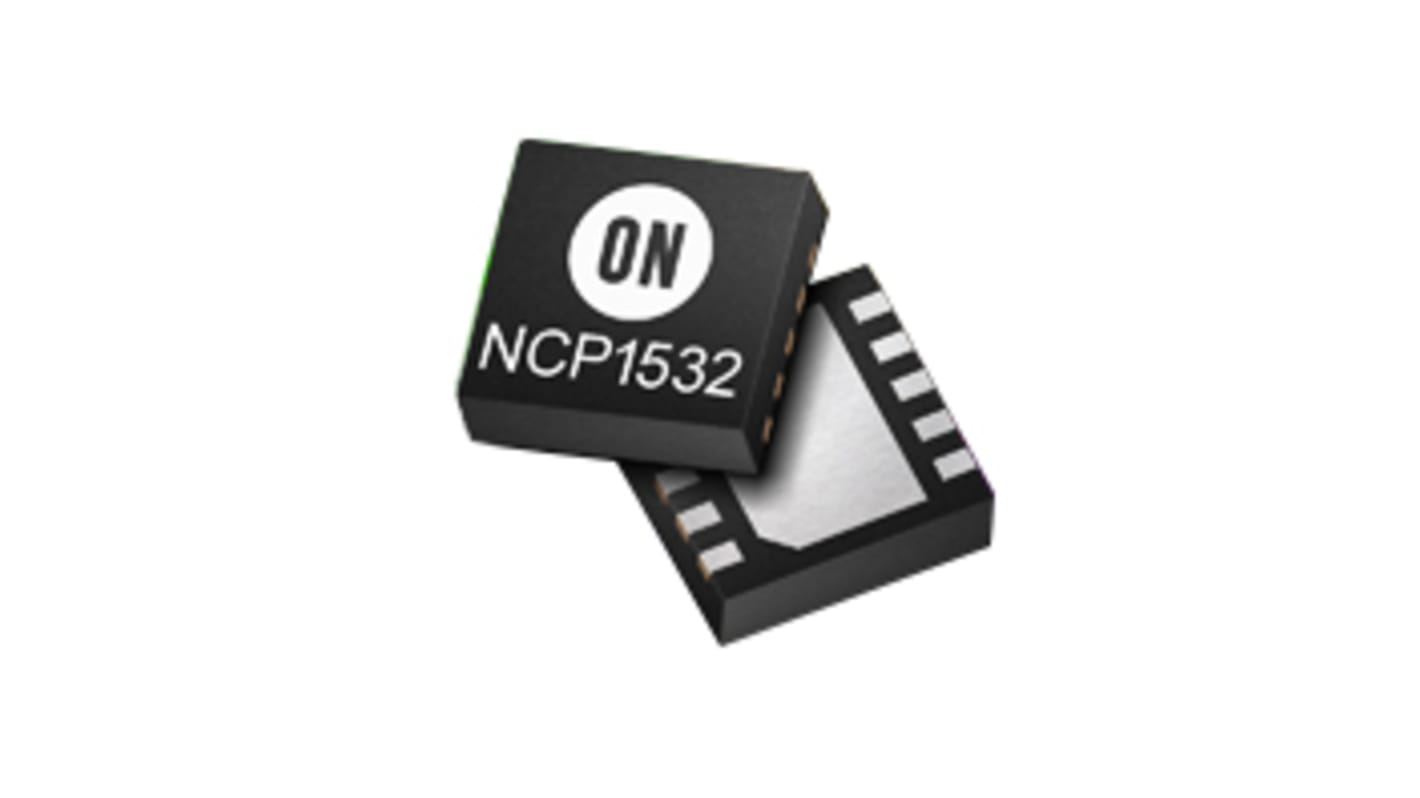

onsemi Abwärtswandler 1.6A 3,3 V Abwärtsregler 0,9 V 2,7 V / 5,5 V Einstellbar SMD 10-Pin

Der NCP1532 Dual Step Down DCDC-Konverter ist ein monolithisch integrierter Schaltkreis, der für die Versorgung von Core und E/A-Spannungen neuer Multimedia-Designs in tragbaren Anwendungen mit 1-Zellen-Li-Ionen- oder 3-Zellen-Alkaline/NiCd/NiMH-Batterien ausgelegt ist. Beide Kanäle sind extern von 0,9 V bis 3,3 V einstellbar und können bis zu 1,6 A, 1,0 A max. pro Kanal ausgeben. Wandler laufen bei 2,25 MHz Schaltfrequenz, was die Komponentengröße verringert, indem eine kleine Induktivität (bis auf 1 uH) und Kondensatoren verwendet werden, und arbeiten 180 Grad außerhalb der Phase, um den großen Strombedarf an der Batterie zu senken.

97 % Wirkungsgrad, 50 μA Ruhestrom, 0,3 μA Abschaltstrom
2,25MHz Schaltfrequenz
Automatischer Stiftbetrieb: automatisches Schalten des PWM/PFM-Modus nur bei geringer Ladung oder PWM-Modus
Einstellbare Ausgangsspannung von 0,9 V bis 3,3 V
POR auf Einschaltungsausgangsstift
Kann bis zu 1,6 A, max. 1,0 A pro Kanal (800 mA/800 mA oder 1,0 A/600 mA) ausgeben
Verlängert die Akkulaufzeit und die "Spielzeit"
Ermöglicht die Verwendung kleinerer Induktivitäten und Kondensatoren
