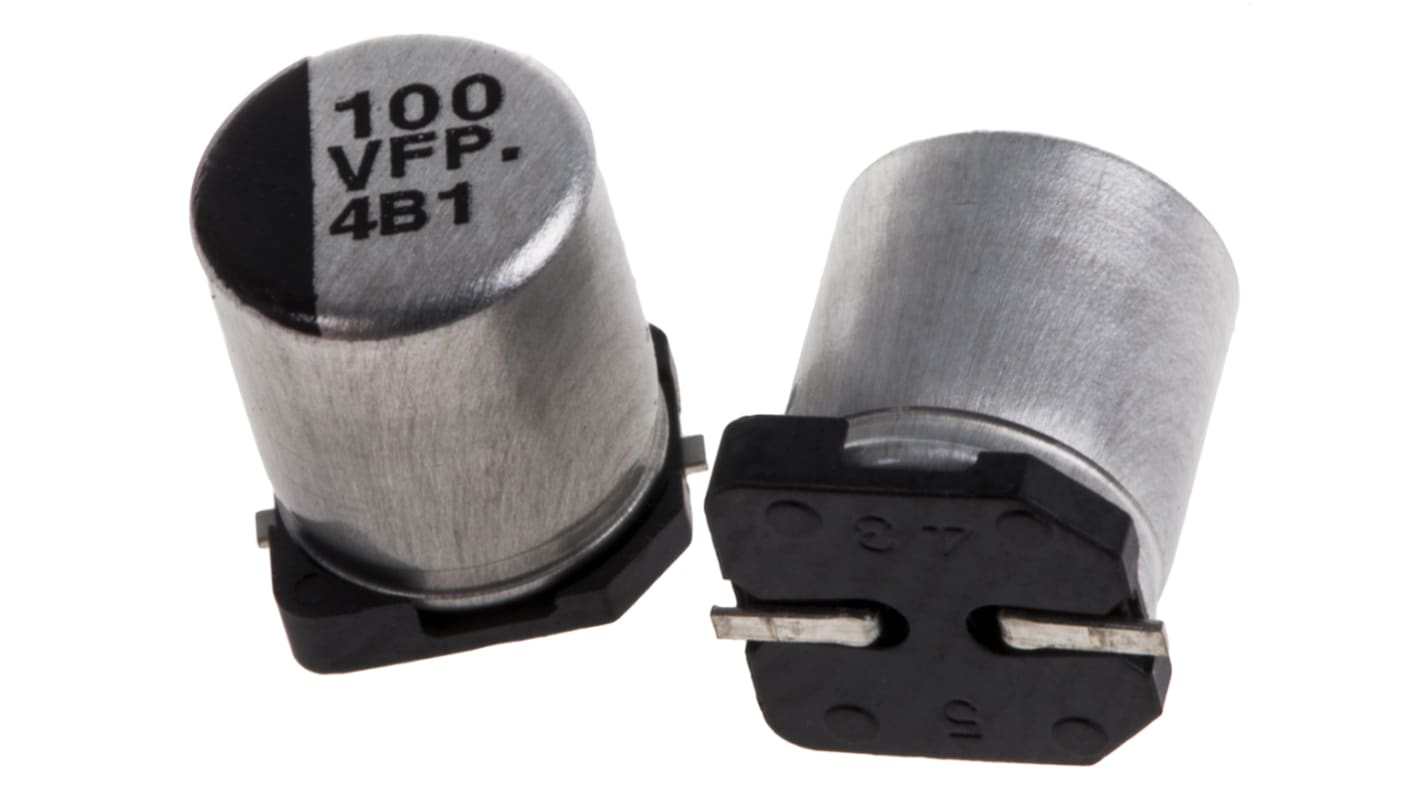

Panasonic , SMD Aluminium-Elektrolyt Kondensator 100μF ±20% / 35V dc, Ø 6.3mm x 7.7mm, bis 105°C

RS Best.-Nr.:: 747-9236
Herst. Teile-Nr.:: EEEFPV101XAP
Marke:: Panasonic

Panasonic , SMD Aluminium-Elektrolyt Kondensator 100μF ±20% / 35V dc, Ø 6.3mm x 7.7mm, bis 105°C

Preis pro Stück (Auf einer Rolle von 900)**

0,212 €

(ohne MwSt.)

0,252 €

(inkl. MwSt.)

7200 lieferbar innerhalb von 2 Werktag(en) (Mo-Fr).*

* Die Liefertermine können sich je nach gewählter Menge und Lieferadresse ändern.

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Lieferverfügbarkeit überprüfen

Nicht als Expresslieferung erhältlich

Stück	Pro Stück	Pro Rolle**
900 +	0,212 €	190,80 €

**Richtpreis

RS Best.-Nr.:: 747-9236
Herst. Teile-Nr.:: EEEFPV101XAP
Marke:: Panasonic

Panasonic Serie FP Aluminium-Elektrolyt-Kondensator, 100 μF Kapazität, 35 V DC Spannung - EEEFPV101XAP

Dieser Aluminium-Elektrolytkondensator ist für die Oberflächenmontage konzipiert und bietet zuverlässige Leistung in verschiedenen elektronischen Anwendungen. Mit einer Kapazität von 100 μF und einer Bemessungsspannung von 35 V DC weist er kompakte Abmessungen von 6,3 mm Durchmesser und einer Höhe von 7,7 mm auf. Dieses Produkt erfüllt die AEC-Q200-Normen für die Automobilindustrie und gewährleistet Langlebigkeit in anspruchsvollen Umgebungen.

Merkmale und Vorteile

• Entwickelt für die Oberflächenmontage, um Platz zu sparen
• Polarisierter Kondensator für verbesserte Schaltungsfunktionalität
• Niedriger Serienersatzwiderstand von 160 mΩ für effizienten Betrieb
• Ausgelegt für einen Ripplestrom von 600 mA zur Bewältigung von Spitzenlasten
• Umfangreicher Betriebstemperaturbereich von -55 °C bis +105 °C
• Lebenserwartung von 2000 Stunden unter optimalen Bedingungen

Anwendungen

• Wird in elektronischen Systemen in Kraftfahrzeugen für die Stabilität verwendet
• Geeignet für Stromversorgungsfilter in verschiedenen Geräten
• Verwendet in temperatursensiblen Anwendungen für zuverlässige Leistung
• Einsatz in Automationssteuerungen für effizientes Energiemanagement

Welche Vorteile hat die Verwendung dieses Kondensatortyps in einer elektronischen Schaltung?

Der niedrige ESR-Wert ermöglicht einen effizienten Energietransfer und reduziert die Verlustleistung, während das polarisierte Design die Schaltungseffizienz bei Anwendungen, die eine stabile Leistung erfordern, verbessern kann.

Wie wirkt sich sein Temperaturbereich auf seine Verwendbarkeit in verschiedenen Umgebungen aus?

Der weite Betriebstemperaturbereich gewährleistet die Funktionstüchtigkeit sowohl bei extremer Kälte als auch bei Hitze und eignet sich daher für Anwendungen im Automobil- und Industriebereich, wo die Temperaturen stark schwanken.

Welche Bedeutung hat die AEC-Q200-Zertifizierung für diese Komponente?

Die AEC-Q200-Zertifizierung zeigt an, dass das Bauteil die strengen Normen der Automobilindustrie erfüllt und somit Zuverlässigkeit und Leistung in Automobilumgebungen gewährleistet, in denen ein Ausfall nicht in Frage kommt.

Wie verhält sich dieser Kondensator bei hohen Rippleströmen in Schaltkreisen?

Mit einer Stromtragfähigkeit von 600 mA ist er in der Lage, Stromspitzen zu bewältigen, was für die Aufrechterhaltung der Stabilität in Stromversorgungs- und Filteranwendungen von entscheidender Bedeutung ist.

Welche Faktoren sollten bei der Schaltungsentwicklung für eine optimale Lebensdauer berücksichtigt werden?

Um die angegebene Lebensdauer von 2000 Stunden zu erreichen, ist es von entscheidender Bedeutung, innerhalb der angegebenen Spannungs- und Temperaturgrenzen zu arbeiten und Bedingungen zu vermeiden, die zu übermäßiger Leckage oder Überhitzung führen könnten.

Eigenschaft	Wert
Kapazität	100µF
Spannung	35V dc
Montageart	Oberflächenmontage
Technologie	Aluminium-Elektrolyt
Abmessungen	6.3 (Dia.) x 7.7mm
Höhe	7.7mm
Betriebstemperatur min.	-55°C
Durchmesser	6.3mm
Betriebstemperatur max.	+105°C
Lebensdauer	2000h
Polarisiert	Polar
Serie	FP SMD
Äquivalenter Serienwiderstand	160mΩ
Toleranz	±20%
Leckstrom	0,01 CV oder 3 μA
Brummstrom	600mA
