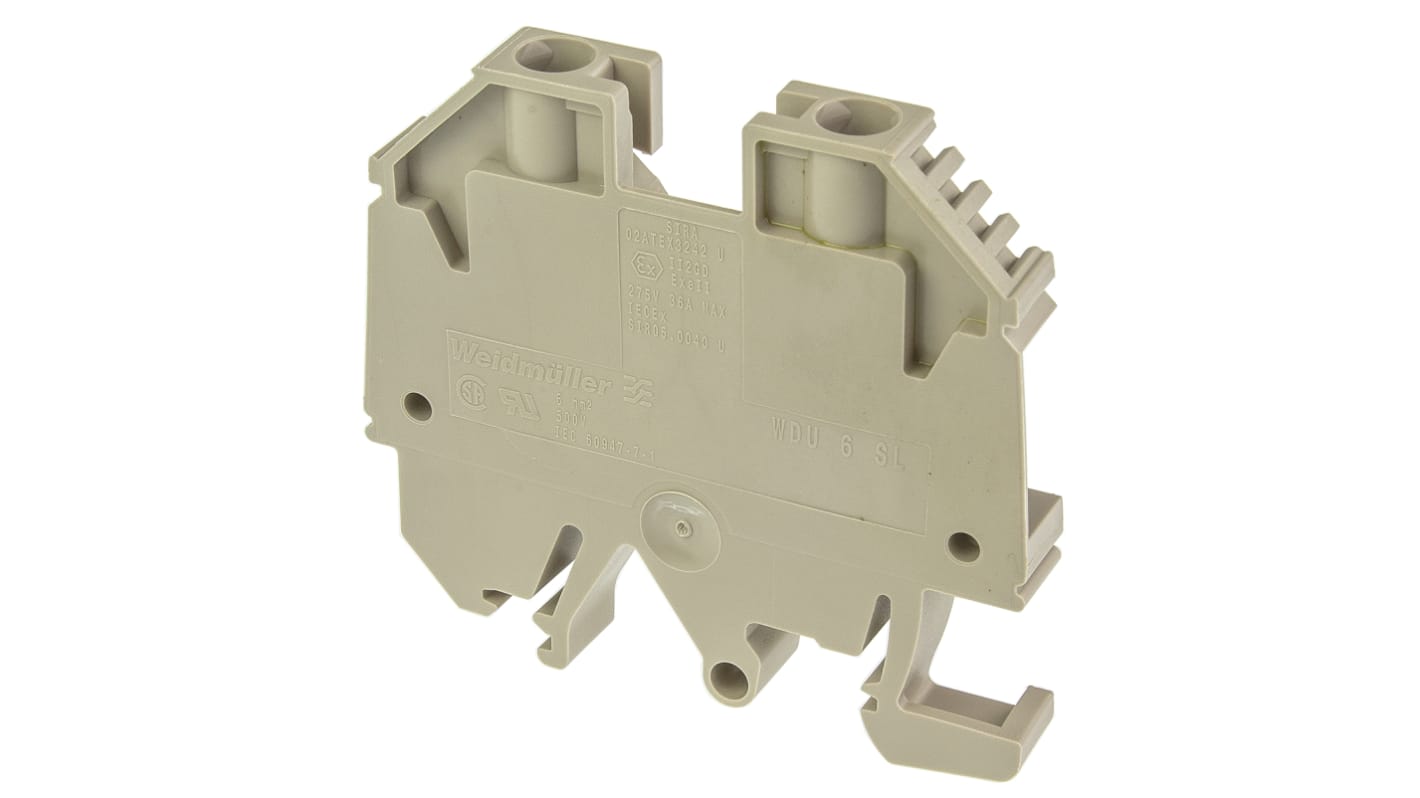

Weidmüller WDU Reihenklemme Einfach Braun, 6mm², 500 V / 57A, Schraubanschluss
- RS Best.-Nr.:
- 419-0179
- Herst. Teile-Nr.:
- 9537470000
- Marke:
- Weidmüller
74 lieferbar innerhalb von 4 Werktag(en) (Mo-Fr).
Preis pro 1 Packung mit 50 Stück
93,24 €
(ohne MwSt.)
110,96 €
(inkl. MwSt.)
Packung(en) | Pro Packung | Pro Stück* |
---|---|---|
1 + | 93,24 € | 1,865 € |
*Bitte VPE beachten
- RS Best.-Nr.:
- 419-0179
- Herst. Teile-Nr.:
- 9537470000
- Marke:
- Weidmüller
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
RoHS Status: Nicht zutreffend
- Ursprungsland:
- RO
Produktdetails
Klemmleiste mit Durchleitung, Nennstrom 45 A, Drahtdurchmesserbereich 20 bis 8 AWG – Serie WDU – 9537470000
Benötigen Sie eine sichere Möglichkeit, mehrere Leiter zu verbinden? Mit dieser Durchleitungs-Klemmleiste von Weidmüller bleiben Ihre Drähte in der richtigen Spur. Die federbelasteten Klemmen halten die Leiter fest, auch wenn die Klemmschraube gelöst ist, und sorgen dafür, dass sie an Ort und Stelle bleiben. Ein robustes Kunststoffgehäuse schirmt stromführende Komponenten ab, um das Risiko von Schäden durch Stromspitzen zu verringern. Dieses selbstlöschende Gerät erhöht auch die Sicherheit am Arbeitsplatz, da es dazu beiträgt, die Ausbreitung von Bränden zu verhindern. Es handelt sich um ein flexibles Produkt, das problemlos Drahtdurchmesser zwischen 20 und 8 AWG aufnehmen kann und Ihnen eine einzige Lösung für verschiedene Verdrahtungsaufgaben bietet.
Eigenschaften und Vorteile
• Nennspannung von 500 V für den Einsatz in Anwendungen mit mittlerer Leistung
• Braune Farbe zur leichteren Identifizierung in einem farbcodierten Netz
• Breiter Betriebstemperaturbereich zwischen -60 °C und +130 °C für den Einsatz unter rauen Bedingungen
• Braune Farbe zur leichteren Identifizierung in einem farbcodierten Netz
• Breiter Betriebstemperaturbereich zwischen -60 °C und +130 °C für den Einsatz unter rauen Bedingungen
Anwendungsbereich
• Automatisierte industrielle Abläufe
• Medizinische Bildgebungsgeräte
• Luft- und Raumfahrtsysteme
• Montage von Telekommunikationsanlagen
• Medizinische Bildgebungsgeräte
• Luft- und Raumfahrtsysteme
• Montage von Telekommunikationsanlagen
Wie montiere ich diese Durchleitungs-Klemmleiste?
Die Montage ist denkbar einfach. Zur bequemen und werkzeuglosen Montage wird er einfach auf eine TS32- oder TS35-DIN-Schiene geklemmt.
Wie groß ist diese Durchleitungsklemmleiste?
Diese Komponente ist mit den Maßen 60 (H) x 7,9 (B) x 51,1 mm (T) sehr klein und hilft, den Platz auf Ihrer DIN-Schiene maximal zu nutzen.
Zulassungen
1-11
Die Klemmenschraubanschlüsse der Serie W eignen sich für DIN-Schienen mit Hutprofil und bestehen aus Nylon 6.6, das für eine Dauertemperatur von 120 °C (kurzzeitig 180 °C) ausgelegt ist. Sie sind selbstverlöschend nach UL94V-0 und frei von Kadmium und Halogenen. Die Stromschienen bestehen aus 10 mm Elektrolytkupfer, so dass eine Stromlast mit mehr als Nennleistung möglich ist. Die Anschlussklemmen eignen sich ausschließlich für die Montage auf symmetrischen Schienen mit Hutprofil (BS5584:1978, EN 50022) und sind berührungssicher gemäß BS3042.
Technische Daten
Eigenschaft | Wert |
---|---|
Farbe | Braun |
Anzahl Ebenen | Einfach |
Serie | WDU |
AWG | 20 → 8AWG |
Anschlussart | Schrauben |
Kabelquerschnitt | 6mm² |
Betriebsspannung | 500 V |
Nennstrom | 57A |
Betriebstemperatur min. | -60°C |
Betriebstemperatur max. | +130°C |
Erfüllte Normen | CE, RoHS |
Modellnummer | WDU 6 SL/EN |
