- RS Best.-Nr.:
- 839-1109
- Herst. Teile-Nr.:
- DDB6U104N16RRBOSA1
- Marke:
- Infineon
Verfügbarkeitsanzeige zurzeit leider nicht möglich - bitte versuchen Sie es später erneut.
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
72,95 €
(ohne MwSt.)
86,81 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 72,95 € |
5 + | 69,60 € |
- RS Best.-Nr.:
- 839-1109
- Herst. Teile-Nr.:
- DDB6U104N16RRBOSA1
- Marke:
- Infineon
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails

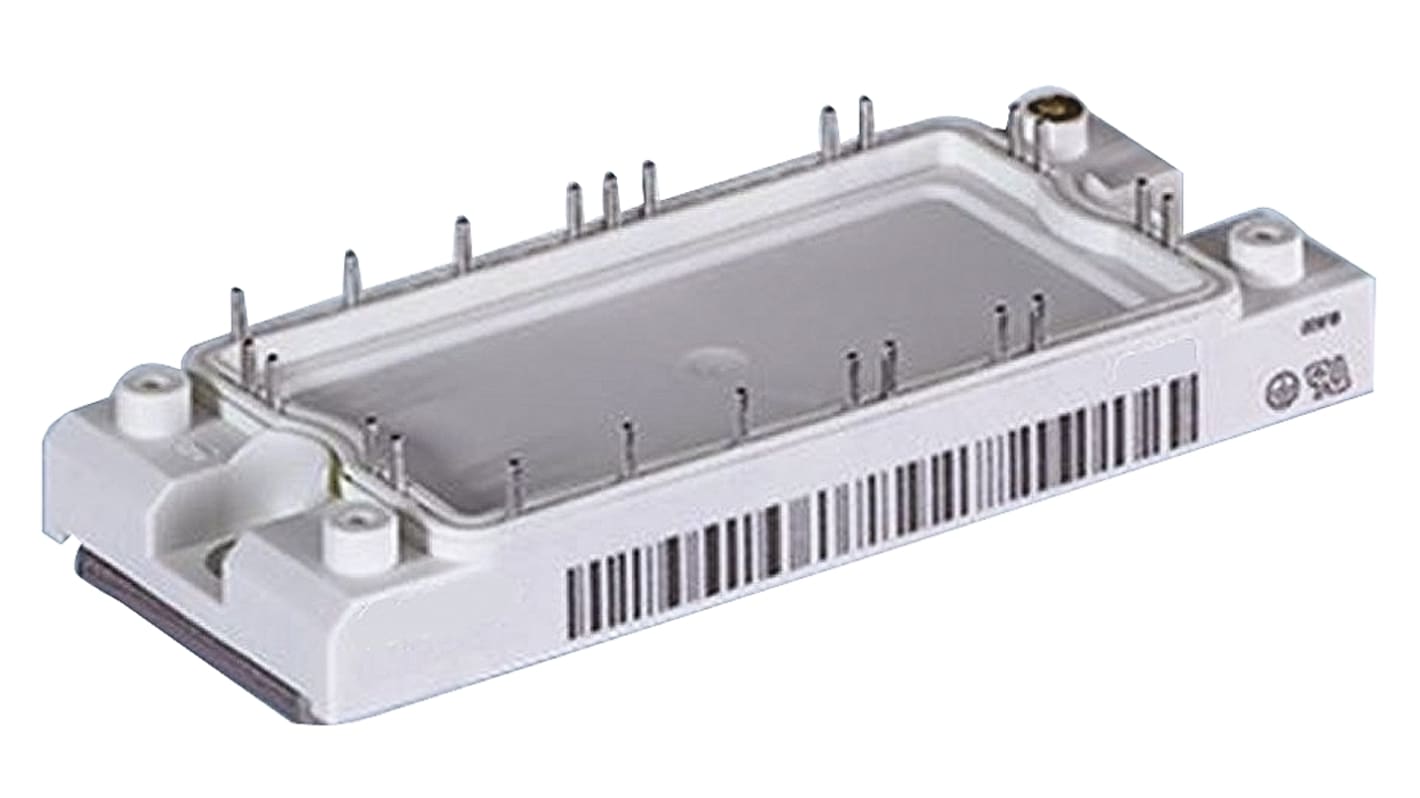

Brückengleichrichtermodul, 3-phasig, Serie DDB6U, Infineon
Die Infineon 3-phasig Brückengleichrichter eupec™ econobridge™ und easybridge haben eine Lötstift Montage, und die eupec™ isopack™ verfügt über Schraube Lastanschlüsse. Der Gleichrichter Module unterstützt Diodenbrücken und Brücken mit Brems-Chopper sowie Brems-Chopper und NTC-Widerstand Versionen. Dieses kompakte Konverter Abdeckung 25 A bis 205 A bei 1600 Volt.
Diodenbrücke Module:
econobridge™
isopack™
easybridge 1
easybridge 750
isopack™ Modul mit schraubbar-Anschlussklemmen
econobridge™
isopack™
easybridge 1
easybridge 750
isopack™ Modul mit schraubbar-Anschlussklemmen
Brückengleichrichter – Infineon
Ein Brückengleichrichter ist eine übliche Anwendung für Dioden, bei der ein Eingangswechselstrom (AC) in einen Ausgangsgleichstrom (DC) verwandelt wird. Eine Diodenbrücke ist eine Anordnung von vier Dioden in einer Brückenschaltungskonfiguration, die für jede Eingangspolarität die gleiche Ausgangspolarität bereitstellt.
Technische Daten
Eigenschaft | Wert |
---|---|
Spitzen-Durchlassstrom Mittelwert | 104A |
Brücken-Typ | 3-phasig |
Spitzen-Sperrspannung periodisch | 1600V |
Montage-Typ | PCB-Montage |
Pinanzahl | 17 |
Konfiguration | Einfach plus MOSFET |
Stoßstrom-Grenzwert nichtperiodisch | 650A |
Betriebstemperatur max. | +150 °C |
Betriebstemperatur min. | -40 °C |
Spitzen-Durchlassspannung | 1.3V |
Stoßspitzensperrstrom | 5mA |
Länge | 107.5mm |
Abmessungen | 107.5 x 45 x 17mm |
Höhe | 17mm |
Breite | 45mm |
- RS Best.-Nr.:
- 839-1109
- Herst. Teile-Nr.:
- DDB6U104N16RRBOSA1
- Marke:
- Infineon
