- RS Best.-Nr.:
- 714-1701
- Herst. Teile-Nr.:
- ST-LINK/V2
- Marke:
- STMicroelectronics
Voraussichtlich ab 01.10.2024 verfügbar.
Im Warenkorb
Preis pro Stück
20,35 €
(ohne MwSt.)
24,22 €
(inkl. MwSt.)
Stück | Pro Stück |
1 + | 20,35 € |
Alternative
Dieses Produkt ist derzeit nicht verfügbar. Folgende mögliche Alternative können wir anbieten:
- RS Best.-Nr.:
- 714-1701
- Herst. Teile-Nr.:
- ST-LINK/V2
- Marke:
- STMicroelectronics
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails

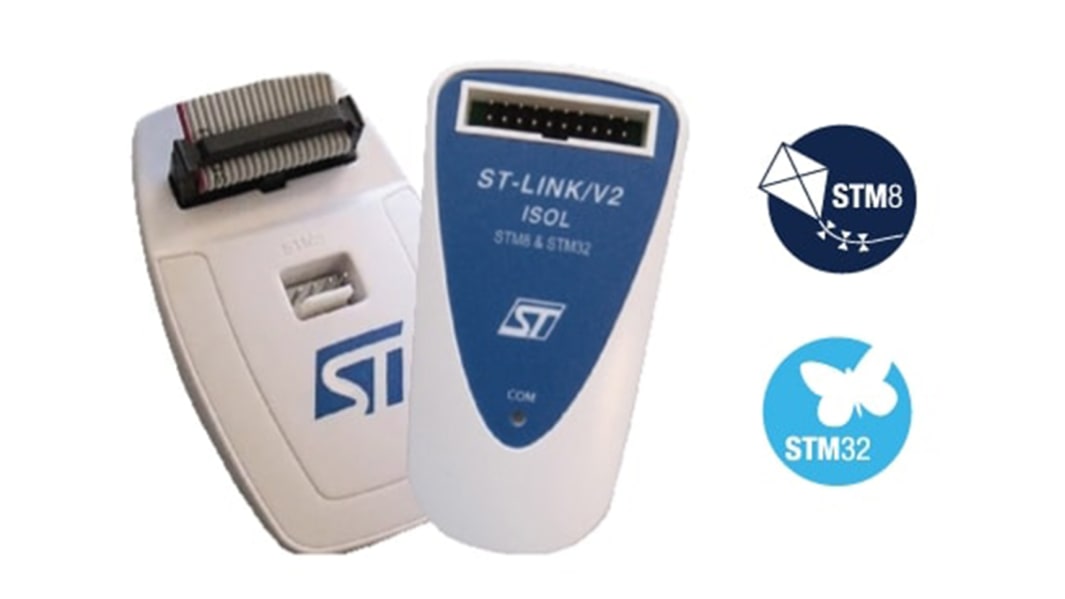

Der STMicroelectronics ST-LINK/V2 ist ein In-Circuit Debugger und Programmiergerät für die Mikrocontroller der Serien STM8 und STM32.
Der ST-LINK/V2 wird mit einem USB-A-zu-Mini-B-Kabel geliefert, das direkt an Ihren PC angeschlossen wird und das Modul mit Strom versorgt. Dieses Gerät kommuniziert über eine Applikationskarte mit den MCUs STM8 und STM32. Dies erfolgt über die Schnittstellen SWIM (Single Wire Interface Module) und JTAG/SWD (Serial Wire Debugging).
Der ST-LINK/V2 wird mit einem USB-A-zu-Mini-B-Kabel geliefert, das direkt an Ihren PC angeschlossen wird und das Modul mit Strom versorgt. Dieses Gerät kommuniziert über eine Applikationskarte mit den MCUs STM8 und STM32. Dies erfolgt über die Schnittstellen SWIM (Single Wire Interface Module) und JTAG/SWD (Serial Wire Debugging).
• 5 V Stromversorgung über USB
• DFU-Funktion (Direct Firmware Update)
• LED-Anzeige bei Anschluss an Ihren PC
• Betriebstemperatur: 0 bis +50 °C.
• DFU-Funktion (Direct Firmware Update)
• LED-Anzeige bei Anschluss an Ihren PC
• Betriebstemperatur: 0 bis +50 °C.
SWIM-Merkmale:
• 1,65 bis 5,5 V
• Unterstützt SWIM-Niedriggeschwindigkeits- und Hochgeschwindigkeitsmodi
• Programmiergeschwindigkeit: 9,7 Kbyte/s (niedrige Geschwindigkeit) und 12,8 Kbyte/s (hohe Geschwindigkeit)
• SWIM-Kabel für den Anschluss an die Anwendung über einen vertikalen ERNI-Standard-Steckverbinder (Nr. 284697 oder 214017) oder einen horizontalen Steckverbinder (Nr. 214012)
• SWIM-Kabel für den Anschluss an die Anwendung über eine Stiftleiste oder einen Steckverbinder mit 2,54 mm Rastermaß
JTAG/SWD-Merkmale:
• 1,65 bis 3,6 V
• Eingänge mit 5 V Toleranz
• JTAG-Kabel für den Anschluss an einen Standard-JTAG-Steckverbinder mit 20-poligem Rastermaß von 2,54 mm
• JTAG-Unterstützung
• SWD- und Serial Wire Viewer (SWV)-Kommunikation unterstützt
Verfügbare Versionen:
(880-1599) ST-LINK/V2-ISOL – mit digitaler Isolierung
(714-1701) ST-LINK/V2
• 1,65 bis 5,5 V
• Unterstützt SWIM-Niedriggeschwindigkeits- und Hochgeschwindigkeitsmodi
• Programmiergeschwindigkeit: 9,7 Kbyte/s (niedrige Geschwindigkeit) und 12,8 Kbyte/s (hohe Geschwindigkeit)
• SWIM-Kabel für den Anschluss an die Anwendung über einen vertikalen ERNI-Standard-Steckverbinder (Nr. 284697 oder 214017) oder einen horizontalen Steckverbinder (Nr. 214012)
• SWIM-Kabel für den Anschluss an die Anwendung über eine Stiftleiste oder einen Steckverbinder mit 2,54 mm Rastermaß
JTAG/SWD-Merkmale:
• 1,65 bis 3,6 V
• Eingänge mit 5 V Toleranz
• JTAG-Kabel für den Anschluss an einen Standard-JTAG-Steckverbinder mit 20-poligem Rastermaß von 2,54 mm
• JTAG-Unterstützung
• SWD- und Serial Wire Viewer (SWV)-Kommunikation unterstützt
Verfügbare Versionen:
(880-1599) ST-LINK/V2-ISOL – mit digitaler Isolierung
(714-1701) ST-LINK/V2
STM32-Software-Entwicklungstools und schaltungsinterner Debugger/Programmiergerät
Technische Daten
Eigenschaft | Wert |
---|---|
Zubehör-Typ | Debugger, Programmierer |
Zum Einsatz mit | STM8- und STM32-MCUs |
Interface | USB |
Name des Programmierers | ST-LINK/V2 |
