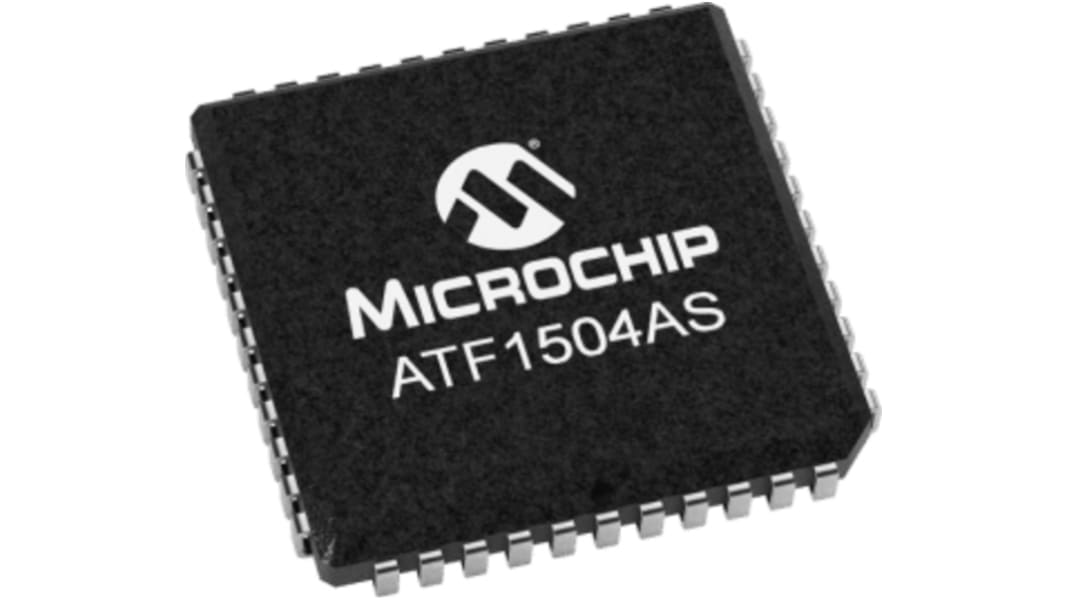

Die Microchip Technology ATF1504AS-Familie, PLCC-Gehäuse, Oberflächenmontage, 84-polig, hohe Leistung, ein komplexes programmierbares Logikgerät mit hoher Dichte (CPLD) ist ein elektrisch löschbares Gerät. Er hat eine Nennspannung zwischen 3,3 V und 5 V. Die (CPLD) ist mit 64 logischen Makrozellen und bis zu 68 Eingängen ausgelegt. Dieses Gerät integriert leicht Logik aus mehreren TTL, SSI, MSI, LSI und klassischen PLDs.
Eigenschaften und Vorteile
• 68 bidirektionale E/A-Stifte und vier dedizierte Eingangsstifte, je nach Art des ausgewählten Gerätegehäuses • Advanced EE-Technologie • Advanced Power Management • Konfigurierbare Flipflops mit D/T/Verriegelung • EEPROM-Speichertyp • Grüne (Pb/Halide-freie) Gehäuseoptionen • Systeminterne Programmierbarkeit (ISP) über JTAG • Integrierter Reset beim Einschalten und Reset bei absinkender Spannung • JTAG-Boundary-Scan-Prüfung • Die Betriebsfrequenz beträgt 125 MHz • Betriebstemperaturbereiche zwischen -40 °C und 85 °C. • Die Ausbreitungsverzögerung beträgt 10 ns • Sicherungsfunktion • Drei globale Taktstifte
