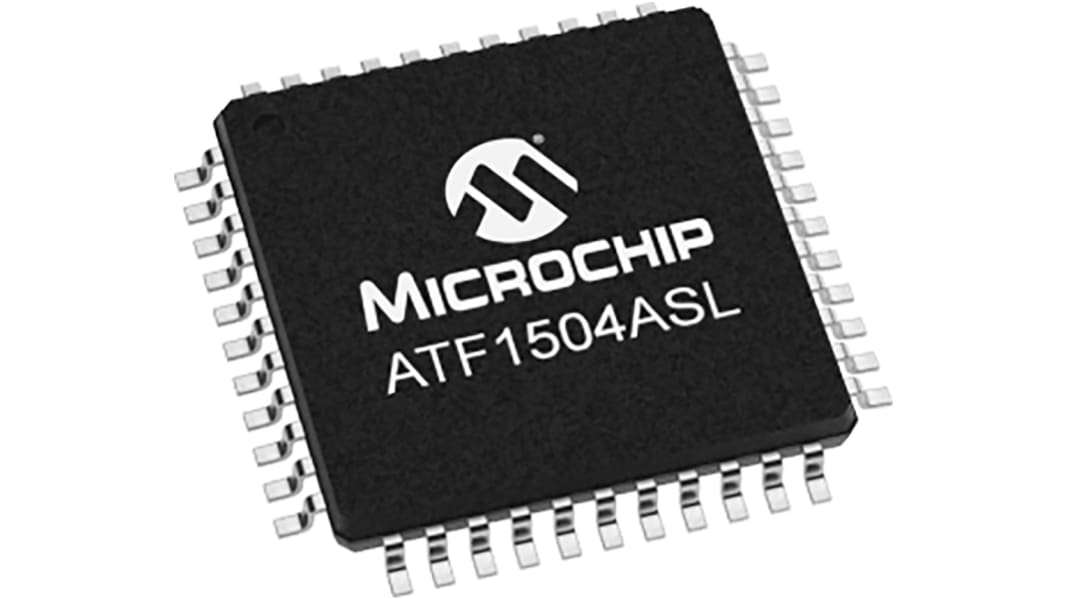

    Microchip Programmierbare Logik Atmel 64 Makrozellen 32 I/O EEPROM ISP, 7.5ns TQFP 44-Pin

    Microchip
    RS Best.-Nr.:
    177-3433
    Herst. Teile-Nr.:
    ATF1504ASL-25AU44
    Marke:
    Microchip
    Alle CPLDs anzeigen
    320 lieferbar innerhalb von 4 Werktag(en) (Mo-Fr).
    Add to Basket
    Stück

    Nicht als Expresslieferung erhältlich

    Im Warenkorb

    Preis pro Stück (In einem Tray von 160)

    4,956 €

    (ohne MwSt.)

    5,898 €

    (inkl. MwSt.)

    StückPro StückPro Tray*
    160 +4,956 €792,96 €
    *Bitte VPE beachten
    RS Best.-Nr.:
    177-3433
    Herst. Teile-Nr.:
    ATF1504ASL-25AU44
    Marke:
    Microchip

    Mehr Infos und technische Dokumente


    Rechtliche Anforderungen

    Ursprungsland:
    US

    Produktdetails

    Atmel ®ATF1504ALS(L) ist ein qualitativ hochwertiges CPLD (Complex Programmable Logic Device) mit hoher Packungsdichte, das die bewährte, elektrisch löschbare Speichertechnologie von Atmel nutzt. Mit 64 Logik-Makrozellen und bis zu 68 Eingängen integriert es problemlos Logik aus mehreren TTL, SSI, MSI, LSI und klassischen PLDs.

    Hohe Dichte, hohe Leistung, elektrisch löschbar und komplex programmierbarLogisches Gerät64 Makrozellen5 Produktbedingungen pro Makrozelle, erweiterbar auf bis zu 40 pro Makrozelle44-, 84-, 100-polig)7,5 ns Maximale Pin-to-Pin VerzögerungRegistrierter Betrieb bis 125 MHzErweiterte Routing-RessourcenSysteminterne Programmierung (ISP) über JTAGMakrozelle mit flexibler LogikD/T/Latch Konfigurierbare Flip-FlopsGlobale und individuelle RegistersteuersignaleGlobale und individuelle AusgabefreigabeEinstellbare Ausgangsanstiegsgeschwindigkeit


    Technische Daten

    Eigenschaft
    Wert
    FamilieAtmel
    Anzahl der Makro-Zellen64
    Anzahl der User I/Os32
    Speicher-TypEEPROM
    Anzahl der Logik-Elemente10
    In System ProgrammierbarkeitIn System
    Montage-TypSMD
    GehäusegrößeTQFP
    Betriebstemperatur min.–40 °C
    Pinanzahl44
    Betriebstemperatur max.+85 °C
    Signalverzögerungszeit7.5ns
    Individuelle Output-Enable SteuerungJa
    Abmessungen10.1 x 10.1 x 1.05mm
    Höhe1.05mm
    Länge10.1mm
    Arbeitsspannnung max.3,6 V
    Arbeitsspannnung min.3 V
    Breite10.1mm
    Reprogrammierbarkeit-SupportJa
