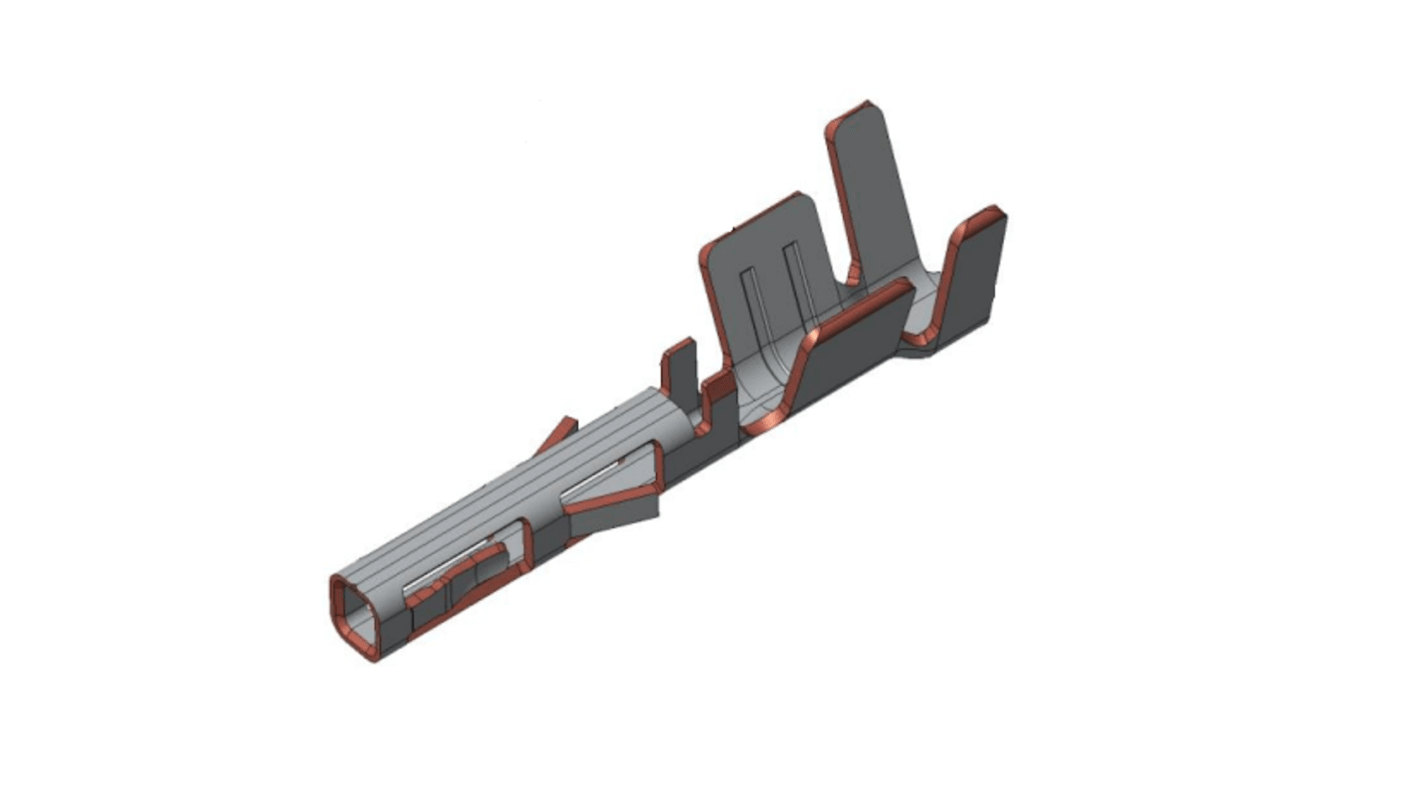

Amphenol Communications Solutions Minitek Crimp-Anschlussklemme für Draht/Platinen-Verbinder, Buchse, Zinn
- RS Best.-Nr.:
- 181-9733
- Herst. Teile-Nr.:
- 10134160-2310LF
- Marke:
- Amphenol Communications Solutions
Nicht mehr im Sortiment
- RS Best.-Nr.:
- 181-9733
- Herst. Teile-Nr.:
- 10134160-2310LF
- Marke:
- Amphenol Communications Solutions
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- FR
Produktdetails
Minitek ® PWR 3.0 ist eine flexible und umfassende Lösung für Stromversorgungsanwendungen mit einem Nennstrom von bis zu 5 A pro Stromkreis. Er ist in 2 bis 24 Stromkreisen für zweireihige und 2 bis 12 Stromkreise für einreihige Stromkreise erhältlich.
Lösungen für Kabel-Platine- und Kabel-Kabel-Anwendungen
Geringe Einsteckkraft für die Installation der gecrimpten Terminal macht die Verwendung einfach
Polarisierte Steckgeometrie verhindert falsches Abgleichen
Vollständig isolierte Anschlussklemmen verhindern eine Beschädigung der Klemmen
Option für blinde Steckschnittstelle (BMI) in senkrechter Ausführung mit Durchgangsbohrung für zweireihig. 8, 12 und 14 Positionen erhältlich
Geringe Einsteckkraft für den Einbau der gecrimpten Terminal
Vollständig isolierte Anschlussklemmen
Formschlüssige Verriegelung mit niedrigem, mit dem Daumen bedienbarem Rasthebel
Vollständig polarisierte Gehäuse
Stecksichere Gehäuse
Hohe Haltekraft im Gehäuse
Bleifrei
Einfach zu verwenden
Verhindert mögliche Schäden an Anschlussklemmen während des Betriebs
Sorgt für festen Halt beim Stecken
Verhindert falsches Stecken
Stellt sicher, dass die Klemmen und Stiftleisten für abgewinkelte Verbindungen nicht beschädigt werden
Die Klemmen sind im Gehäuse gut befestigt
Ermöglicht ± 2,54 mm Einziehbarkeit für blindes Stecken
Geringe Einsteckkraft für die Installation der gecrimpten Terminal macht die Verwendung einfach
Polarisierte Steckgeometrie verhindert falsches Abgleichen
Vollständig isolierte Anschlussklemmen verhindern eine Beschädigung der Klemmen
Option für blinde Steckschnittstelle (BMI) in senkrechter Ausführung mit Durchgangsbohrung für zweireihig. 8, 12 und 14 Positionen erhältlich
Geringe Einsteckkraft für den Einbau der gecrimpten Terminal
Vollständig isolierte Anschlussklemmen
Formschlüssige Verriegelung mit niedrigem, mit dem Daumen bedienbarem Rasthebel
Vollständig polarisierte Gehäuse
Stecksichere Gehäuse
Hohe Haltekraft im Gehäuse
Bleifrei
Einfach zu verwenden
Verhindert mögliche Schäden an Anschlussklemmen während des Betriebs
Sorgt für festen Halt beim Stecken
Verhindert falsches Stecken
Stellt sicher, dass die Klemmen und Stiftleisten für abgewinkelte Verbindungen nicht beschädigt werden
Die Klemmen sind im Gehäuse gut befestigt
Ermöglicht ± 2,54 mm Einziehbarkeit für blindes Stecken
Minitek ® Pwr4.2-Stiftleiste, Kabel-Platinen-Steckverbinder, Crimp-Buchsenanschlussklemme.
Technische Daten
Eigenschaft | Wert |
---|---|
Gender | Buchse |
Zur Verwendung mit | Draht/Platinen-Verbinder |
Serie | Minitek |
Anschlussart | Crimp |
Minimale Drahtgröße AWG | 20AWG |
Kontaktbeschichtung | Zinn |
Maximale Drahtgröße AWG | 16AWG |
Seriennummer | 10134160 |
Kontaktwiderstand max. | 10mΩ |
Betriebstemperatur min. | -40°C |
Betriebstemperatur max. | +105°C |
- RS Best.-Nr.:
- 181-9733
- Herst. Teile-Nr.:
- 10134160-2310LF
- Marke:
- Amphenol Communications Solutions
