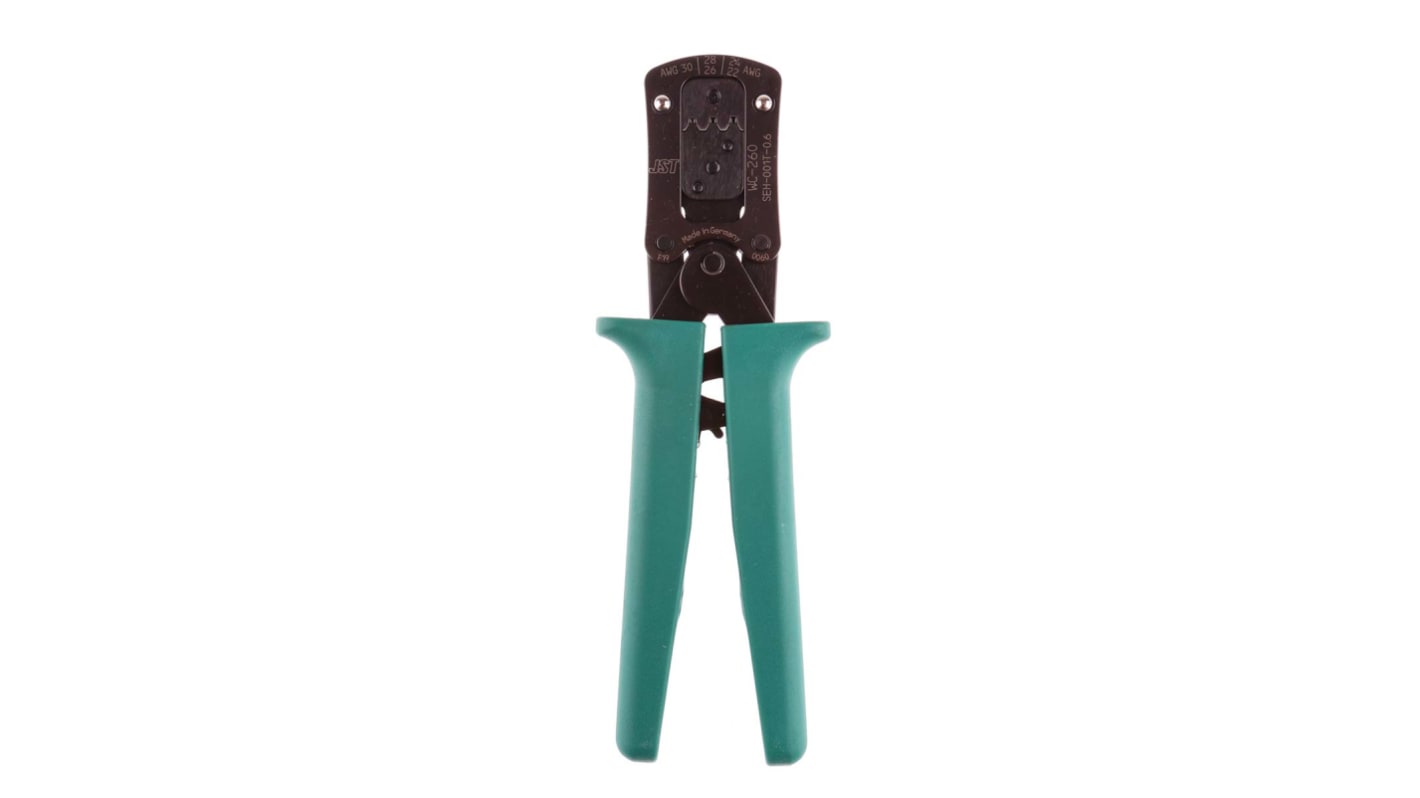

JST WC Hand Crimpzange für SEH Kontakte, 193 mm

Wenn eine Crimpzange an einer Klemme angesetzt wird, werden zwei Crimpvorgänge zur gleichen Zeit durchgeführt. Der eine Vorgang stellt die elektrische Verbindung zwischen Leiter und Klemme her. Der andere ist der Isolierungs-Crimp, der für eine Zugentlastung Schutz gegen Vibrationen und mechanische Spannungen sorgt. Es ist wichtig, dass die elektrische Verbindung gasdicht ist, ohne Lücken zwischen den Drahtlitzen und der Klemme. Wenn Hohlräume vorhanden sind, kann Korrosion auftreten, die einen elektrischen Widerstand und eine übermäßige Erwärmung verursachen und die elektrische Verbindung beschädigen kann. Eine Crimpzange hoher Qualität sorgt dafür, dass eine vollständige, gasdichte Crimpverbindung erstellt wird, die eine Qualitätsminderung des elektrischen Anschlusses und einen Bruch der Isolierung im Laufe der Zeit vermeidet.

Eine langlebige, zuverlässige und einfach zu bedienende Hand-Crimpzange aus hochwertigen Materialien von JST. Diese Crimpzange besteht aus zwei ergonomisch geformten Softgrip-Griffen, die eine komfortable Handhabung ermöglichen, einem Ratschenmechanismus, einer präzise geschliffenen Matrizenbaugruppe, einem Ausrichter und einem Drahtanschlag. Die Matrizenbaugruppe verfügt über drei Hohlräume für Drahtgrößen von 24 bis 22 AWG, 28 bis 26 AWG und 30 AWG. Die Vorspannung des Werkzeugs kann einfach eingestellt werden.

Die Ratsche ist auf eine spezifische Kraft voreingestellt und bleibt gesperrt, bis die Griffe des Werkzeugs vollständig geschlossen sind und die Matrizen aufsitzen. Die Griffe können nicht geöffnet werden, bevor ein vollständiger Crimpzyklus abgeschlossen wird. So werden teilweise Crimps vermieden. Nach Beendigung des Zyklus werden die Griffe geöffnet. Die Ratsche ermöglicht dem Nutzer außerdem, wiederholt konsistente, qualitativ hochwertige Crimpverbindungen durchzuführen. Wenn eine Verklemmung auftritt oder die Klemmen falsch platziert werden, können die Griffe ganz einfach über eine Notfall-Zwangssperrenentriegelung geöffnet werden

Diese Hand-Crimpzange verfügt über einen laschenartigen Ausrichter, der eine genaue Positionierung der Anschlussklemme während des Crimpvorgangs gewährleistet. Der Ausrichter wird einfach aufgeklappt, sodass die Klemme in das richtige Profil eingesetzt werden kann. Nach dem Einsetzen der Klemme wird der Ausrichter hochgeklappt und die Crimpzange bis zur ersten Ratsche geschlossen. Der werkseitig abisolierte Draht wird dann in die Anschlussklemme eingeführt, bis er gegen den Drahtanschlag stößt. Dann kann das Handwerkzeug geschlossen werden, bis sich die Ratsche löst. Der Ausrichter wird geöffnet und die vollständig gecrimpte Anschlussklemme kann vorsichtig entfernt werden.

• Langlebig und leicht zu verwenden
• Präzisionsgeschliffene Matrizen
• Ratschenmechanismus, um sicherzustellen, dass ein vollständiger Crimpvorgang erreicht wird
• Zwangssperrenentriegelung
• Ausrichter und Drahtanschlag für genaue Klemmenposition
• Einfaches Nachstellen der Spannung
• Ergonomisch geformte Softgrip-Griffe für komfortable Handhabung

Mit welchen Anschlussklemmen kann diese Crimpzange verwendet werden?
Diese Hand-Crimpzange ist für das Crimpen von losen JST SEH-001T-P0.6 nicht isolierten Crimp-Anschlussklemmen mit offenem Anschluss und einem Drahtgrößenbereich von 28 bis 30 AWG geeignet.
