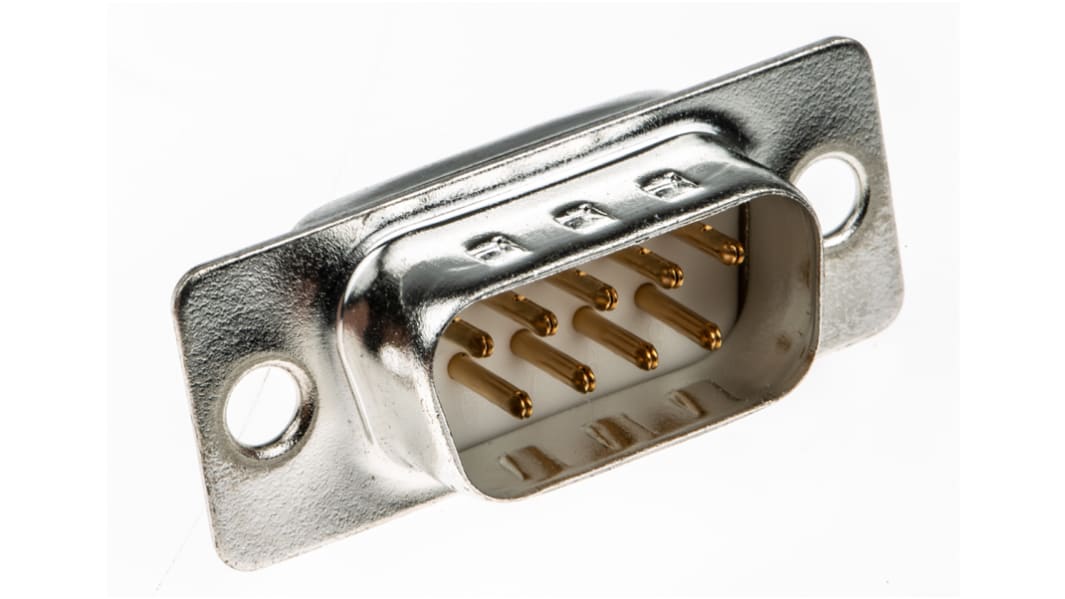

RS PRO Sub-D Steckverbinder E Stecker , 9-polig / Raster 2.77mm, Tafelmontage Lötanschluss

Ein langlebiger D-Subminiatur-Steckverbinder mit einem robusten Gehäuse aus Stahl, gestanzte und gedrehte Crimpkontakte und Lötkelchen für den einfachen Anschluss von Drähten. Diese D-Sub-Steckverbinder sind ideal zur Herstellung von E/A-Verbindungen (Eingang/Ausgang) bei einer Vielzahl von Anwendungen in Industrie und Handel

Ein D-Sub-Steckverbinder ist eine gängige Art von E/A-Steckverbindern (Eingang/Ausgang), die häufig in der Computer- und Datenkommunikationsindustrie verwendet werden, um Strom und Punkt-zu-Punkt-Kommunikation zwischen zwei Geräten wie einem Computer und einem Monitor bereitzustellen. Der D-Sub enthält zwei oder mehr parallele Reihen von Stiften oder Buchsen, die von einem D-förmigen Metallgehäuse umgeben sind, das mechanischen Halt bietet und sicherstellt, dass beim Stecken die richtige Ausrichtung verwendet wird. Diese D-Subs sind als D-Sub-Buchsen (oder D-Sub-Buchsenleisten) mit Buchsenkontakten oder als D-Sub-Stecker mit Stiftkontakten erhältlich. Die Buchse wird mit dem Stecker zusammengesteckt. Bitte beachten Sie, dass ein D-Sub mit Kunststoffgehäuse nicht mit einem D-Sub mit Metallgehäuse zusammengesteckt werden kann.

• Robuste Konstruktion
• Gehäuse aus haltbarem verzinntem Stahl
• Vertiefungen im Gehäuse (nur Stecker) für verbesserte elektrische Leitfähigkeit und Erdung
• Guter Schutz vor elektromagnetischen und HF-Störungen
• Vergoldete gestanzte und gedrehte Crimpkontakte
• Flansche mit Befestigungslöcher zur Schraubmontage auf einem Panel
• Verzinnte Lötkelche für einen einfachen Kabelanschluss

Dieser D-Sub-Steckverbinder in robuster Bauweise und mit hoher Zuverlässigkeit kann für Kommunikations- und Netzwerkanschlüsse in einer Vielzahl von industriellen und gewerblichen Anwendungen verwendet werden. Anwendungen umfassen die folgenden Produkte:

• Computer, Monitore und Scanner
• Netzwerk- und Kommunikationsgeräte
• Datenverarbeitungsanlagen
• Industrielle Geräte
• Prüf- und Messsysteme
• Fernüberwachung und Datenprotokollierung
• Tragbare Stromgeneratoren

Diese D-Subs sind für die Frontplattenmontage konzipiert. Ein Loch wird in die Platte geschnitten, das durch die Abmessungen des Plattenausschnitts für den Stecker oder die Buchse bestimmt wird. Zwei Montageflansche an den Seiten des Steckverbinders enthalten Befestigungslöcher. Es werden Löcher in die Platte gebohrt, die an diesen Befestigungslöchern ausgerichtet sind. Der Steckverbinder wird dann in den Plattenausschnitt eingesetzt und gesichert, indem Schrauben durch die Löcher im Steckverbinder und in der Platte eingefügt werden.

Diese D-Subs verfügen über Lötanschlüsse, die hohl sind, ähnlich wie Kelche, in die das Kabel eingesteckt und durch Löten gesichert wird. Vergewissern Sie sich zuerst, ob der Steckverbinder während Ihrer Arbeit fest gehalten wird. Isolieren Sie die Enden der Kabel ab, indem Sie die Tiefe der Lötkelche nutzen, um abzumessen, wie viel Isolierung Sie entfernen müssen. Überzinnen Sie die freiliegenden Drahtlitzen mit einem Lötkolben und füllen Sie den Lötkelch teilweise mit Lötzinn. Führen Sie einen Lötkolben an den Rand des Kelches, sodass das Lötzinn schmilzt. Stecken Sie das Ende des verzinnten Drahtes in den Kelch und halten Sie diese Position solange, bis das Lötzinn wieder fest wird. Ist die Leitergröße ausreichend, damit der Draht selbst im Kelch bleibt, stecken Sie ihn in den Kelch und füllen Sie diesen mit Lötzinn. Halten Sie dabei den Lötkolben gleichzeitig an die Rückseite des Kelches.
