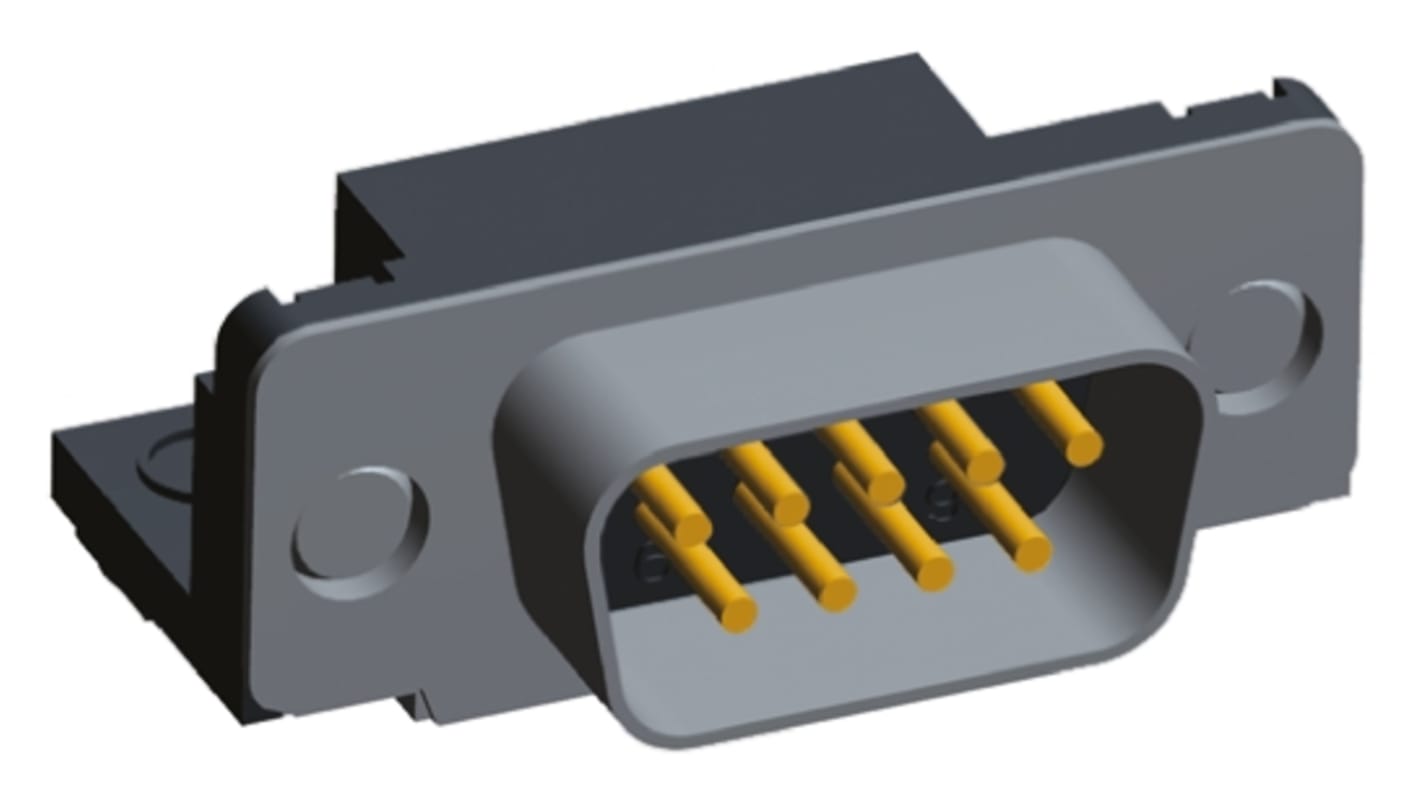

TE Connectivity AMPLIMITE HD-20 D-Sub-Steckverbinder, 9-polig 2.74 mm Raster, mit 4 bis 40 UNC

Alle D-Sub Steckverbinder anzeigen
Nicht verfügbar
Wir haben dieses Produkt aus dem Sortiment genommen.
Verpackungsoptionen:
RS Best.-Nr.:
718-3430
Herst. Teile-Nr.:
5747840-3
Marke:
TE Connectivity
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen

Marke

TE Connectivity

Produkt Typ

D-Sub-Steckverbinder

Anzahl der Kontakte

9

Befestigungsschrauben

4 bis 40 UNC

Gehäusematerial

Thermoplast

Kontaktmaterial

Messing

Kontaktbeschichtung

Gold über Nickel

Serie

AMPLIMITE HD-20

Rastermaß

2.74mm

D-Sub-Steckverbinder Serie AMPLIMITE HD-20 für 318-Leiterplattenbefestigung, mit Gewindeeinsätzen


D-Sub-Steckverbinder AMPLIMITE HD-20 für 318-Befestigung und Buchsensteckverbinder mit verzinkten Gewindeeinsätzen. Diese D-Sub-Steckverbinder für Leiterplattenmontage haben die Größe 8,08 mit rechtwinkligen Stiften, Vordergehäusen aus verzinntem Stahl, Gehäusen aus Thermoplast gemäß 94V-0 sowie Ösen aus verzinntem Messing. Die Steckverbinder AMPLIMITE HD-20 für 318-Befestigung sind vorbestückt mit Buchsenkontakten der Größe 20 DF aus Phosphorbronze, und die Steckverbinder sind mit Stiftkontakten der Größe 20 DF aus Messing vorbestückt. Die Buchsen und die Stiftkontakte sind am Anschlussende verzinnt über dem Nickel des gesamten Kontakts. Zwei Versionen mit doppelter Vergoldung am Steckende stehen zur Auswahl (siehe Tabelle für Details). Die D-Sub-Steckverbinder AMPLIMITE HD-20 für 318-Leiterplattenbefestigung sind außerdem erhältlich mit oder ohne Leiterplattenverriegelungen aus verzinntem Kupfer (Details siehe Tabelle).

Gehäuse aus verzinntem Stahl

Schwarzes Thermoplastikgehäuse 94 V-0

Verzinnte Messingösen

Klar verchromte Zink-Gewindeeinsätze oder Schraubensicherungen

Befestigungsstift aus verzinnter Kupferlegierung

8,08 mm Abmessung

D-Subminiatur-Steckverbinder TE Connectivity AMPLIMITE


Note

Die empfohlene Leiterplattendicke ist 1,58 mm für Steckverbinder mit Befestigungsstiften und max. 2,36 mm für alle anderen.
Rastblöcke siehe Best.-Nr. 450-9371 (typisch)
Verriegelungsblöcke siehe Best.-Nr. 450-9365 (typisch)
