TE Connectivity Amplimite HD-20 Sub-D Steckverbinder Stecker abgewinkelt, 9-polig / Raster 2.74mm, THT Lötanschluss
- RS Best.-Nr.:
- 739-0741
- Herst. Teile-Nr.:
- 5747840-2
- Marke:
- TE Connectivity
Nicht mehr im Sortiment
- RS Best.-Nr.:
- 739-0741
- Herst. Teile-Nr.:
- 5747840-2
- Marke:
- TE Connectivity
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- US
Produktdetails

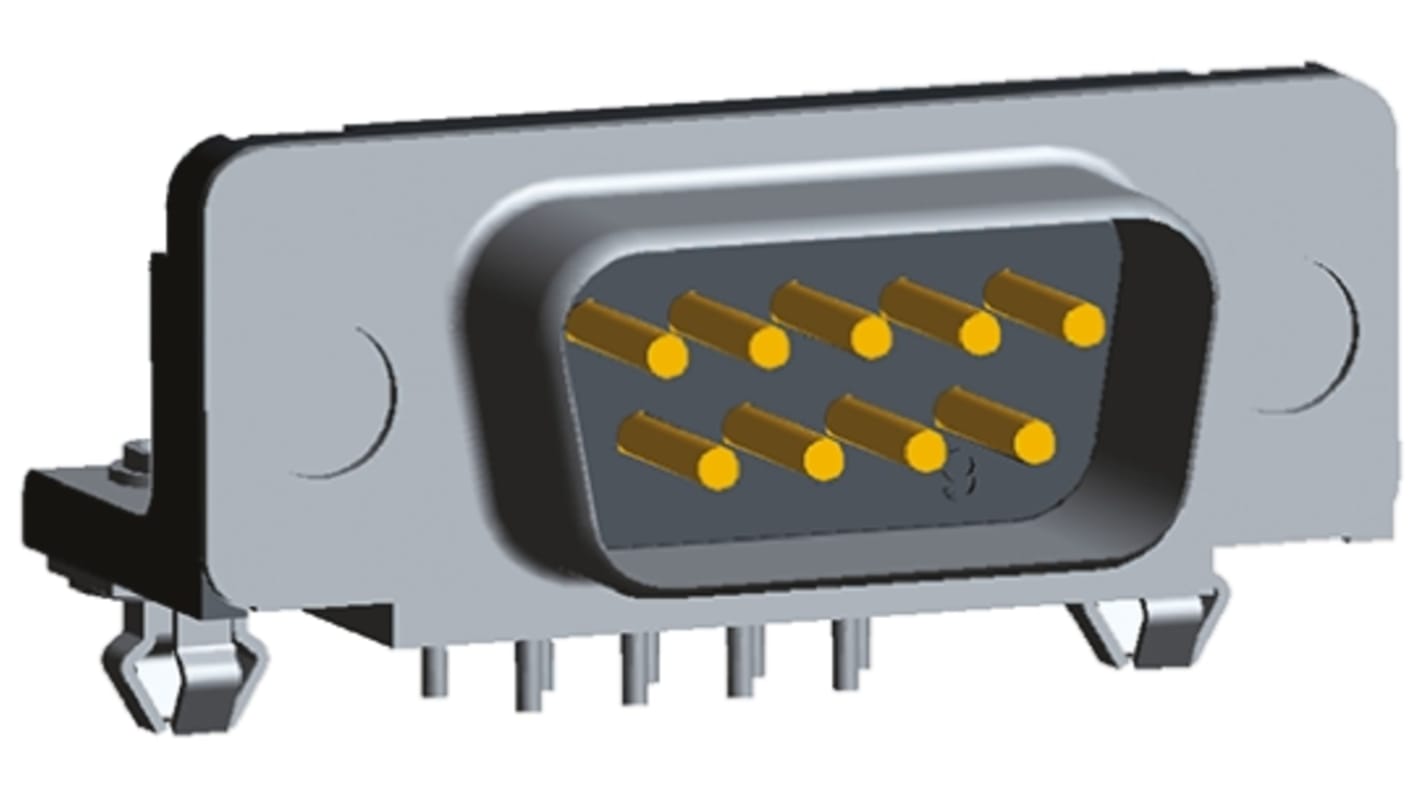

D-Sub-Steckverbinder Serie AMPLIMITE HD-20 für 318-Leiterplattenbefestigung, mit Standard-Befestigungsbohrung
D-Sub-Stecker und -Buchsen AMPLIMITE HD-20 für 318-Befestigung mit Standard-Befestigungsbohrungen. Diese Leiterplatten-D-Sub-Steckverbinder besitzen rechtwinklige Stifte mit einem Vordermantel aus verzinntem Stahl, ein 94V-0-Thermoplastgehäuse, verzinnte Messingösen und Befestigungsstifte aus verzinnter Kupferlegierung (Best.-Nr. 739-0741 798-1085 und 756-1082). Die D-Sub-Buchsen AMPLIMITE HD-20 für 318-Befestigung sind vorbestückt mit Buchsenkontakten der Größe 20 DF aus Phosphorbronze, und die D-Sub-Stecker sind mit Stiftkontakten der Größe 20 DF aus Messing vorbestückt. Die Buchsen und die Stiftkontakte sind am Anschlussende verzinnt über dem Nickel des gesamten Kontakts. Das Steckerende ist 0,76 μm dick und doppelt vergoldet.
Hinweis
Zulassungen
UL, CSA
D-Subminiatur-Steckverbinder TE Connectivity AMPLIMITE
Technische Daten
Eigenschaft | Wert |
---|---|
Anzahl der Kontakte | 9 |
Gender | Stecker |
Gehäuseausrichtung | gewinkelt |
Montagetyp | Durchsteckmontage |
Raster | 2.74mm |
Anschlussart | Löten |
Befestigungsteile | Boardlocks |
Gehäusematerial | Thermoplast |
Länge | 30.81mm |
Tiefe | 12.55mm |
Kontaktmaterial | Messing |
Serie | Amplimite HD-20 |
Kontaktbeschichtung | Gold |
