ITT Cannon MDM D-Sub-Steckverbinder Gerade, 9-polig 1.27 mm Raster, Frontplattenmontage
- RS Best.-Nr.:
- 770-7916
- Herst. Teile-Nr.:
- MDM-9SL1B-A174
- Marke:
- ITT Cannon

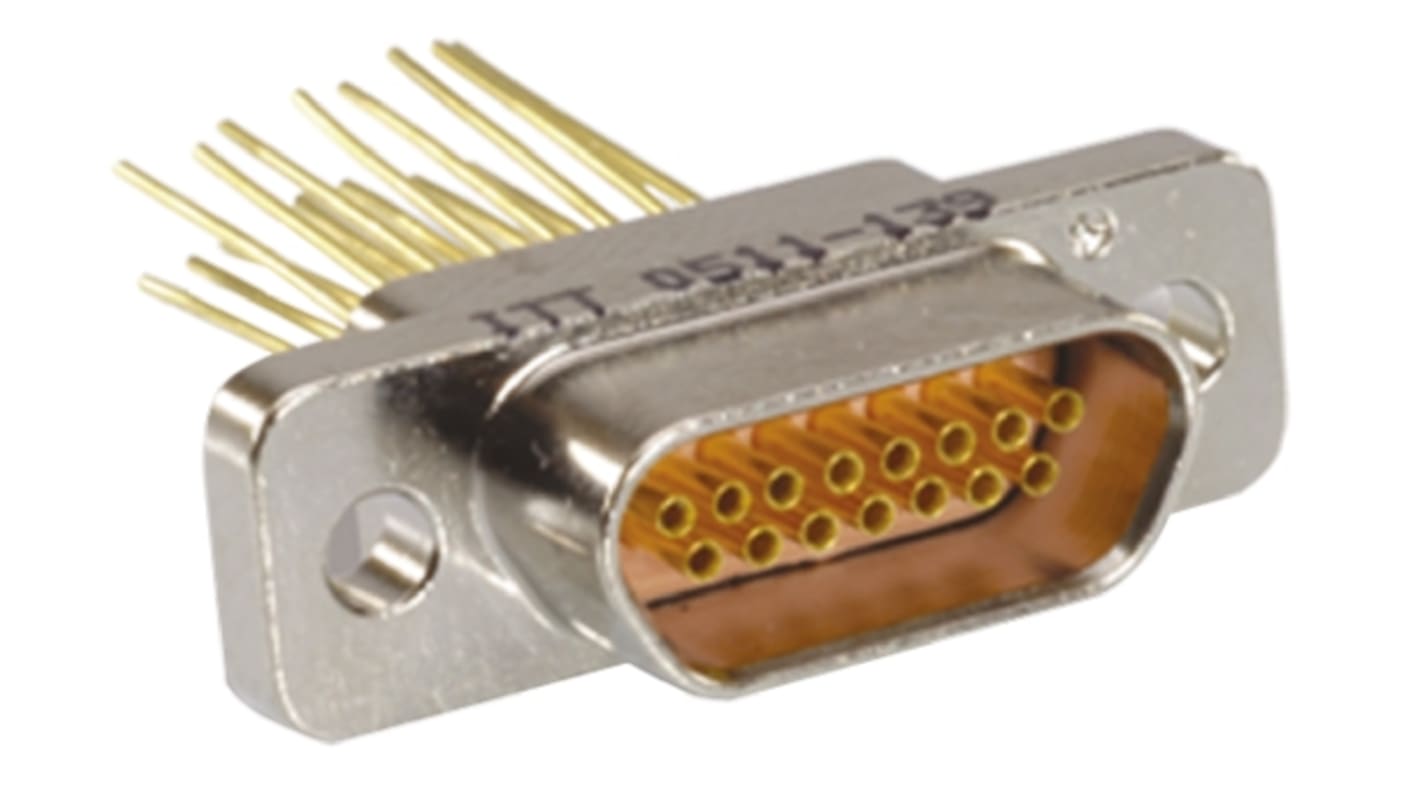

Abbildung stellvertretend für Produktreihe
Mengenrabatt verfügbar
Zwischensumme (1 Stück)*
139,14 €
(ohne MwSt.)
165,58 €
(inkl. MwSt.)
Fügen Sie 1 Stück hinzu, um eine kostenlose Lieferung zu erhalten.
Vorübergehend ausverkauft
- Versand ab 21. Oktober 2026
Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.
Stück | Pro Stück |
|---|---|
| 1 - 9 | 139,14 € |
| 10 - 24 | 118,26 € |
| 25 - 49 | 104,35 € |
| 50 + | 98,87 € |
*Richtpreis
- RS Best.-Nr.:
- 770-7916
- Herst. Teile-Nr.:
- MDM-9SL1B-A174
- Marke:
- ITT Cannon
Technische Daten
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
Produktdetails
Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.
Alle auswählen | Eigenschaft | Wert |
|---|---|---|
| Marke | ITT Cannon | |
| Produkt Typ | D-Sub-Steckverbinder | |
| Anzahl der Kontakte | 9 | |
| Stromstärke | 3A | |
| Montageausrichtung | Gerade | |
| Montageart | Frontplattenmontage | |
| Gehäusematerial | Aluminiumlegierung | |
| Betriebstemperatur min. | -55°C | |
| Anschlusstyp | Drahtwickelanschluss | |
| Kontakt Gender | Buchse | |
| Maximale Betriebstemperatur | 125°C | |
| Normen/Zulassungen | No | |
| Kontaktbeschichtung | Gold | |
| Kontaktmaterial | Kupferlegierung | |
| Serie | MDM | |
| Kontaktgröße | 24 | |
| Rastermaß | 1.27mm | |
| Alle auswählen | ||
|---|---|---|
Marke ITT Cannon | ||
Produkt Typ D-Sub-Steckverbinder | ||
Anzahl der Kontakte 9 | ||
Stromstärke 3A | ||
Montageausrichtung Gerade | ||
Montageart Frontplattenmontage | ||
Gehäusematerial Aluminiumlegierung | ||
Betriebstemperatur min. -55°C | ||
Anschlusstyp Drahtwickelanschluss | ||
Kontakt Gender Buchse | ||
Maximale Betriebstemperatur 125°C | ||
Normen/Zulassungen No | ||
Kontaktbeschichtung Gold | ||
Kontaktmaterial Kupferlegierung | ||
Serie MDM | ||
Kontaktgröße 24 | ||
Rastermaß 1.27mm | ||
Micro-D-Steckverbinder ITT, 1,27 mm – Serie MDM
Gegen Feuchtigkeit abgedichtete Micro-D-Steckverbinder der Serie MDM mit leichter, robuster Bauweise und hoher Kontaktdichte auf einem Rastermaß von 1,27 mm. Die D-Steckverbinder der Serie MDM haben chemisch vernickelte Aluminiumgehäuse für erhöhte Festigkeit und Abschirmung gegen elektromagnetische und Hochfrequenzstörungen mit Quetsch-Anschlussdichtungen aus Silikon-Elastomer, die einen Schutz gegen Feuchtigkeit zwischen jedem Kontakt sowie zwischen Kontakten und Gehäuse bieten. Die Kontakte dieser MDM Micro-D-Steckverbinder sind MICROPIN™- oder MICROSOCKET™-Kontakte der Größe 24, die aus einer vergoldeten Kupferlegierung bestehen. Diese Mikro-D-Steckverbinder haben Befestigungsbohrungen mit 2,31 mm Durchmesser und sind mit verschiedenen Anschlussoptionen erhältlich:
Teilnummern MDM-xxxSB-xxx haben Lötbadanschlüsse, die für Drähte bis max. 26 AWG geeignet sind.
Teilnummern MDM-xxxH003B-xxx haben Drahtanschlüsse (18", 7 3/4 Litze 26 AWG gemäß MIL-W-16878/4, Teflon Typ E, farbcodiert gemäß MIL-STD-681 System I).
Teilnummern: MDM-xxxL1B-xxx haben 0,5" nicht isolierte 25 AWG vergoldete Kupferdrahtanschlüsse.
ITT Sub-D-Steckverbinder
Für militärische, industrielle und gewerbliche Anwendungen und Computerschnittstellen usw. geeignet
Note
Geeignete Verriegelungsschrauben siehe Best.-Nr. 770-7941, 770-7944 und 770-7953 (typisch).
