- RS Best.-Nr.:
- 417-186
- Herst. Teile-Nr.:
- RSO-2415DZ/H3
- Marke:
- Recom
3 lieferbar innerhalb von 1 Werktag(en) (Mo-Fr).
Nicht als Expresslieferung erhältlich
Im Warenkorb
Preis pro Stück
23,38 €
(ohne MwSt.)
27,82 €
(inkl. MwSt.)
Stück | Pro Stück |
1 - 4 | 23,38 € |
5 - 9 | 22,68 € |
10 - 24 | 21,98 € |
25 - 49 | 21,27 € |
50 + | 20,57 € |
- RS Best.-Nr.:
- 417-186
- Herst. Teile-Nr.:
- RSO-2415DZ/H3
- Marke:
- Recom
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- TW
Produktdetails

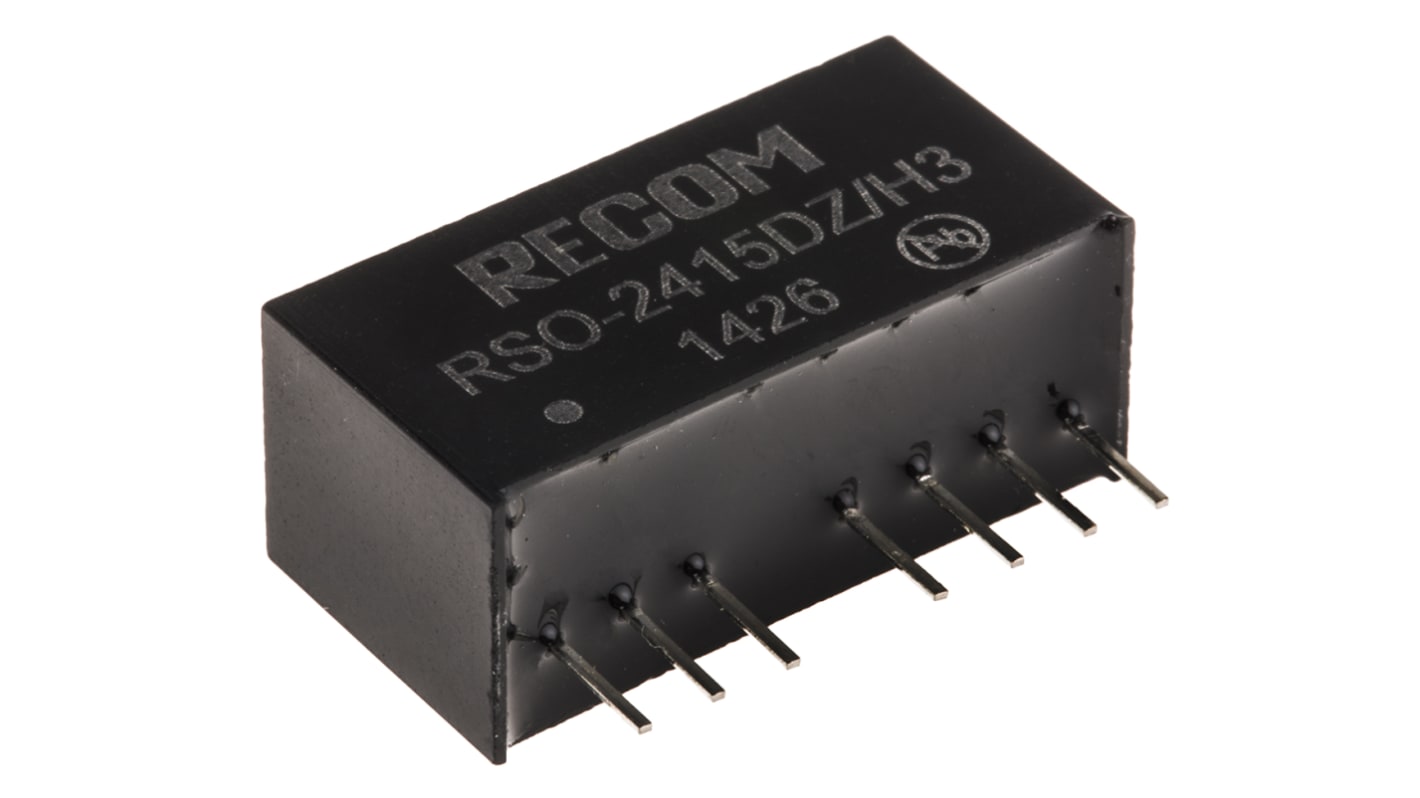

Geregelter isolierter DC/DC-Konverter mit Einfach-/Zweifachausgang Recom-1-W-SIP – Serie RSO
Geregelter isolierter DC/DC-Konverter mit Einfach-/Zweifachausgang mit 4:1 Eingang und hoher Leistungsdichte, RSO Serie 1 W. Diese geregelten 1 W-DC/DC-Konverter mit Einfach-/Zweifachausgang haben Ein/Aus-Steuerung und die 3 kVDC-Versionen sind medizintechnisch zugelassen.
Sehr breiter Eingangsspannungsbereich von 4:1
Geregelte Ausgänge
Rauscharm
Kein externer Kondensator erforderlich
Ein-/Ausschalten mit Fernsteuerung
Dauerkurzschlussschutz
Gehäusewerkstoff nach UL94V-0
SIP 8-Gehäuse
Geregelte Ausgänge
Rauscharm
Kein externer Kondensator erforderlich
Ein-/Ausschalten mit Fernsteuerung
Dauerkurzschlussschutz
Gehäusewerkstoff nach UL94V-0
SIP 8-Gehäuse
Hinweis
Teilnummern mit Suffix "H3" haben 3 kVDC/Isolierung und sind medizintechnisch zugelassen
Leistungsverringerung über 75 °C Betriebstemperatur
MTBF gemäß MIL-HDBK-217F (25 °C).
Leistungsverringerung über 75 °C Betriebstemperatur
MTBF gemäß MIL-HDBK-217F (25 °C).
Normen
EN-60950-1
EN-60601-1 (medizintechnische Zulassung nur bei Teilnummern mit Suffix "H3"
EN-60601-1 (medizintechnische Zulassung nur bei Teilnummern mit Suffix "H3"
RECOM DC/DC-Konverter, 80 % Wirkungsgrad, SIP-Gehäuse – Serie RSO – RSO-2415DZ/H3
Suchen Sie eine Stromversorgungslösung für Ihre Niederspannungsanwendungen? Holen Sie sich diesen DC/DC-Wandler von RECOM, um eine effiziente Leistung aufrechtzuerhalten. Es ist ein vielseitiges Gerät, das einen großen Eingangsbereich zwischen 9 und 36 V dc aufnimmt und einen 15 V dc-Ausgang liefert. Mit einer Isolierung von 3 kV dc hilft es, elektrische Schläge zu verhindern, womit es eine sichere Option für den direkten Kontakt mit Stromkreisen ist. Drücken Sie einfach die Stifte des Geräts durch die Löcher auf Ihrer Leiterplatte, um das Netzteil schnell aufzurufen und zu betreiben.
• Ein/Aus-Fernbedienung für einfache Bedienung
• Kontinuierlicher Kurzschlussschutz hilft, Schäden zu begrenzen und die Ausfallzeiten aus der Gleichung zu schneiden
• Großer Betriebstemperaturbereich zwischen –40 °C und +85 °C, um gefährlichen Umgebungen standzuhalten
• Kontinuierlicher Kurzschlussschutz hilft, Schäden zu begrenzen und die Ausfallzeiten aus der Gleichung zu schneiden
• Großer Betriebstemperaturbereich zwischen –40 °C und +85 °C, um gefährlichen Umgebungen standzuhalten
Anwendungsbereich
• Medizinische Anwendungen
• Handheld-Geräte
• Beleuchtungssteuerung
• Automobilindustrie
• Handheld-Geräte
• Beleuchtungssteuerung
• Automobilindustrie
Wie groß ist dieser DC/DC-Wandler?
Mit seinen Abmessungen von 21,8 (L) x 11,1 mm (T) ist es ein kleines Gerät, das leicht auf eine dichte Leiterplatte passt.
Wie hoch ist der nominelle Wirkungsgrad des Konverters?
Diese kühlbetriebene Einheit hat einen Wirkungsgrad von 80 %, d. h. sie hält einen Deckel bei Energieverlust durch Wärmeerzeugung.
Technische Daten
Eigenschaft | Wert |
---|---|
Ausgangsspannung | ±15V dc |
Eingangsspannung | 9 → 36 V dc |
Nennleistung | 1W |
Eingangsnennspannung | 24 V dc |
Ausgangsstrom | ±34mA |
Montagetyp | Durchsteckmontage |
Isoliert | Ja |
Anzahl der Ausgänge | 2 |
Gehäuse | SIP |
Isolationsspannung | 3kV dc |
Tiefe | 11.1mm |
Länge | 21.8mm |
Serie | RSO |
Lastausregelung | ±0.5% |
Temperatur min. | -40°C |
Medizintechnische Zulassung | Ja |
Temperatur max. | +85°C |
