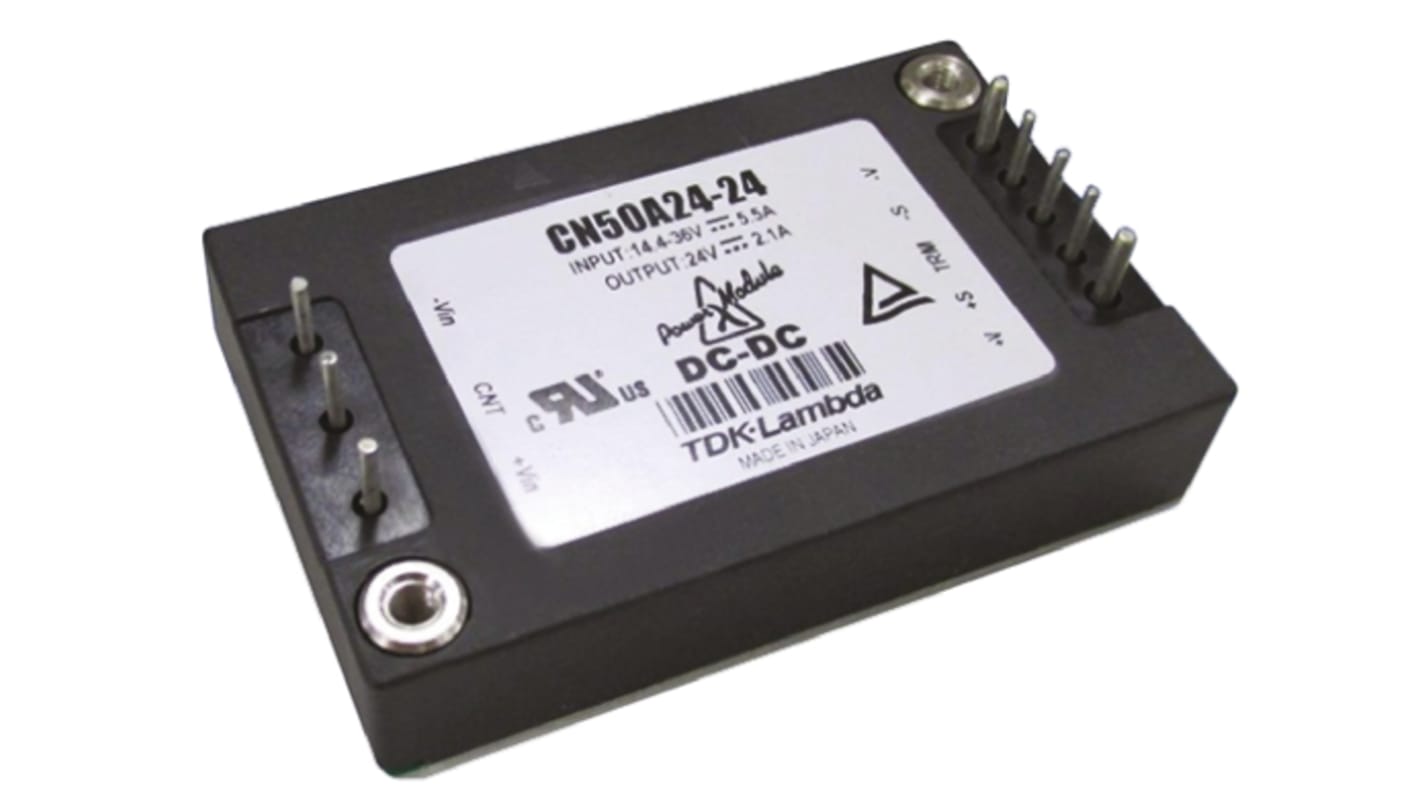

TDK DC/DC-Wandler 50.4W 24 V dc IN, 24V dc OUT / 2.1A Oberflächenmontage 500V dc isoliert

Isolierte DC/DC-Wandler für Eisenbahneinsatz der Serie CN-A 24 VDC für 50/100 W mit 24 V dc, mit kompakter Anschlussbelegung für weniger Platz auf der Leiterplatte und einem großen Eingangsspannungsbereich von 14,4 bis 36 V dc. Diese isolierten DC/DC-Wandler für Eisenbahneinsatz der Serie CN-A 24VDC für 50 W und 100 W erfüllen die aktuellen Eisenbahnstandards und wurden für raue Umgebungen entwickelt; sie erfüllen die Anforderungen an die Stoßfestigkeit gemäß IEC 61373 Kategorie 1, Klasse B. Diese isolierten DC/DC-Wandler für Eisenbahneinsatz mit gekühlter Grundplatte liefern echte nutzbare Leistung von –40 bis +100 °C ohne Leistungsverringerung und bieten außerdem einen Wirkungsgrad von bis zu 88 % sowie einen nutzbaren Ausgangsstrom von 20 A. Der typische Anwendungsbereich der isolierten DC/DC-Strommodule für Eisenbahneinsatz der Serie CN-A 24VDC umfasst batteriebetriebene Eisenbahnsysteme wie Waggons und feste Anlagen, Kraftwerke und die Stromversorgung beim Kunden.

Großer Eingangsbereich von 14,4 - 36 Vdc gemäß EN 50155 / IEC 60571
Erfüllt aktuelle Eisenbahnstandards
Stoß- und vibrationsbeständig gemäß IEC 61373 Kategorie 1, Klasse B
Volle Leistung von -40 bis +100 °C ohne Leistungsverringerung (deckt Klasse TX für Eisenbahn ab)
Grundplatte gekühlt
Hoher Wirkungsgrad von bis zu 88 %
Bis zu 20 A nutzbarer Ausgangsstrom
3 kVac Isolierung Eingang/Ausgang
Fernabtastung und Ein/Aus-Funktionen aus der Ferne
Überspannungs- und Überstromschutz
Unterspannungsschutzfunktion (UVLO)
Schützt Batterie gegen Tiefentladungen
Kompakte Bauform: 36,8 x 12,7 x 57,9 mm

UL 60950-1, CSA 60950-1, EN 60950-1, CE LVD

Die isolierten DC/DC-Wandler TDK-Lambda haben eine Serie CN-A 24 V dc mit einem kompakten Stiftausgangdesign, das weniger Platz auf der Leiterplatte beansprucht und einen großen Eingangsspannungsbereich von 14 bietet. 4 bis 36 V dc. Diese isolierten 100-W-DC/DC-Wandler der Serie CN-A mit 24 V dc erfüllen die geltenden Eisenbahnstandards und wurden für raue Umgebungen entwickelt, die die Schock- und Vibrationsanforderungen der IEC61373 Kategorie 1 Klasse B erfüllen

Grundplatte gekühlt
Hoher Wirkungsgrad von bis zu 88 %
Bis zu 20 A nutzbarer Ausgangsstrom
3 kV ac Eingangs-/Ausgangstrennung
Fernabtastung und Ein-/Aus-Fernfunktionen
Überspannungs- und Überstromschutz
Unterspannungsabschaltung (UVLO)
Schützt die Batterie vor tiefen Entladungen

Isolierte DC/DC-Wandler für Eisenbahneinsatz TDK Lambda, 100 bis 200 W
