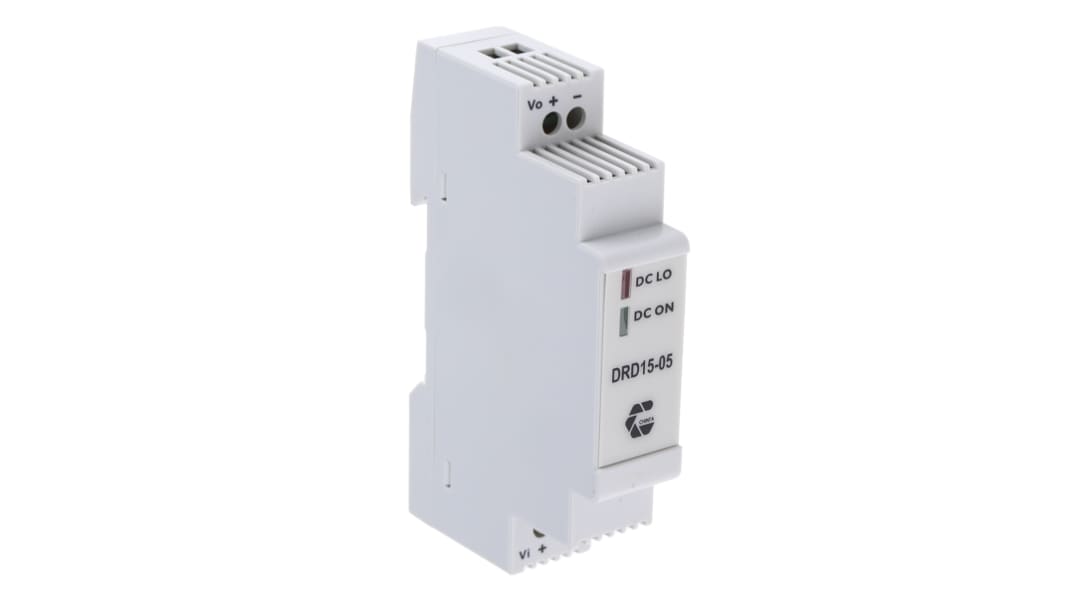

    Chinfa DRD15 DC/DC-Wandler 13.5W 24 V dc IN, 5V dc OUT / 2.7A 1.5kV dc isoliert

    RS Best.-Nr.:
    896-2209
    Herst. Teile-Nr.:
    DRD15-05
    Marke:
    Chinfa
    Chinfa
    Alle DC/DC-Wandler anzeigen
    31 Lieferbar am folgenden Werktag (Mo-Fr) bei Bestelleingang werktags bis 22 Uhr.
    531 weitere lieferbar innerhalb 1 Werktag(e) (Mo-Fr).
    Add to Basket
    Stück

    Im Warenkorb

    Preis pro Stück

    49,89 €

    (ohne MwSt.)

    59,37 €

    (inkl. MwSt.)

    StückPro Stück
    1 - 949,89 €
    10 - 1447,84 €
    15 +45,79 €
    RS Best.-Nr.:
    896-2209
    Herst. Teile-Nr.:
    DRD15-05
    Marke:
    Chinfa
    Ursprungsland:
    TW

    Mehr Infos und technische Dokumente


    Rechtliche Anforderungen

    Ursprungsland:
    TW

    Produktdetails

    Isolierte DC/DC-Wandler Chinfa (Serie DRD15)


    Bei der Serie DRD von Chinfa handelt es sich um DC/DC-Wandler für DIN-Schienenmontage mit Kurzschlussschutz. Sie haben einen großen Eingangsspannungsbereich von 4:1 und einen internen Eingangsfilter. Die DC/DC-Wandler der Serie DRD wurden zur Versorgung von gewerblichen oder industriellen elektronischen Schaltungen entwickelt.

    (Serie) Merkmale und Vorteile:


    • Großer Eingangsspannungsbereich von 4:1
    • Kurzschlussschutz
    • Interner Eingangsfilter
    • Ein/-Ausschaltung per Fernbedienung
    • Flache Bauform
    • LED-Anzeigen für DC ein und DC niedrig

    (Serie) Eingangsspezifikationen:


    • Eingangsspannungsbereich zwischen mindestens 9 und maximal 36 V dc, typischerweise Ruhezustand bei 24.
    • Einschaltspannung von 8,5 V dc

    (Serie) Ausgangsspezifikationen:


    • Wirkungsgrad von bis zu 83 % je nach Bedingungen.
    • 50 ms Anlaufzeit

    (Serie) Konformität und Schutz:


    • Interner Überspannungsschutz IEC 61000-4-5
    • Schutzart IP20
    • Stoßfestigkeit entspricht IEC 60068-2-27 (15 G, 11 ms, 3 Achsen, 6 Flächen, 3 Mal für jedes Gesicht)
    • Vibrationsfestigkeit entspricht IEC 60068-2-6 (Montage auf der Schiene: 10-500 Hz, 2G, entlang X, Y, Z jeder Achse, 60 min für jede Achse)

    Typische Anwendungen:


    • Gebäudesteuerungssysteme
    • Fabrikautomation
    • Industrielle Steuerungen

    (DRD15-05) Merkmale und Vorteile:


    • Eingangsspannungsbereich zwischen 9-36 V dc
    • Ausgangsspannung von 5 V dc, Ausgangsstrom von 2,7 A.
    Typischer Wirkungsgrad: 80%


    Chinfa – DIN-Schienen-Montage

    Technische Daten

    EigenschaftWert
    Ausgangsspannung5V dc
    Eingangsspannung9 → 36 V dc
    Nennleistung13.5W
    Eingangsnennspannung24 V dc
    Ausgangsstrom2.7A
    MontagetypDIN-Schienen-Montage
    IsoliertJa
    Anzahl der Ausgänge1
    Isolationsspannung1.5kV dc
    Länge91mm
    Breite18mm
    Tiefe56.5mm
    SerieDRD15
    Lastausregelung±1V
    Wirkungsgrad80%
    Erfüllte NormenEN 55032, EN 62368-1, UL 508, UL 62368-1
    Temperatur max.+71°C
    Temperatur min.-40°C
