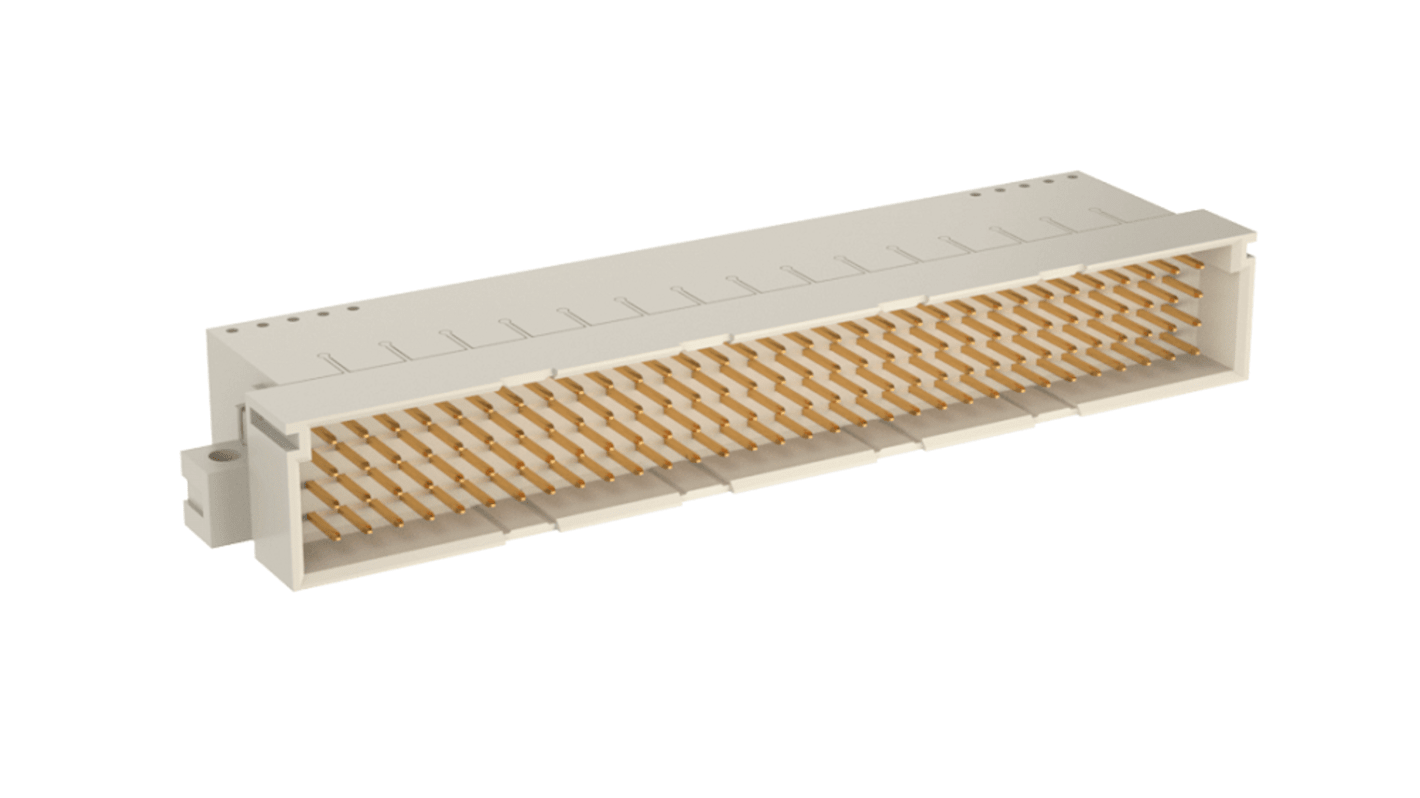

ERNI ERNIPRESS C2 DIN 41612-Steckverbinder Stecker gewinkelt, 128-polig / 4-reihig, Raster 2.54mm Lötanschluss

RS Best.-Nr.:: 170-6876
Herst. Teile-Nr.:: 364918 / 364918-E
Marke:: ERNI

ERNI ERNIPRESS C2 DIN 41612-Steckverbinder Stecker gewinkelt, 128-polig / 4-reihig, Raster 2.54mm Lötanschluss

Zwischensumme (1 Schale mit 22 Stück)*

394,24 €

(ohne MwSt.)

469,04 €

(inkl. MwSt.)

VERSANDKOSTENFREIE Lieferung für Bestellungen ab 100,00 €

Vorübergehend ausverkauft

110 Einheit(en) mit Versand ab 11. Juni 2026
Zusätzlich 66 Einheit(en) mit Versand ab 30. Juli 2026

Sie benötigen mehr? Benötigte Menge eingeben und auf „Lieferverfügbarkeit überprüfen“ klicken.

Stück	Pro Stück	Pro Schale*
22 +	17,92 €	394,24 €

*Richtpreis

RS Best.-Nr.:: 170-6876
Herst. Teile-Nr.:: 364918 / 364918-E
Marke:: ERNI

Technische Daten

Mehr Infos und technische Dokumente

Rechtliche Anforderungen

Produktdetails

Finden Sie ähnliche Produkte, indem Sie ein oder mehrere Eigenschaften auswählen.

Alle auswählen	Eigenschaft	Wert
	Marke	ERNI
	Anzahl der Kontakte	128
	Gender	Stecker
	Anzahl der Reihen	4
	Gehäuseausrichtung	gewinkelt
	Anschlussart	Löten
	Reihenbestückung	a/b/c/d
	Typ	CDs
	Raster	2.54mm
	Kontaktbeschichtung	Gold
	Klasse	C2
	Nennstrom	2A
	Kontaktmaterial	Kupferlegierung
	Serie	ERNIPRESS
	Kontaktwiderstand max.	20mΩ
	Betriebstemperatur min.	-55°C
	Gehäusematerial	PBT
	Betriebstemperatur max.	+125°C

	Alle auswählen
	Marke ERNI
	Anzahl der Kontakte 128
	Gender Stecker
	Anzahl der Reihen 4
	Gehäuseausrichtung gewinkelt
	Anschlussart Löten
	Reihenbestückung a/b/c/d
	Typ CDs
	Raster 2.54mm
	Kontaktbeschichtung Gold
	Klasse C2
	Nennstrom 2A
	Kontaktmaterial Kupferlegierung
	Serie ERNIPRESS
	Kontaktwiderstand max. 20mΩ
	Betriebstemperatur min. -55°C
	Gehäusematerial PBT
	Betriebstemperatur max. +125°C

DIN 451612 Connector Type CD Customer Drawing

Ursprungsland:: SI

Typ E/TE/CD/RD

Die Serie von DIN41612 / IEC 60603-2 Backplane / Platine-Platine / Kabel-Platine-Steckverbinder bedient eine Anzahl von Anschlussvariationen. Der Entwurf dieser Backplane-Steckverbinder ist gemäß DIN 41612/ IEC 60603-2 für eine ausgezeichnete Qualität und Zuverlässigkeit. Anwendungen für diese DIN41612 / IEC 60603-2 Steckverbinder:
Verbindung zwischen Steckkarten und Backplane-Verdrahtung
Verbindung zwischen zwei Leiterplatten, die übereinander liegen
Als Peripherie-Steckverbinder für externe Schnittstellen der Verdrahtungsfläche

Typ E160, 160 Kontakte in 5 Reihen
Typ TE160 (invertiertes Modell) 160 Kontakte in 5 Reihen
Typ CD128, 128 Kontakte in 4 Reihen
Typ RD128 (invertiertes Modell) 128 Kontakte in 4 Reihen

TE160

Invertiertes Modell von Typ E160
Typ TE160 Buchsenleisten sind mit Befestigungsstreifen ausgestattet
Verlängerter Montageflansch mit zwei Befestigungslöchern im 5,08 mm Rasterabstand

CD128

Lötfreie Presspassung

RD128

Ausgestattet mit Befestigungsstreifen
Montageflansch mit zwei Befestigungslöchern im 5,08 mm Rasterabstand

Zulassungen

UL, CSA
