MEAN WELL HDR -Phasen Getaktet DIN-Schienen Netzteil 97.5W, 85 → 264 V ac, 120 → 370V dc, 15V dc / 6.5A
- RS Best.-Nr.:
- 145-7878
- Herst. Teile-Nr.:
- HDR-100-15N
- Marke:
- MEAN WELL
Voraussichtlich ab 12.06.2024 verfügbar.
Im Warenkorb
Preis pro Stück
39,34 €
(ohne MwSt.)
46,81 €
(inkl. MwSt.)
| Stück | Pro Stück |
| 1 - 4 | 39,34 € |
| 5 - 9 | 38,16 € |
| 10 + | 36,99 € |
Alternative
Dieses Produkt ist derzeit nicht verfügbar. Folgende mögliche Alternative können wir anbieten:
- RS Best.-Nr.:
- 145-7878
- Herst. Teile-Nr.:
- HDR-100-15N
- Marke:
- MEAN WELL
Mehr Infos und technische Dokumente
Rechtliche Anforderungen
- Ursprungsland:
- CN
Produktdetails

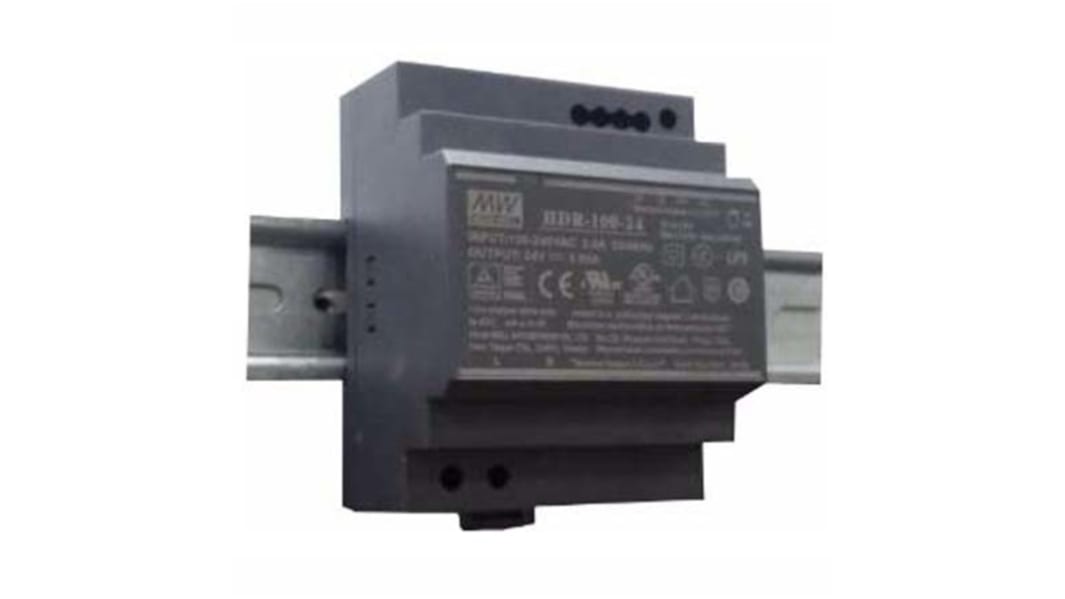

Mean Well Serie HDR Netzteil für DIN-Schienenmontage
Die Serie HDR ist ein effizientes und ultraflaches Netzteil, das für die Montage auf TS-35/7,5- oder TS-35/15-DIN-Montageschienen angepasst werden kann. Das Gehäuse hat eine geringe Breite, was eine Platzersparnis innerhalb eines Schrankes ermöglicht. Das Netzteil der Serie HDR ist mit einem Kunststoffgehäuse zur wirkungsvollen Vermeidung von Stromschlägen ausgestattet.
Eigenschaften und Vorteile
• Abgestuftes Kunststoffgehäuse
• Vollbereicheingang
• Kompakte Bauform
• Isolierung der Klasse II
• Kann auf Industrie-DIN-Schiene TS-35/7.5 oder 15 montiert werden
• DC-Ausgangsspannung einstellbar
• Leistungsaufnahme bei Nulllast: <0,3 W
Informationen zur Produktanwendung
• Industrielle Steuerungssysteme
• Gebäudeautomatisierung
• Fabrikautomation
• Elektromechanische Geräte
• Haushalts-Steuerungssystem
Wofür wird ein Netzteil für DIN-Schienenmontage verwendet?
Die Flexibilität von DIN-Schienenmontagesystemen ermöglicht eine schnellere Montagezeit, da alle Geräte einfach auf die Metallschienen aufgeschnappt werden können. Netzteile können einfach auf DIN-Schienen in geschlossenen Wanddosen oder in Bereichen mit begrenztem Platzangebot organisiert werden. Ähnliche Geräte können nebeneinander montiert werden, was den Verkabelungsaufwand reduziert. Die meisten Netzteile sind konvektionsgekühlt, weshalb kein Kühlerlüfter erforderlich ist.
AC/DC-Netzteile für DIN-Schienenmontage sind weit verbreitet in vielen Automatisierungs-, Instrumentierungs- und industriellen Anwendungen. Sie werden zur Versorgung einer Vielzahl von gleichstrombetriebenen Geräten wie Sensoren, Motoren, Betätigungselementen, Magneten und Relais eingesetzt.
AC/DC-Netzteile für DIN-Schienenmontage sind weit verbreitet in vielen Automatisierungs-, Instrumentierungs- und industriellen Anwendungen. Sie werden zur Versorgung einer Vielzahl von gleichstrombetriebenen Geräten wie Sensoren, Motoren, Betätigungselementen, Magneten und Relais eingesetzt.
Zu beachtende Punkte beim Kauf eines Netzteils für DIN-Schienenmontage
DIN-Schienengröße - Es gibt drei gängigen Arten von DIN-Schienen. Hutprofil, G-Querschnitt und C-Querschnitt. Die meisten haben eine Tiefe von 7,5 mm oder 15 mm. Sie sollten prüfen, ob Ihr Netzteil mit Ihrer DIN-Schiene kompatibel ist.
Schutzarten – Es ist wichtig, ein Netzteil zu wählen, das gegen Kurzschluss, Überlastung, Übertemperatur oder Überspannung geschützt ist. Einige Netzteile bieten auch einen Hiccup-Modus, der es der Versorgungseinheit ermöglicht, den Betrieb wieder aufzunehmen, sobald der Fehler behoben ist.
Feste oder einstellbare Ausgangsspannung/Strom – In Testsystemen ist es oft bequem, eine einstellbare Gleichspannung zu haben, aber in anderen Anwendungen kann eine feste Gleichstromversorgung unerlässlich sein.
Kabel und Leitungen – Die Ein-/Ausgangsleitungen zum und vom Netzteil sollten so kurz wie möglich sein und einen großen Querschnitt haben, um Rauschen und Wärme zu minimieren.
Wirkungsgrad – Wählen Sie ein Netzteil mit einem Wirkungsgrad von über 89 %, um die Verlustleistung zu minimieren, insbesondere wenn das System auf Konvektionskühlung angewiesen ist.
Eingangsspannungsbereich – Wenn das von Ihnen gekaufte Netzteil für DIN-Schienenmontage in Europa und Nordamerika sowie in Großbritannien verwendet werden soll, ist ein universeller AC-Eingangsbereich von 80 Vac bis 264 Vac erforderlich.
Normen – Soll das Netzteil in den USA zur Steuerung von Elektromotoren eingesetzt werden, muss es die Norm UL508, dem Sicherheitsstandard für industrielle Steuergeräte, erfüllen.
Normen
UL60950-1, UL508, TUV EN61558-2-16, IEC60950-1-genehmigt; Design siehe EN50178,TUV EN60950-1
Mean Well
Technische Daten
Eigenschaft | Wert |
|---|---|
| Typ | Getaktet |
| Ausgangsspannung | 15V dc |
| Ausgangsstrom | 6.5A |
| AC- oder DC-Ausgangsspannung | dc |
| Eingangsspannung | 85 → 264 V ac, 120 → 370V dc |
| Nennleistung | 97.5W |
| Elektrische Phasen | 1 |
| Anzahl der Ausgänge | 1 |
| Höhe | 90mm |
| Breite | 70mm |
| Tiefe | 54.5mm |
| Serie | HDR |
| Besondere Merkmale | Klein und kompakt |
| Ausgangsspannungs-Einstellbereich | 13.5 → 18V |
| Betriebsdauer | 856.5kh |
| Lastausregelung | ±1% |
| Brumm- und Störspannung | 120mV ss |
| Temperatur min. | -30°C |
| Montagetyp | DIN-Schienen-Montage |
| Temperatur max. | +70°C |
| Erfüllte Normen | RoHS-konform, TÜV EN 60950-1, UL 508 |
