4D Systems Display-Interface Set UART, USB für Gen4-Anzeigemodul, Gen4-IoD-Anzeigemodul, IoD-09TH-Anzeigemodul, uLCD,

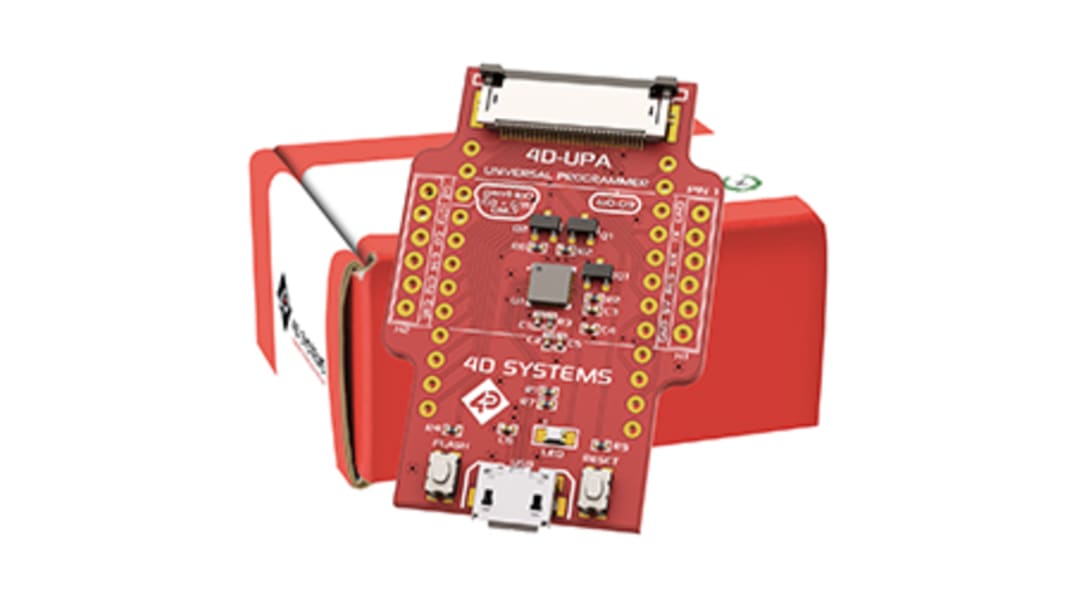

Der 4D-UPA (Universal Programmer Adaptor) ist ein universeller Programmierer, der für die Arbeit mit mehreren Anzeigemodulen von 4D Systems entwickelt wurde. An der Oberseite des Moduls befindet sich ein 30-poliger FFC-Steckverbinder für den Anschluss an die Anzeigemodule gen4-uLCD-xx. Auf der gegenüberliegenden Seite befindet sich ein 10-poliger FFC-Stecker zum Anschluss an gen4-IoD-xx-Anzeigemodule. In der Mitte des größeren rechteckigen Umrisses befinden sich die Pads, die den gen4-uLCD-xx-Modulen zugeordnet sind. Diese brechen alle Signale, die zu/von den gen4-uLCD-xx Modulen kommen, aus.

USB 2.0-kompatibel Full Speed 12 Mbps maximale Geschwindigkeit, Suspend unterstützt.Hardware oder Xon/Xoff-Handshake unterstützt, 300 bps bis 2 MbpsStromkreis mit Reset bei EinschaltungVirtuelle COM-Port-Treiber ermöglichen den Betrieb mit vorhandenen COM-Port PC-AnwendungenUSB-StromversorgungTraffic/Operation-LED zeigt den Board-Status anBreakout-Pads aller Signale im Abstand von 2,54 mm (0,1 Zoll)
